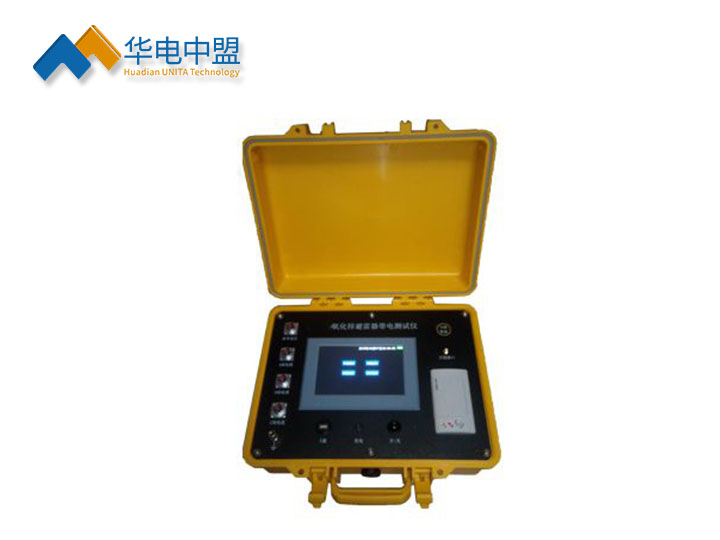

UNITA-7530Y氧化锌避雷器阻性电流测试仪

执行标准：

执行标准：DL474.5-92现场绝缘试验实施导则—避雷器试验

产品别名：

产品别称：氧化锌避雷器阻性电流测试仪、氧化锌避雷器带电测试仪、氧化锌避雷器测试仪、氧化锌避雷器特性测试仪、智能型氧化锌避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪

产品特性：

产品特性：
※用于现场和实验室检测避雷器各项相关电气参数的专用仪器;
※可同时测量三相MOA的阻性电流，并自动补偿相间干扰，也可以单相测量;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

氧化锌避雷器阻性电流测试仪

产品用途
氧化锌避雷器带电测试仪是为氧化锌避雷器的带电检测而设计的专用仪器。它可以在设备运行状态下对其泄漏电流等参数进行精确、稳定的测量，及时发现氧化锌避雷器内部绝缘受潮及阀片老化等危险缺陷。

◆氧化锌避雷器阻性电流测试仪产品性能特点
（1）可同时测量三相MOA的阻性电流，并自动补偿相间干扰，也可以单相测量。
（2）无线传输参考电压，节省了收放电缆的时间。仪器也支持有线传输参考电压方式。
（3）支持三相、单相或B相接地的PT二次电压。如果不是待测相的参考电压，仪器会自动选择合适的补偿角度。
（4）使用检修电源或任何220V电源电压做参考，使用非常安全。仪器会自动补偿合适的角度。
（5）特有的感应板替代PT二次电压测量技术，使测量更安全快捷。
（6）全数字波形分析，配合高速微处理器，实现精确稳定地测量。
（7）所有测量均符合规范的电工理论，仪器性能可以实验室验证和校准。
（8）外置电压隔离器，双重隔离，更加安全可靠。
（9）氧化锌避雷器阻性电流测试仪操作简便。汉字菜单，测量数据丰富，并能显示波形。
（10）带背光的大屏幕液晶显示器，白天夜间均能清晰观察。
（11）氧化锌避雷器阻性电流测试仪内含充电电池，方便现场使用。
（12）自带日历时钟，能存储100次测量数据。
（13）带计算机接口，可把测量数据传送到计算机进行数据处理和报表输出。

技术参数

◆氧化锌避雷器阻性电流试仪技术参数
全电流测量范围：0~20mA有效值，50Hz / 60Hz
准确度： ±（读数×5%+5uA）
阻性电流基波测量准确度（二次法不含相间干扰）：±（读数×5%+5uA）
电流谐波测量准确度：±（读数×10%+10uA）
电流通道输入电阻：≤2Ω
参考电压输入范围：25V~250V有效值，总谐波含量<30%，50Hz / 60Hz
参考电压测量准确度：±（读数×5%+0.5V）
电压谐波测量准确度：±（读数×10%）
参考电压通道输入电阻：≥300kΩ
电场强度输入范围：30kV/m~300kV/m，总谐波含量<30%
电场强度测量准确度：±（读数×10%）
电场谐波测量准确度：±（读数×10%）
电池工作时间：主机6小时，电压隔离器：有线传输6小时，无线发射2小时
充电电源：220V±10%，50Hz / 60Hz
充电时间：约5小时
主机体积：400mm长×320mm宽×168mm高
主机重量：2000g（不含线缆）
电压隔离器体积：200mm长×120mm宽×70mm高
电压隔离器重量：400g (不含线缆)
工作环境温度：-10 ~ 50℃
工作相对湿度：<90%
