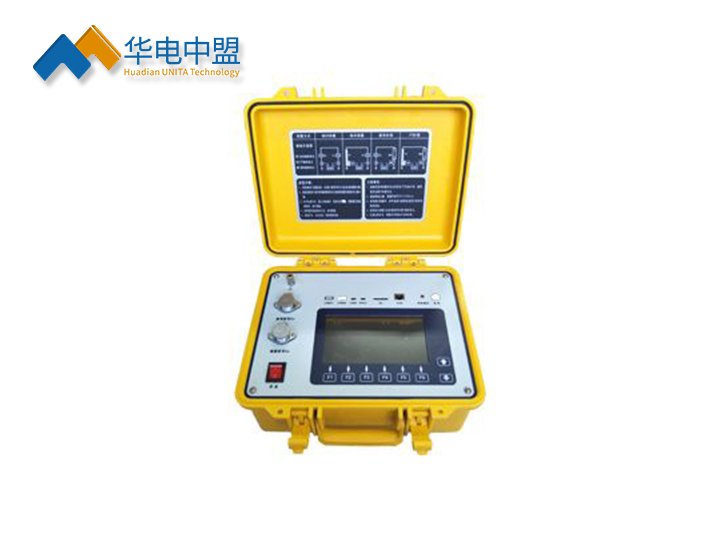

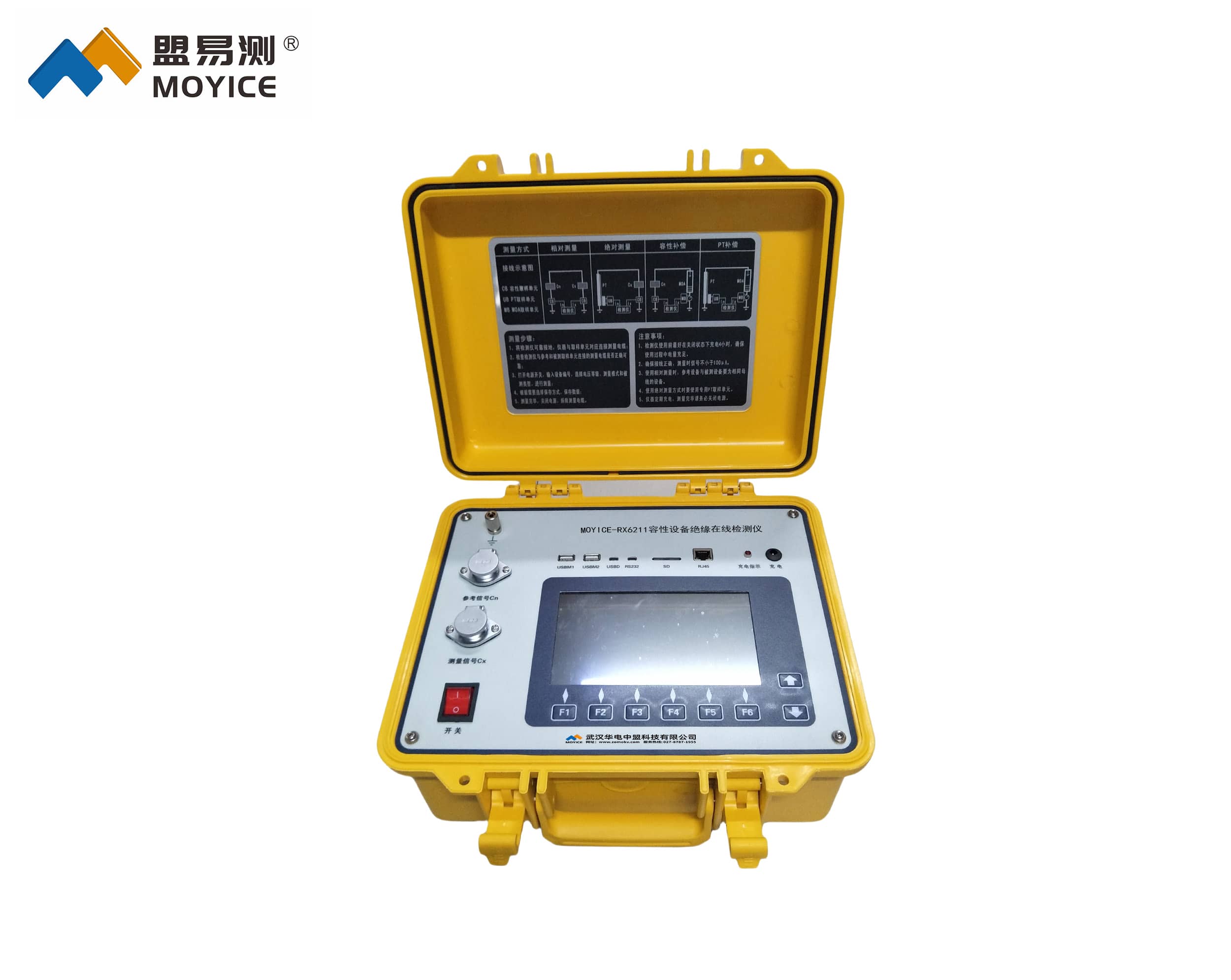

UNJSX-810容性设备绝缘在线检测仪产品概述
变电站高压电气设备绝缘状况通常有两种监测方式：在线监测和带电（便携）在线检测。在线监测方式能够随时获得反映设备绝缘异常的特征参量，便于实现自动化管理，但投资相对较大，安装施工比较麻烦，且需要定期维护；而便携式带电检测方式具有投资少、针对性强，便于安装维护和更新等优点，只要预先在电气设备上安装取样单元，即可通过便携式带电检测仪器，对运行中的电气设备进行定期检测，同样也可达到及时发现绝缘缺陷，延长停电预试周期的目的，可完全替代投资较大的在线监测方式。检测系统无论取样单元还是检测仪器，从技术上和使用方便性上都远优于以往的检测系统（以往取样单元存在安全隐患，检测仪器操作不方便并且不能方便升级到在线监测系统）。
容性设备绝缘在线检测仪，采用全新的设计结构，能够克服现有带电检测系统的上述缺陷，具备多种测试功能。可对电容型设备的介质损耗和电容量进行在线或停电测量。主要用于对运行中的变压器套管、CT、CVT、耦合电容器的电容、介损值和末屏电流等参数进行实时在线监测，以便确定该设备的绝缘状态。
UNJSX-810容性设备绝缘在线检测仪功能特点
1.采用高精度外置式穿心电流传感器替代以往通常采用的“取样保护单元”（包含多个开关回路，测试时用于将末屏电流切换至测试仪器，存在末屏开路危险，测试时需要操作多个短接片以将末屏电流引入测试仪器）。该传感器为穿心式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA～800mA范围内的输入信号。传感器输入阻抗低，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件；
2.传感器采用压铸铝壳密封防水设计，二次输出采用防水电缆接头，测试连接方便；传感器安装完毕后，若要进行测试，仅联接上传感器二次电缆即可，能够做到“即插即用”，对末屏信号引线无需进行任何操作；
3.检测仪器中的核心处理器采用实时嵌入式操作系统，并采用外扩16位、高速、多路同步采样模拟数字转换器（A/D），实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力；
4.提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波技术，较好地解决了介损测试精度及其稳定性问题，结合完善的电磁屏蔽措施和先进的数字滤波处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响；
5.增加了同相电容型设备介损差值及电容量比值的检测功能，不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真，还有助于减弱相间电场干扰的影响程度；
6.检测仪配备7寸液晶及电容触摸屏，用于显示监测数据并能以趋势图形式展示所监测的电压、电流、介损、电容量比值等数据；
7.测试仪不但具有在线实时检测的功能，还可以对设备进行长时间连续在线监测，并自动记录所监测数据；
8.提供两种阻性电流检测方式，可使用PT二次侧电压，又可使用同相电容型设备的泄漏电流，能够准确测量电压、电流、介损等多种参数；
9.该系统采用外置式传感器取代 “取样保护单元”，可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器，无需设备停电，只需加装监测单元（IED）即可；
10.检测仪采用便携式设计结构，质量轻，操作使用简单，机内使用高容量锂电池，完全满足现场使用的要求。
UNJSX-810容性设备绝缘在线检测仪技术参数
1. 整机参数
显示方式：7寸高亮TFT液晶显示器，特别适合户外使用
工作电源：机内高容量锂离子电池
环境温度：-20～60℃
电缆附件：25m测量电缆2根。
外形尺寸：345mm×295mm×175mm
仪器重量：4kg
2. 测量范围及精度
电流测量：测量范围 Cx=100μA～800mA
Cn=100μA～800mA
测量精度 ±（0.5%读数+1字）
电压测量：测量范围 Vn=3V～300V
测量精度 ±（0.5%读数+1字）
介质损耗：测量范围 Tanδ=－20%～20%
测量精度 ±0.05%
电容比值：测量范围 Cx：Cn=1:1000～1000:1
测量精度 ±（0.5%读数+1字）
电 容 量：测量范围 Cx=10pF～0.5μF
测量精度 ±（0.5%读数+2字）
注：实际测量精度与试品电流的大小和所用PT（或CVT）的精度有关。
3. 其它特性
波形显示：可实时显示测量信号的波形，便于更直观的分析。
谐波抑制：输入信号的波形畸变不会影响介损测量精度。
电源管理：当机内电池的电量不足时，会发出声响警告并自动关机。
充电时间：关机状态充电<6小时。
