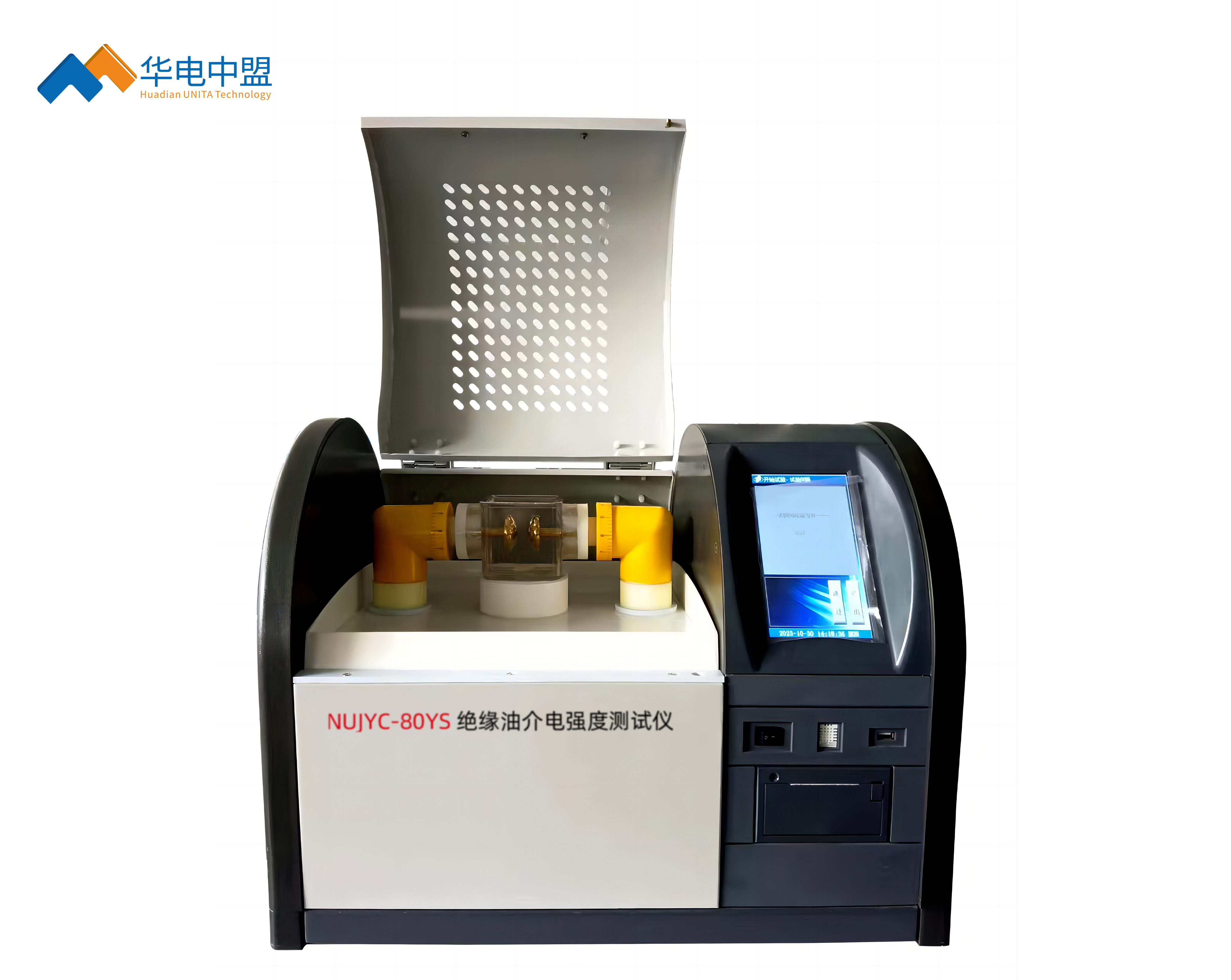

在电力系统及厂矿、企业都有大量的电器设备，其内部绝缘都是充油绝缘的。绝缘油的介电强度试验是必测的常规试验。

我公司为了适应电力行业飞速发展的需要在原有系列全自动绝缘油介电强度测试仪的基础上，推出了其改进加强版本，新版的绝缘油介电强度测试仪在油杯、液晶、打印机、升压方法、外观设计方面做了较大的改动，并且增加了时间显示、温湿度的测量、数据的存储与操作等功能。

此产品采用微型单片计算机控制，机电一体全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。

功能简介

1、此款为单油杯结构。采用单片机控制，可自动完成升压、保持、降压、搅拌、静放、显示计算、打印等一系列操作，可在 0-80kV 范围内进行绝缘油耐压测试。并且可以测定当时的温度、湿度。

2、采用 800×480 大屏幕彩色触摸屏液晶显示器，内部具有背光系统即使在夜间也能清晰可见，操作人员可以根据需要设置以下试验的参数：静放时间、升压间隔、停升电压、试验次数、搅拌开关。

以上参数一经设定，可以永久保存。采用了热敏打印机，打印效果好，噪音低。

3、仪器预置 DL 429.9-91、GB/T 507-2002、IEC 60156/1995、BS EN60156 、 NF EN60156 、 CEI EN60156 、 SEV EN60156 、 SABS EN60156、UNE EN60156、VDE 0370、ASTM D877、ASTM D1816 等 14 种标准，另有 5 个用户自编方法和自定义测试模式；方便不同用户进行自由选择。

4、本仪器操作简单，操作人员只需根据说明输入简单指令，仪器将按照设定的参数自动完成耐压试验。击穿电压值和轮回次数自动存储，试验完成后，开启打印机可以打印出各油杯各次击穿电压值和平均值。

5、本仪器适应性较强，可用于实验室和户外现场，仪器还具有较强的抗干扰能力，还可以在强电磁场环境正常工作。

6、本仪器具有过压、过流、限位等保护装置，在正常使用环境下，绝对保证仪器本身及操作人员的安全。

主要技术指标

输出电压：0kV～80kV 升压器容量：1.5kVA

升压速度：0.5,1.0,1.5,2.0,2.5,3.0,3.5,4.0,4.5,5.0kV/s（可选）

电压测量误差：±3% 功 率：200W 电压总畸变率：＜3%

外形尺寸：470mm×425mm×385mm(长×宽×高)，重量：40kg

使用条件

电源电压：AC 220V±22V 电源频率：50Hz ±2.5Hz 环境温度：0℃～+40℃ 相对湿度：＜80%

参数设置

在待机界面中点击参数设置进入参数设置界面。

点击试验方法处，进入方法选择界面，在这个界面中选择实验方法后，点击确定按钮返回参数设置界面，试验方法处显示刚刚选择的方法，下面显示该方法的参数。

如果选择的不是自定义方法时参数是预置的，不可修改。

选择自定义方法时，分别点击各参数，可修改各个参数。各个参数都有设置范围：

静置时间：0—15 分钟；试验间隔：0—5 分钟；升压次数：1—10 次； 搅拌设置：有或者无；升压速度：0.5—5.0kV/s,递增间隔 0.5；停升电压：10—80kV,递增间隔 10kV；

设置好以后点击保存当前参数为方法按钮进入保存方法选择界面，选择一个方法点击保存并返回即可将自定义的参数保存为 5 个自编方法之一。如果选择的方法中已经有参数则覆盖原有参数。(方法后面带有“**”标识的说明该方法已经被定义)

选择 5 个自编方法之一后在参数设置界面中可以点击清除此方法按钮删除这个方法。

设置完成后点击确定键保存退出，点击取消键则直接退出不保存。
