◆UNDL-3000A 智能型大电流温升系统简介
智能型温升大电流能测试配网系统开关柜、环网柜、电缆分支箱、断路器、负荷开关、隔离开关、柱上开关等大电流开关节点设备的温升试验测量，满足母线电缆、开关柜、断路器、负荷开关、隔离开关、柱上开关、母排等3000A的大电流长期运行温升试验。
测试系统由大功率升流设备对被品进行通流试验，多路温度巡检仪对设备监测点实时监控并记录温度的曲线。温度巡检仪将数据汇总至程控软件，进行数据的保存、打印、查询等功能。
工控计算机通过串口控制各个功能模块的协调工作并读取测量结果，所有测量过程可在计算机上操控完成，实时工作状态、实时数据、接线方式等自动进行试验，试验数据手动或自动完成存储，最终可完成试验报告的编辑、打印和管理工作。
◆UNDL-3000A 智能型大电流温升系统主要功能特点
1）内置高配置工控机，采用可编程控制器PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。
2）采用国产大液晶工控屏也可远程通讯联机操作电脑台，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便
3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，也可切换手动进行电流数值的微调。
4）只需设置好目标电流即可，无需人工监控，仅需设定测试时间、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
5）有超过限定值自动报警功能，具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的安全性、可靠性。
6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；自动打印。
7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）。
8）带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.1级互感器，并采用当前最新电力电子技术，抗干扰能力强，输出精度高，最高可达0.2级。
9） 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。
10）可根据用户要求定制测试模块，软件终身免费升级
11）采用32路温度巡检仪
12）内置功率补偿系统
13）根据试验室管理体系ISO17025关于人、机、物、料和环的要求，具有如下实验室管理功能：具备设备登录必须需输入用户名和密码，新加人员需要管理员建立和授权。
14）带载能力强，输出电流：三相平衡，波形为标准正弦波；三相同调、每相分别调节均可；上位机软件操作，使用简单；完善的过流保护，任意设定目标输出电流值、电流上限；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；具有异常断电后上电继续试验功能（可选配）。
15） 试验系统的控制操作基于计算机软件交互界面进行，可实现全部试验项目的自动试验功能，试验过程无需人工干预，另具备手工操作功能，由试验人员点击试验软件内虚拟按钮以控制整个试验过程。
16)试验系统采用了计算机与PLC相结合的控制方式，PLC采用德国品牌，其与一次电气设备共同安装于电源柜内，其主要用于各元器件之间逻辑关系的设定、底层动作命令的整合执行、系统基本保护功能的实现等，其具有编程灵活、可靠性高、动作执行速度快等优点，而工业控制计算机，主要用于试验流程的组织、动作指令的下达、系统高级保护的实现、试验数据的处理等功能，两者之间通过RS485串口协议进行通讯。
17）试验系统具备完善的保护措施，包括紧急停止按钮、警灯警铃、设备软硬件保护、零起升压保护、测量设备过量程保护、被试品保护以及其他预留保护措施接口等。
18）PLC控制器内建故障寄存器，在硬件发生任何异常及保护动作时记录故障现象，用于后续维护人员进行故障分析及处理。
19）PLC控制系统通过合理的布线和接地布置，防止在高压试验被试品闪络放电时低电位被抬高损坏控制系统元器件。
20）PLC控制系统内主要控制元器件如接触器、断路器、微型继电器等均选用施耐德品牌的产品，产品质量得到有效的保障。

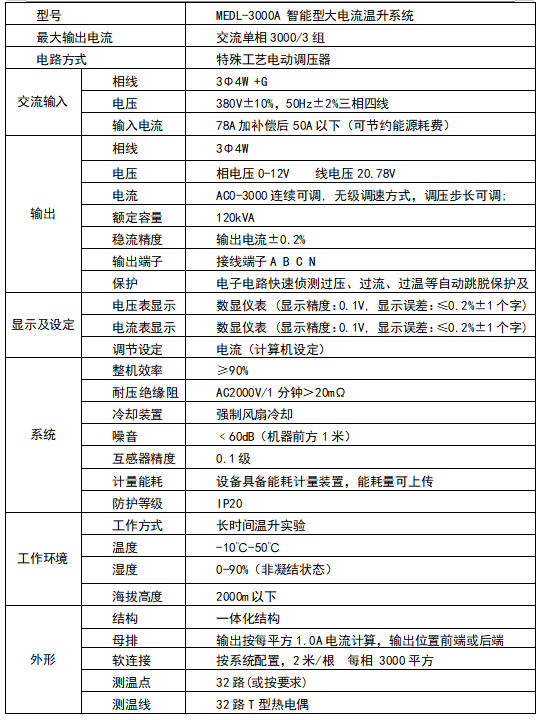

◆UNDL-3000A 智能型大电流温升系统整体技术参数
