UNITA-5086LF 电缆高频局部放电在线监测系统概述
在城市和大中型企业的供电系统中，越来越多地方采用高压电缆输配电。 所有的高压电力电缆在工厂都做过很精密的检测， 电缆基本上不会存在局部放电，但是电缆头（电缆接头或电缆终端）是电缆出厂后是做成的，存在局部放电的危险。 多年的运行迹象表明 90% 以上的电缆故障都是电缆终端接头故障引发的所以有必要对电缆电缆接头和电缆终端进行局部放电的检测，为了保证电力电缆的安全运行，要求在接头做好后进行耐压和局部放电的试验。同时，对已经进入运行的电缆也能经常测量其局部放电以评估其绝缘状态。因此，对电缆接头进行现场局部放电监测，对实现电力系统的安全运行，进而对经济发展、社会稳定都有重要的意义。

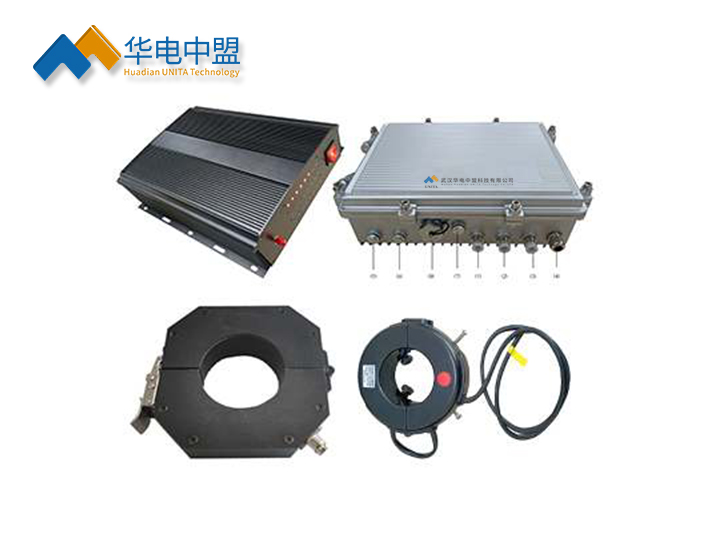

本公司根据《Q GDW 11304.5-2015电力设备带电检测仪器技术规范 第5部分：高频法局部放电带电检测仪器技术规范》以及《DL/T 2271-2021电缆高频局部放电在线监测系统技术规范》研发生产的电缆局部放电在线监测系统，通过安装在高压电缆接头处接地引下线处的高频电流传感器，各个在线监测单元检测电缆内部发生局部放电后产生的脉冲电流，测试数据通过网络传输到后台的在线监测服务器软件上。

UNITA-5086LF 电缆高频局部放电在线监测系统功能特点
●分布式布局，基于IP技术，扩展性强
监测单元网络化布局，基于TCP/IP通信和WEB技术，整套系统能支持多达200个在线监测单元同时检测，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
●实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
●边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析判断，数据再现回溯机制。
●灵活取用和巡检
检测单元也适合线路巡检场合，此时带上装有局放分析软件的电脑配合终端使用即可。
●稳定的数据传输
系统内两个监测节点间zui远距离可以为20km,保证数据传输的稳定性。
●同步实时采样
所有采样通道都可连续同步采集，数据处理都是在监测单元内部FPGA内并行计算处理完成，数据的采集计算和模式识别都是由采集单元处理，分布式计算，后台计算机只负责数据存储和展示，显示查询测量结果，整体系统更稳定。
●软件平台WEB化
软件采用WEB平台，浏览器直接浏览管理即可，不需要再安装其他客户端软件，接外网云平台后，可以在任何电脑上查看监测情况。支持超大数据库容量，保证10年的监测数据的稳定存储。
●软件功能丰富
可记录测量放电量、放电相位、测量时间等相关参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份以及打印报表等。
●丰富的图谱信息
系统以不同的图形方式显示局部放电信号，如年月日局放趋势图，相位脉冲图、 PRPD、PRPS图谱，清晰反应放电的幅度，时间，相位信息。可以浏览每一个监测单元任意监测时刻的局放波形细节。
●高灵敏度
zui小可检测5PC的放电信号。
●抗冲击
可承受600kV的闪络冲击，终端设备不损坏、数据不丢失。
●抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。

UNITA-5086LF 电缆高频局部放电在线监测系统系统技术参数
1.适用范围
在线实时监测电力电缆的高频局放局放，提供数据的长期存储和分析对比，提示预警，提高电缆的运维效率。
2.环境条件
环境温度 -25℃～50℃；
相对湿度 ≤90%；
3.供电方式和功率
供电方式: 交流100V~240V
监测单元功耗:  16W
4.高频传感器
检测频带：0.3MHz～30MHz
测量范围：0~70dB
分辨率：0.1dB
传输阻抗：≥10mV/mA
输入阻抗：50Ω
5.环流监测传感器
测量范围：0~200A
分辨率：0.1A
6.护层电压传感器
测量范围：0~300V
分辨率：0.1V
7.图谱显示
多种图谱显示方式： 趋势折线图，PRPD, PRPS, 相位直线图等。
