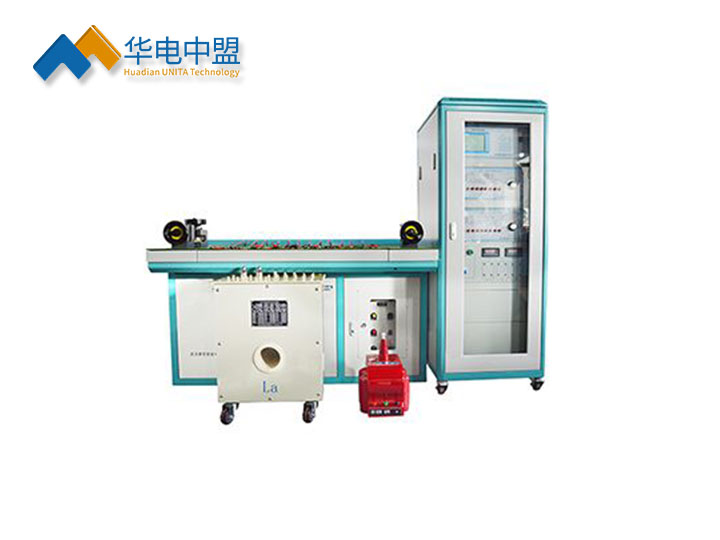

UNHZT全自动互感器校验台

执行标准：DL/T668-1999,JJG1021-2007,JJG313-2010,JJG314-2010

产品别称：互感器校验仪、全自动互感器校验台、互感器检定装置、互感器校验装置、互感器校验台、全自动电流互感器校验台、全自动电压互感器校验台

产品特性：
※在3-5分钟的时间里可测量十二只任何变比的电流互感器;
※自动切换电压和电流负载;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

全自动互感器校验台

产品用途
UNHZT全自动互感器校验台是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由UNHZT极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了更大的提高。
1、该全自动互感器校验台细调节采用了程控源技术，使测试点的定位更加快速、准确。
2、该全自动互感器校验台在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。
3、该全自动互感器校验台配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
4、该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量。
5、该全自动互感器校验台一次可检定十二支电流互感器。在检定过程中可进行顺序检定、特定检定；拆接方便，其中一支进行测量时，另一支可同时进行退磁。
6、该校验装置在设计时采用了虚拟仪器的概念，即软件为仪器。因此在测试过程中只需对计算机操作即可。
7、自动切换电压和电流负载，避免了电压和电流负载的人工切换。
8、该装置的标准一次电流和变比可全自动，切换，用户只需要在安装时对标准进行一次接线以后便可以自动控制，极大的节约了用户时间和降低了用户劳动强度。

UNHZT全自动互感器检定装置技术参数：

被试品范围	CT/PT/Y/Z
测量范围	同相分量（%）：0.0001～200.0 分辨率：0.0001 正交分量（%）：0.001～999.9 分辨率：0.001 阻抗（Ω）：0.0001～60.0 分辨率：0.0001 导纳（ms）：0.0001～60.00 分辨率：0.0001
基本误差	同相分量：△X=±(X×2%+Y×2%) ±2个字正交分量：△Y=±(X×2%+Y×2%) ±2个字 “△X”、“△Y”仪器的显示值 “2个字”仪器的量化误差
准确等级	1级/2级/0.5级
百分表	一级输出电流、输出电压
工作范围	电流：（1%～149%）In（In=5A）（5%～149%）In（In=1A）电压：（1%～149%）Un （Un=120V,150V,100V,100/V）（1%～199%）Un （Un=100/3V）
