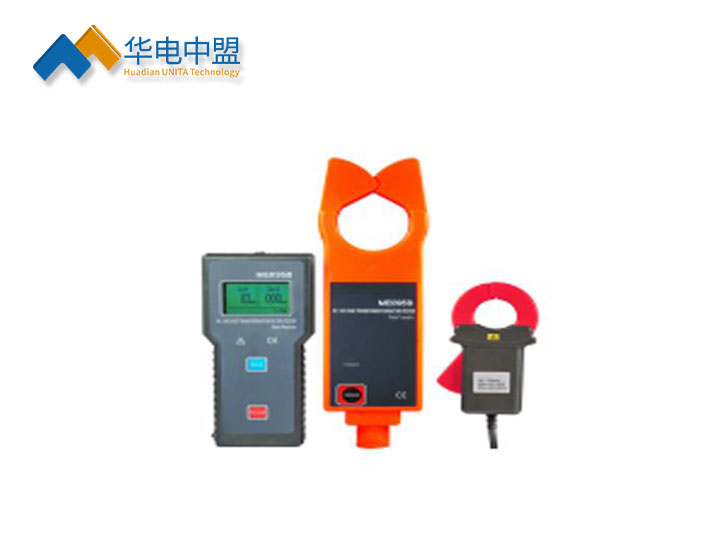

无线高低压电流互感器变比测试仪

功    能

高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试；变压器两侧电流大小、变比在线测试；负荷电流测试

电    源

DC 3.7V可充锂电池，USB充电接口，连续工作约10小时

测试方式

高压一次钩式CT，可以挂在线路上测试

低压一次柔性CT

二次钳形CT

传输方式

433MHz无线传输，直线传输距离约160m

显示模式

3.5寸真彩液晶屏显示，按上下箭头键调整背光亮度

高低压切换

测试界面下按左右箭头键切换选择测试高压CT变比还是测试低压CT变比

可测线径

钩式检测仪：Ф168mm导线，或168mm×245mm母排

柔性电流钳：Ф300mm(可定制更大内径的线圈)

低压电流钳：Ф7.5mm×13mm

测量范围

钩式检测仪：AC 0.00A~5000A

柔性电流钳：AC 0.00A~10000A

低压电流钳：AC 0.00mA～20A

分 辨 力

钩式检测仪：10mA

柔性电流钳：10mA

低压电流钳：0.01mA

高压一次电流精度

0.00A～99.9A: ±2%±5dgt  (23℃±3℃，80%RH以下)

100A～499A:  ±3%±5dgt  (23℃±3℃，80%RH以下)

500A～5000A: ±4%±5dgt  (23℃±3℃，80%RH以下)

低压一次电流精度

0.00A～99.9A: ±3%±5dgt  (23℃±3℃，80%RH以下)

100A～10kA:  ±3%±3dgt  (23℃±3℃，80%RH以下)

二次电流精度

0.00mA～20A: ±2%±5dgt  (23℃±3℃，70%RH以下)

变    比

两种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；变比zui大1：9999）

换    档

自动换档

绝缘杆尺寸

拉伸后长约5m；收缩后长约1m(5节)

数据存储

5000组

采样速率

1次/秒

仪表尺寸

高压检测仪：长宽厚310mm×270mm×52mm

低压柔性钳：长宽厚146mm×115mm×23mm

接收器：长宽厚250mm×100mm×40mm

二次钳：长宽厚220mm×45mm×30mm

线路电压

高压CT变比测量下，35kV以下裸导线测试，110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测量界面下按HOLD键保持数据，再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面，返回上级目录

位置误差

高压检测仪：A区无位置误差；B区约增加0.2%；C区约增加2%

柔性电流钳：被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。

数据查阅

进入数据查阅模式后，按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能：“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

电池电压

当电池电压低于3.2V时，电池电压低符号显示，提醒充电

仪表质量

钩式检测仪：496g(含电池)

接收器：395g(含电池)

柔性钳：190g

电流钳：230g

绝缘杆：1.45kg

总质量：12kg(含仪表箱)

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

干    扰

无433MHz同频信号干扰

绝缘强度

绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)

检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器：2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型
