UNFA-V 互感器伏安变比极性综合测试仪

执行标准：

执行标准：JJG1021-2007《电力互感器》和DL/T448-2000《电能计量装置技术管理规程》

产品别名：

产品别名：互感器伏安变比极性综合测试仪、互感器伏安特性测试仪、互感器伏安特性综合测试仪、互感器测试仪、互感器综合测试仪

产品特性：

产品特性：
※大电流输出:0～600A;
※CT变比测量范围:≤5000A/1A(25000A/5A)；
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

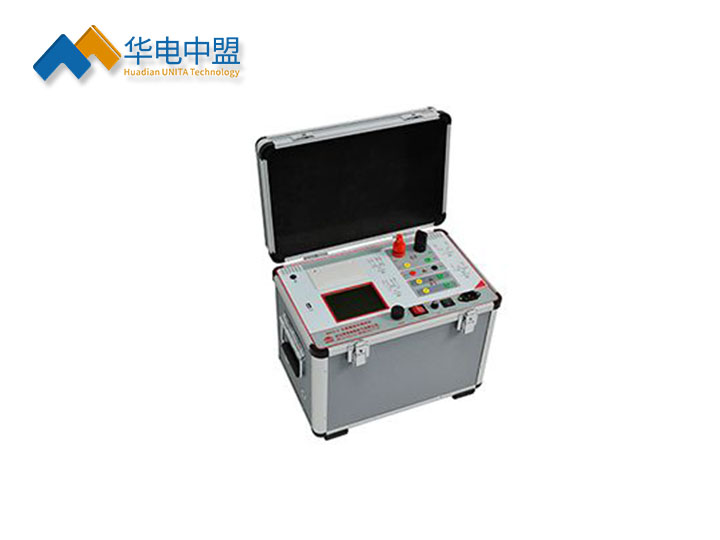

互感器伏安变比极性综合测试仪

产品用途
UNFA-V 互感器伏安变比极性综合测试仪是一款全自动化的CT、PT特性测试仪器。本互感器伏安变比极性综合测试仪可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT变比极性试验、PT变比极性试验，CT极性试验、PT极性试验，自动计算CT的任意点误差曲线，CT、PT变比比差等结果参数。
用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

◆互感器伏安变比极性综合测试仪产品特点
• 支持检测CT和PT。
• 满足GB1207、GB1208等规程要求。
• 无需外接其它辅助设备，单机即可完成所有检测项目。
• 自带微型快速打印机、可直接现场打印测试结果。
• 采用智能控制器，操作简单。
• 大屏幕液晶，图形化显示接口。
• 按规程自动给出CT/PT（励磁）拐点值。
• 自动给出5%和10%误差曲线。
• 可保存3000组测试资料，掉电后不丢失。
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告。
• 小巧轻便，非常利于现场测试。

◆互感器伏安变比极性综合测试仪主要测试功能

CT	PT
•伏安特性（励磁特性）曲线	•伏安特性（励磁特性）曲线
•自动给出拐点值	•自动给出拐点值
•自动给出5%和10%的误差曲线	•变比测量
•变比测量	•极性判断
•极性判断	•交流耐压测试
•一次通流测试	•铁心退磁
•交流耐压测试
•铁心退磁

技术参数

UNFA-V 互感器伏安变比极性综合测试仪技术参数：

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～1000V（20A峰值）注：0～5A为真实值，大于5A～20A为计算值
大电流输出		0～600A
励磁测量精度		≤0.5%（0.2%读数+0.3%量程）
CT变比测量	范围	≤5000A/1A(25000A/5A)
	精度	≤0.5%
PT变比测量	范围	≤500KV
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤22Kg
