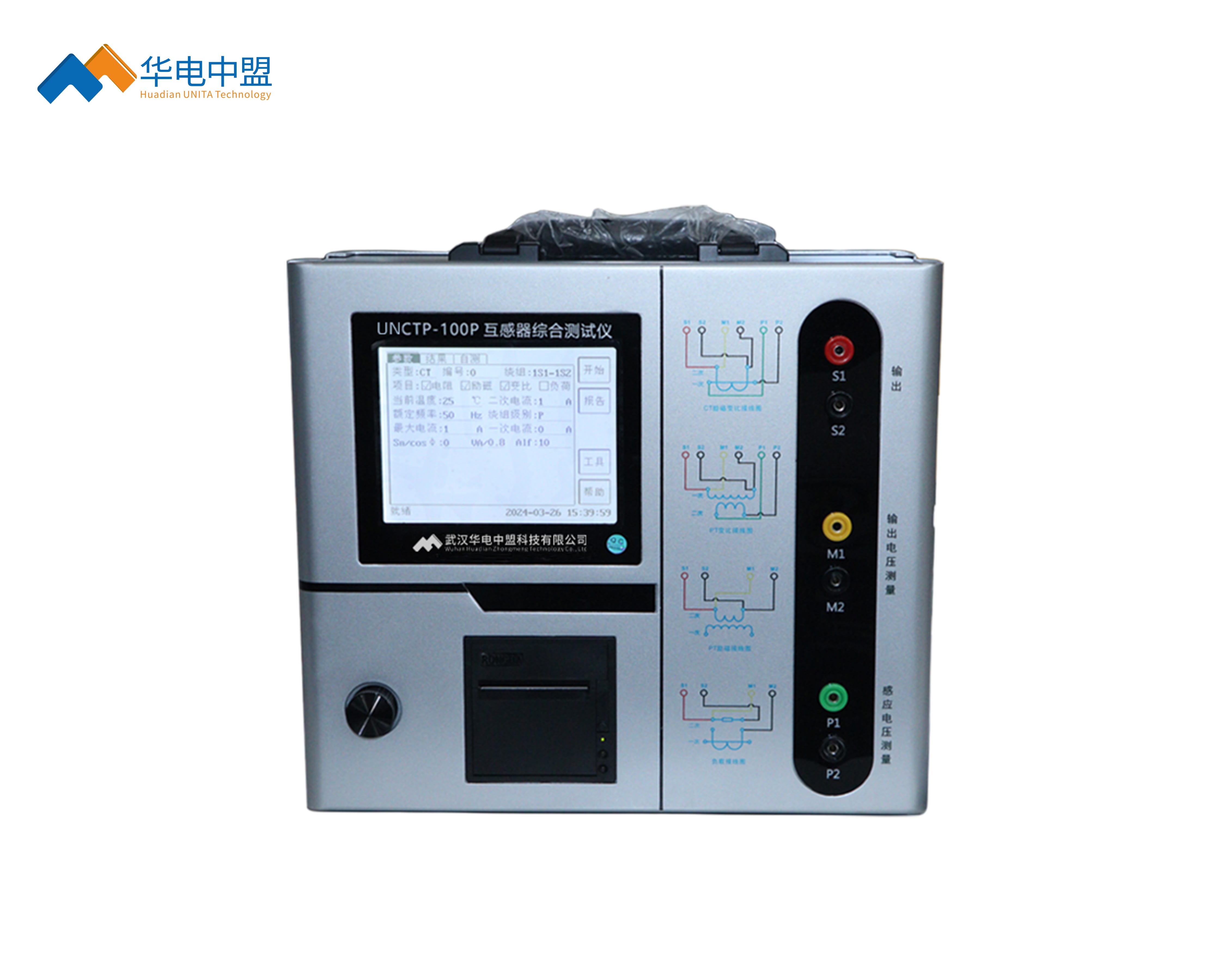

UNCTP-100P互感器综合测试仪

执行标准：DL/T 1221-2013 GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207

产品别称：互感器综合测试仪、互感器测试仪、互感器综合测试仪、互感器特性测试仪、互感器特性综合测试仪、全自动互感器测试仪、全自动互感器特性测试仪、全自动互感器特性综合测试仪、伏安特性测试仪

产品特性：
※测试用途:保护类CT，保护类PT;
※CT变比测量范围:1~30000；
※)PT变比测量范围:1~10000；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

互感器综合测试仪

产品用途

UNCTP-100P互感器综合测试仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

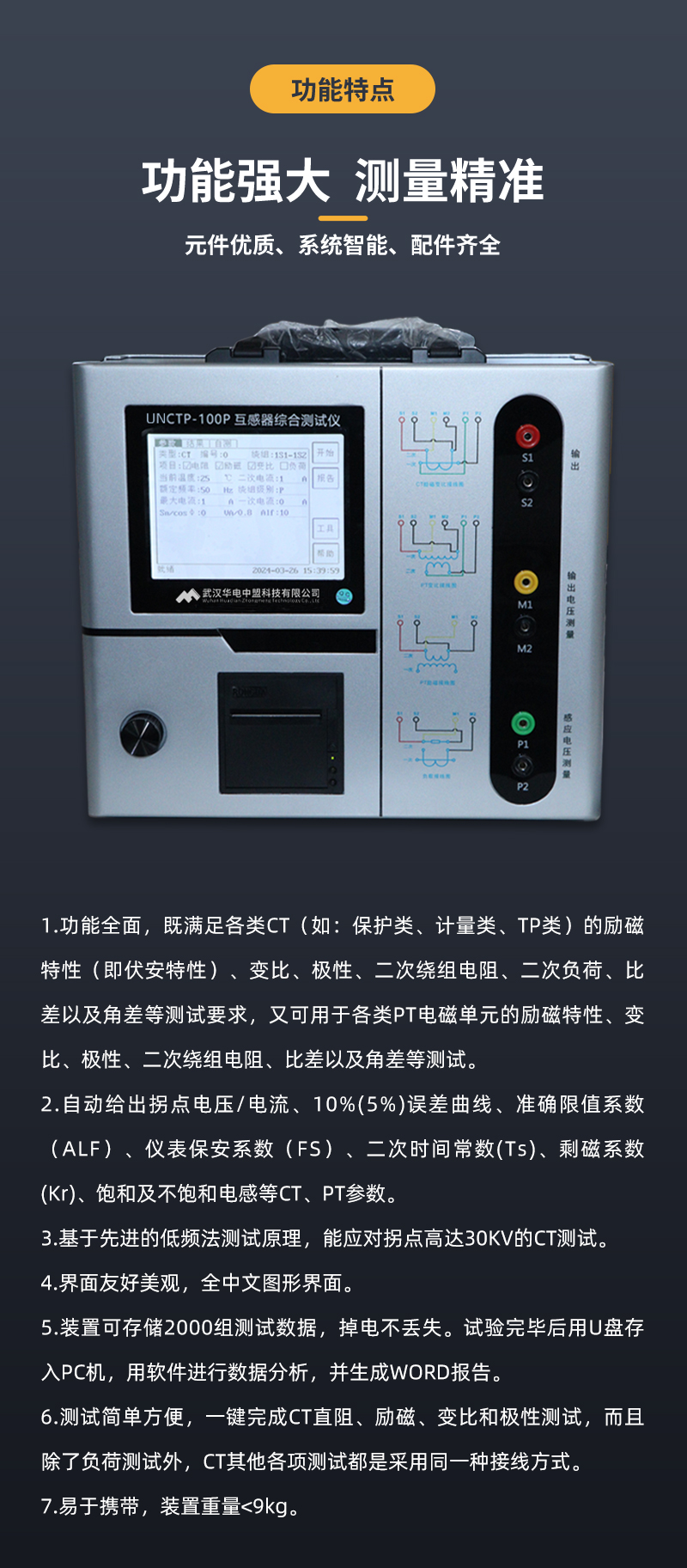

◆互感器综合测试仪产品特点
1.功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4.基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。
5. 界面友好美观，全中文图形界面。
6.装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8. 易于携带，装置重量<9Kg。

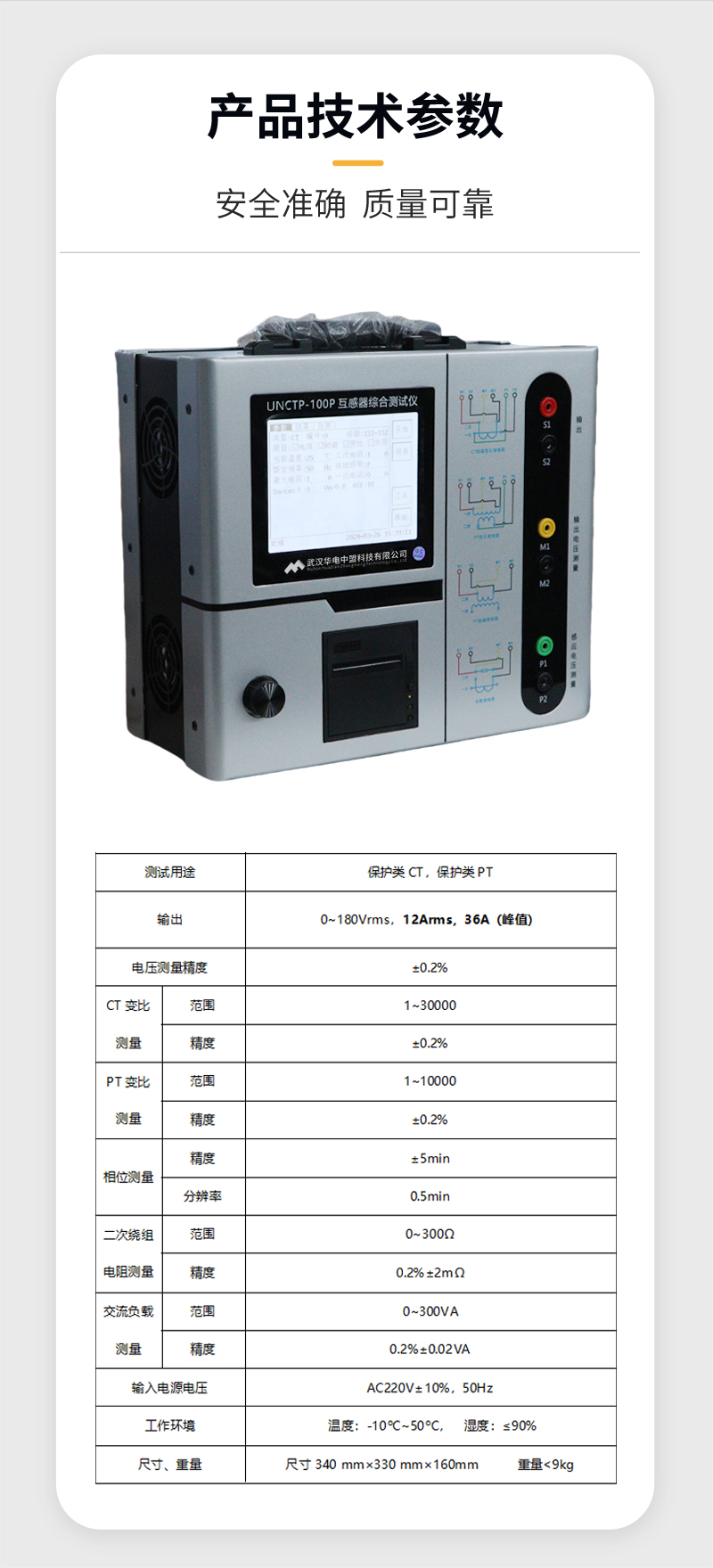

◆互感器综合测试仪技术参数

测试用途		保护类CT，保护类PT
输出		0~100Vrms，12Arms，36A（峰值）
电压测量精度		±0.2%
CT变比测量	范围	1~30000
CT变比测量	精度	±0.2%
PT变比测量	范围	1~10000
PT变比测量	精度	±0.2%
相位测量	精度	±5min
相位测量	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
二次绕组电阻测量	精度	2%±2mΩ
交流负载测量	范围	0~300VA
交流负载测量	精度	2%±0.2VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10^οC~50^οC，湿度：≤90%
尺寸、重量		尺寸340 mm×300 mm×150mm 重量<9kg
