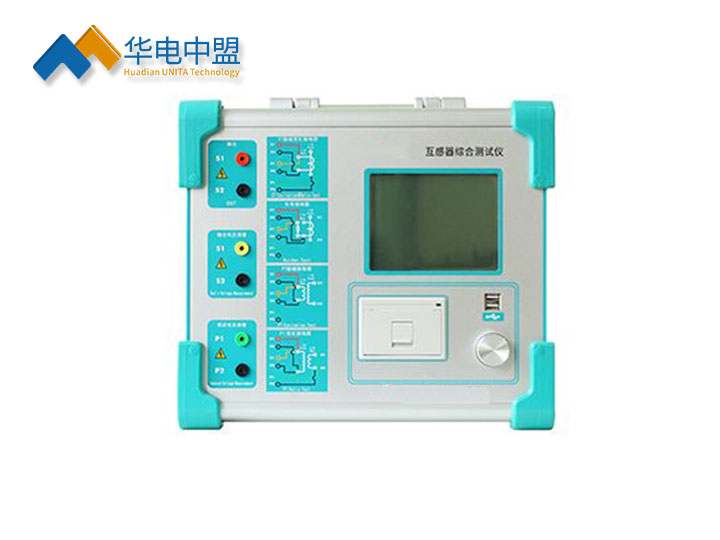

UNCTP-120P互感器综合测试仪

执行标准：GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207

产品别称：互感器综合测试仪、互感器测试仪、互感器综合测试仪、互感器特性测试仪、互感器特性综合测试仪、全自动互感器测试仪、全自动互感器特性测试仪、全自动互感器特性综合测试仪、伏安特性测试仪

产品特性：
※满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求;
※可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆UNCTP-120P

互感器综合测试仪

主要技术特点
1.功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等CT、PT参数。
3.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4.基于优先的低频法测试原理，能应对拐点高达40KV的CT测试。
5.装置采用国际流行方波法，让励磁曲线更加完美。
6.装置存储容量高达几G，可存储几十万组测试数据，掉电不丢失。试验完毕后直接生成Excel报告。
7.测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8.易于携带，装置含配线全重量大约6Kg。

◆互感器综合测试仪技术参数

测试用途		CT，电磁式 PT
输出		0~180Vrms，12Arms，36A（峰值）
电压测量精度		±0.1%
CT变比测量	范围	1~40000
CT变比测量	精度	±0.1%
PT变比测量	范围	1~40000
PT变比测量	精度	±0.1%
相位测量	精度	±2min
相位测量	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
二次绕组电阻测量	精度	0.1%±2mΩ
交流负载测量	范围	0~1000VA
交流负载测量	精度	0.1%±0.02VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10οC~50οC，湿度：≤90%
尺寸、重量		尺寸340 mm×300 mm×140mm 重量<7kg
