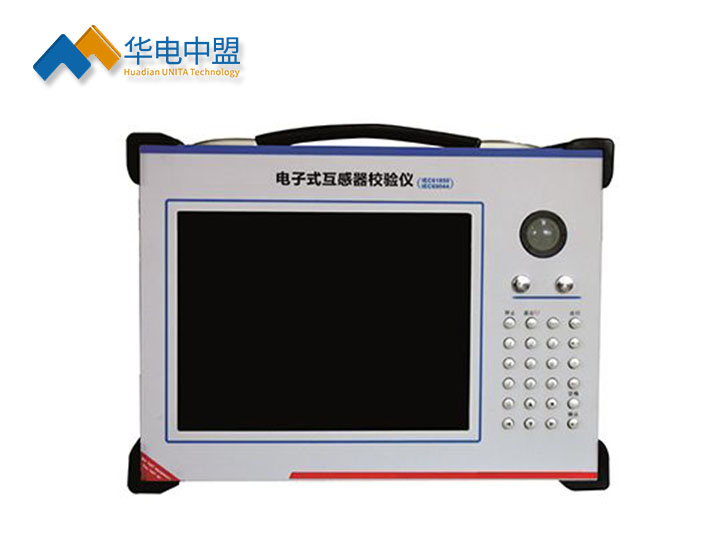

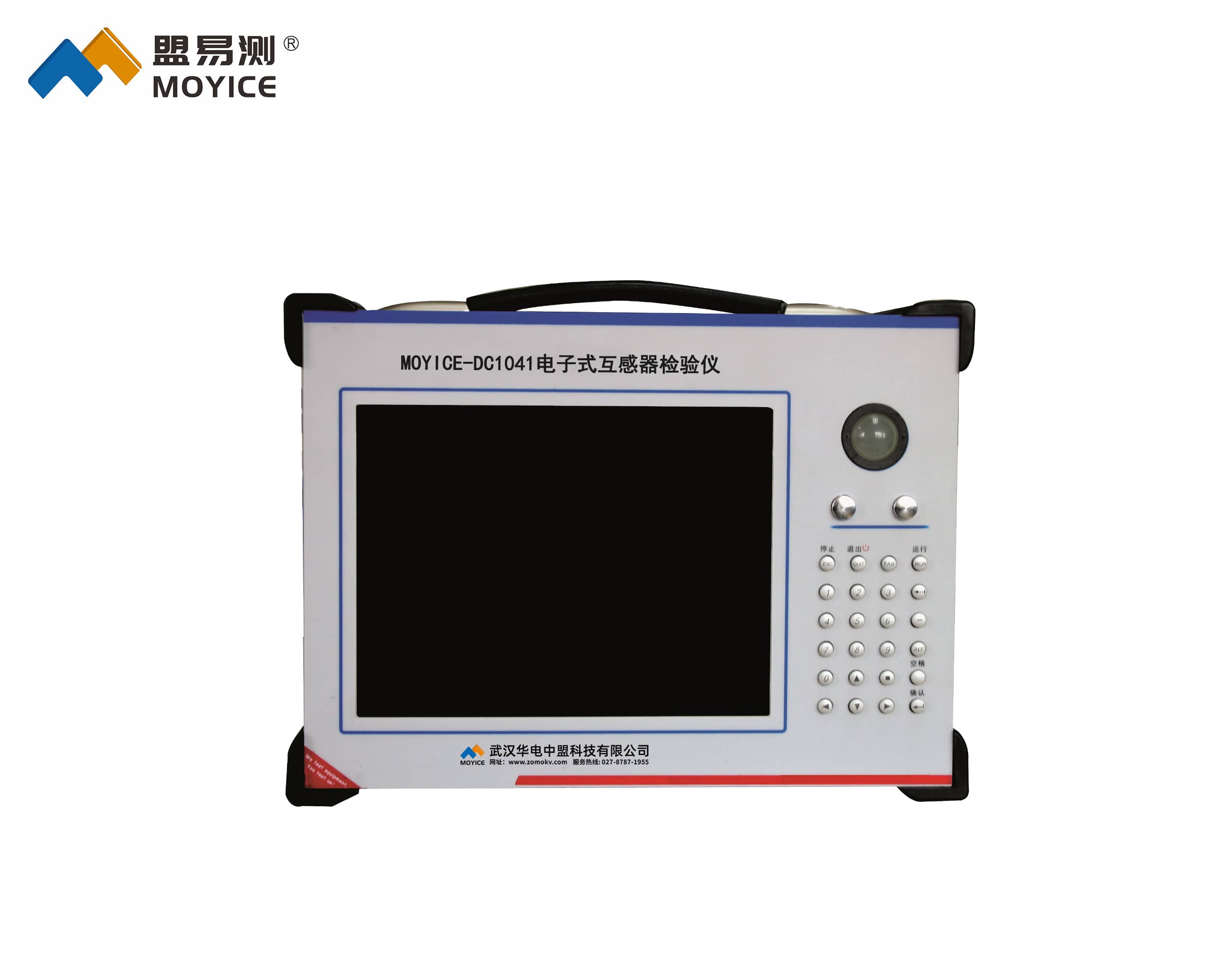

电子式互感器检验仪
产品用途
随着智能变电站以及智能电网的快速发展，电子式互感器和光学互感器的应 用越来越广泛，在出厂这些设备出厂之前面临精度校验的问题，同时在工程验收 中也会遇到同样的问题，UNDC-330电子式互感器专注于解决电子式互感器比差和 角差校验的问题，同时兼顾对传统互感器的角差和比差的校验，可以满足0.2 级及以下互感器的比差和角差校验。
◆电子式互感器检验仪主要功能
1.电子式互感器的小信号模拟量校验
2.IEC61850 9-1数字输出帧格式的电子式互感器校验
3.IEC61850 9-2数字输出帧格式的电子式互感器校验
4.IEC61859 9-2LE数字输出帧格式的电子式互感器校验
5.IEC60044-8 FT3数字输出帧格式的电子式互感器校验（2.5M bps）
6.国网公司FT3 LE数字输出帧格式的电子式互感器校验（5M bps）
7.传统互感器校验
◆电子式互感器检验仪主要特点
UNDC-330电子式互感器校验仪具有以下特点：
功能齐备。UNDC-330电子式互感器校验仪可以完成电子式互感器的各项精度校验，包括比差校验、角差校验、极性验证、频率测量等。同时可以进行波形分析。能够实现脉冲对时和IRIG-B码对时以及IEEE1588对时。另外可以校验传统互感器的比差和角差校验。
接口丰富规约齐备。本装置能够针对目前国内外的电子式互感器进行校验，满足电子式互感器模拟小信号、IEC61850 9-1、IEC61850 9-2以及 IEC61850 9-2LE、IEC60044 FT3国网FT3等，同时具备传统互感器校验的 模拟接口，在电子式互感器模拟小信号校验方面，具备电子式电压互感器6.5 3V、3.25 3V、1.625 3V、43V 、23V、13 V 、电子式电流互感器4V、2V 、1V、225mV、200mV、150mV等模拟输出单通道输入
自动切换；IEC61850 9-1、9-2、9-2LE由同一个光纤通道输入，自适应数据帧格式；IEC60044-8 FT3和国网FT3LE由同一个光纤通道输入，自适应数据帧格式智能化处理功能。
精度高。本系统标准通道采用高精度信号采集卡，具有完善的抗干扰措施以及高精度算法，系统精度达到0.01%，两路模拟信号采样时的同步误差在0.5S以内。 简单实用，便携式一体机外部标准通道的电压/电流信号可以直接从标准互感器输出接入校验仪，被校通道的模拟/数字信号可以直接从被校互感 器/合并单元接入校验仪。接线简单可靠，校验仪本身自带工控机进行相 应的算法，校验结果可以保存为Word/Excel格式，体积小，重量轻，另外校验自带USB和以太网通讯口，便于将校验结果保存到U盘或者电脑上。
可扩展性强被校验仪硬件系统具有很强的适用性和通用性，软件功能升级方便简单，可以标准制定的zui新进展以及用户需求进行升级。
稳定性好。系统可以长期稳定运行，性能的时间稳定性很好，并且充分考虑到了各种运行条件，运行温度范围宽，同时考虑到各种实验异常情况并给出了相应的提示信息。
UNDC-330电子式互感器校验仪广泛应用于电力、交通、机械以及相关行业内的生产、运行、检测单位以及科研院所和高校。
◆电子式互感器检验仪主要技术指标
1参考标准
IEC60044-7:1999 InstruUNnt transforUNrs-Part 7:Electronic voltage transforUNrs(GB/T 20840.7 -2007电子式电压互感器)
IEC60044-8:2002 InstruUNnt transforUNrs-Part 8：Electronic current transforUNr(GB/T 20840.8 -2007电子式电流互感器)
GB1207-2006电压互感器
GB1208-2006 电流互感器
Q/GDW 425-2010 The technical specification for electronic voltage transforUNrs电子式电压互感器技术规范
Q/GDW 424-2010 The technical specification for electronic current transforUNrs 电子式电流互感器技术规范
Q/GDW 426-2010 The technical specification for UNrging unit in Smart Substation智能变电站合并单元技术规范
DL/T 860.91-2006/IEC61850-9-1:2003 Specific Communication Service Mapping(SCSM)-Sampled values over serial unidirectional multidrop point to point link
DL/T 860.92-2006/IEC61850-9-2:2004 Specific Communication Service Mapping(SCSM)-Sampled values over ISO/IEC8802-3
ImpleUNntation guideline for digital interface to instruUNnt transforUNrs using IEC61850-9-2
JJG 313-1994测量用电流互感器检定规程 JJG 314-1994测量用电压互感器检定规程
JJG 1021-2007电力互感器坚定规程
JJG 169-1993互感器校验仪检定规程
Q/GDW 441-2010智能变电站继电保护技术规范
2使用条件
2.1.工作温度：-10℃~55℃
3技术参数
3.1 模拟值
测量限值：_5V（峰峰值）
采样精度：0.03%
多通道同步误差：<0.5S
zui大无损伤输入电压：_10V
输入阻抗： 1MΩ
3.2 数字输入电压
IEC61850-9-1：额定电压参数11585（0x2D41）
IEC61850-9-2：数字量1为10mV
IEC61850-9-2LE：数字量1为10mV
3.3数字输入电流
IEC61850-9-1：额定保护电流为463（0x01CF），额定测量电流为11585 （0x2D41）
IEC61850-9-2：数字量1为1mA
IEC61850-9-2：数字量1为1mA
3.4 FT3接口
波特率：5M/10M自适应
接口类型：ST接头，850nm波长；
数字电压：额定电压参数11585（0x2D41）
数字电流：额定保护电流为463（0x01CF），额定测量电流为11585 （0x2D41）
3.5 同步信号：
接口类型：ST接头，850nm
同步源：DSP自发生，GPS
输出信号：秒脉冲，高电平40nS
IRIG STANDARD 200-98 B码对时
3.6 USB2.0，10/100M以太网
3.7供电方式：AC 220V 通信接口
