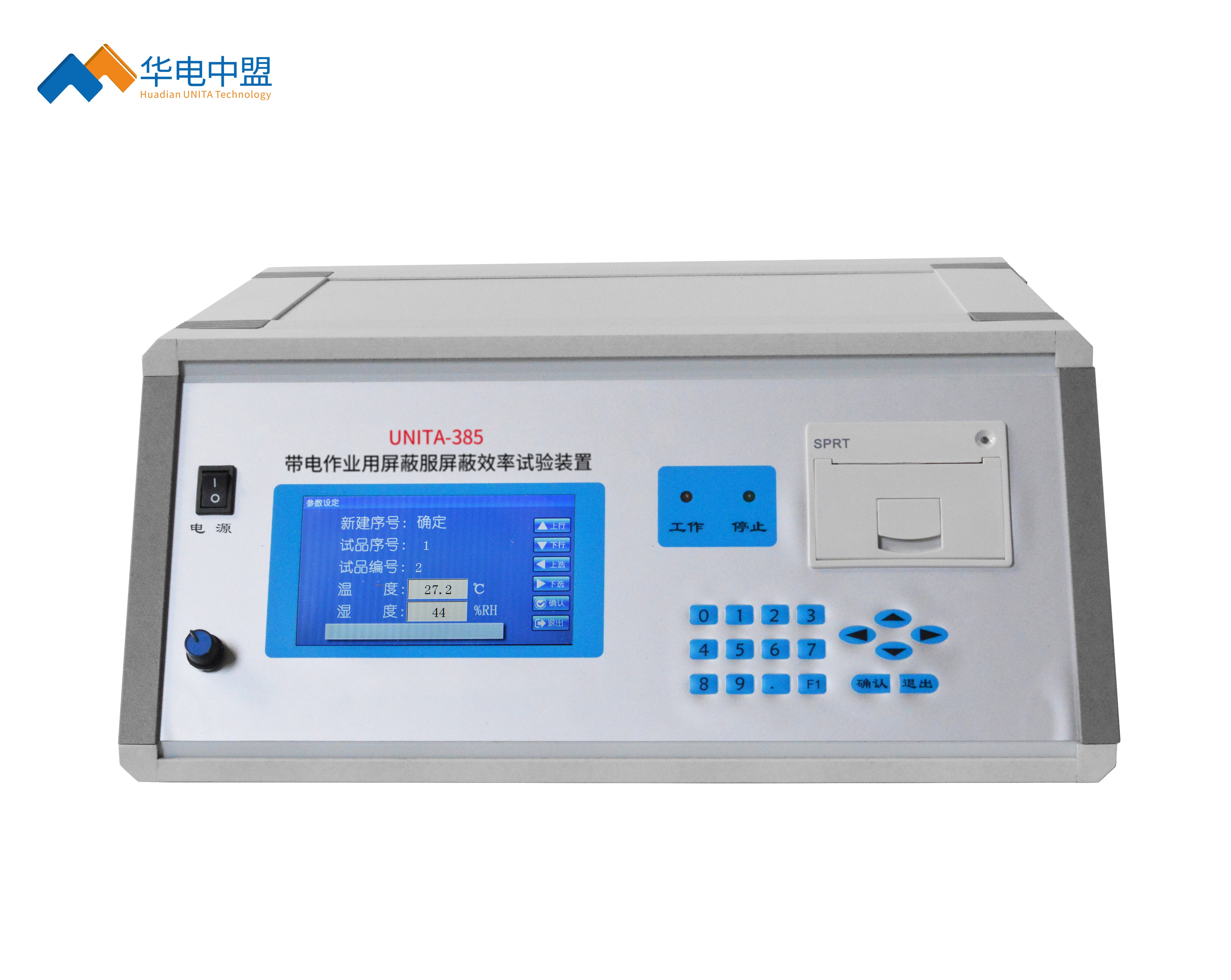

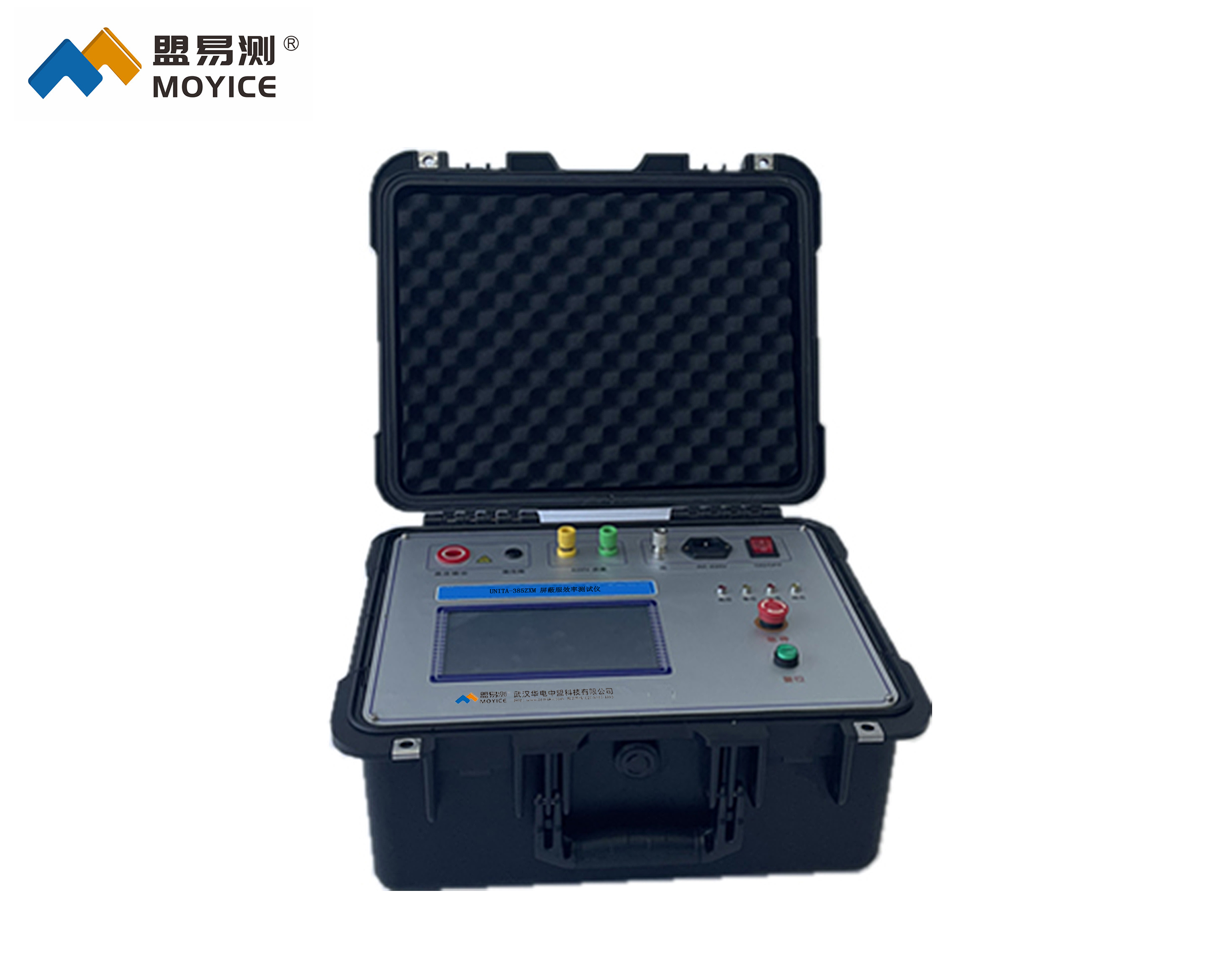

UNITA-385 带电作业用屏蔽服屏蔽效率试验装置

UNITA-385 带电作业用屏蔽服屏蔽效率试验装置

UNITA-385 带电作业用屏蔽服屏蔽效率试验装置是对屏蔽服进效率试验的专用设备，广泛用于电力系统、生产厂家和科研单位不可缺少的检测设备。

UNITA-385 带电作业用屏蔽服屏蔽效率试验装置根据zui新国家标 GB6568.2-86《带电作业用屏蔽服试验方法 UDC614.89》要求而设计的，再结合电力行业标准 DL/T976-2017<带电作业工具、装置和设备预防性试验规程>中要求对屏蔽服定期屏蔽服效率试验检测。

设备组成、特点：

1、本试验装置成部分：

操作试验台、600V/50Hz 正弦电压发生器、测试电极、数字毫伏表四部分。

测试电极组合包括：

1） 黄铜加压电极；

2） 橡胶板；

3） 黄铜接收电极；

4） 绝缘板；

5） 测试固定盘。

主要设备
1、 工频电压发生器：输出要求为：50Hz、电压有效值为 600V 的正弦电压(波形符合 GB311.2～311.6—83《高电压试验技术》的要求)。
2、 加压电极：制造材料为黄铜；负载 2MΩ，总质量为 3kg。
3、 电压测量表：输入阻抗大于 10MΩ，量程为 600V，同时可以测量加压电极负载电阻。
4、 橡胶板：直径为 400mm、厚度为 5±0.5mm 的橡胶板，其表面硬度为肖氏级 60～65 度。
5、 接收电极板：直径为 300mm 并带有接线柱的黄铜板，厚度
2mm。
6、 绝缘板：直径为400mm，厚度5mm，材料为环氧板。
1、 发生器输出电压范围：AC 0-600V±5%（指示值）；
2、 输出功率：AC 300W；
3、 输出波形：AC 50Hz 正弦波；
4、 电压显示zui小：0.1V；
5、 电压测量精度：0.5 级；
6、 加压电极、接收电极：按标准制造；
7、 仪器工作电源：交流 220V±10% 50Hz。
