UNBYC-3000F有载分接开关测试仪

执行标准：

执行标准：DL/T846.8-2004

产品别名：

产品别称：有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪

产品特性：

产品特性：
※三路独立测试电源，更大输出电流0.5A;
※可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量；
※具有对所测数据进行显示、分析、存储、打印等功能；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

有载分接开关测试仪

用途
我公司研发的UNBYC-3000F变压器有载分接开关测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
UNBYC-3000F变压器有载分接开关测试仪具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
有载分接开关测试仪具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

◆有载分接开关测试仪特点：
1.高精度标准测量；
2.光线示波器功能；
3.较强的综合能力；
4.完善的人-机综合能力；
5.海量贮存、强大的数据处理管理。

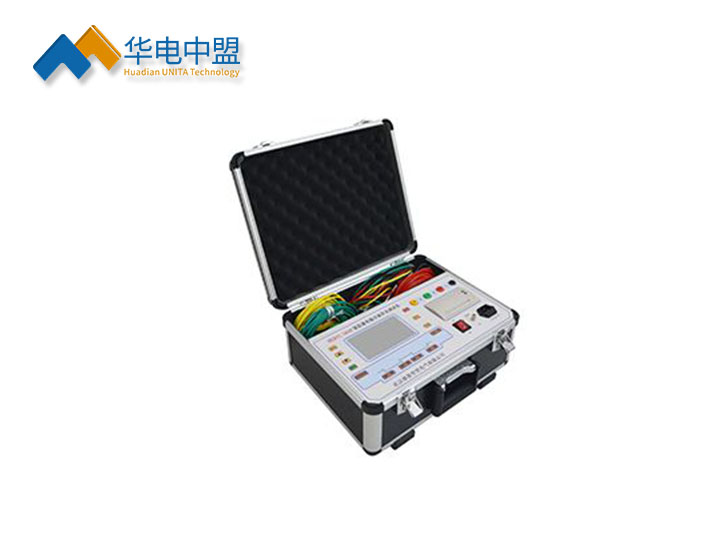

有载分接开关测试仪详情图

技术参数

◆有载分接开关测试仪技术参数
1.三路独立测试电源，更大输出电流0.5A;
2.仪器设置采样率10～20KHZ;
3.单次波形更大存储时间6.4秒。
4.过渡电阻测量范围：Y/0型变压器1-40，Y型变压器1-20。
5.测量精度：1-5 Δ≤10%±0.2. 5-40，Δ≤5%±0.2
6.时间误差：Δ≤±1%。
7.显示器：240128T、T6963C控制器;
8.处理部分：高速8位微处理器，数据存储器512K字节，所存贮的波形多达128组;
9.高速A/D转换器，更高采样率可达400KHZ;
10.电源 220V 10% 功率200W。
11.尺寸 410mm×320mm×200mm。
12.重量 20kg
