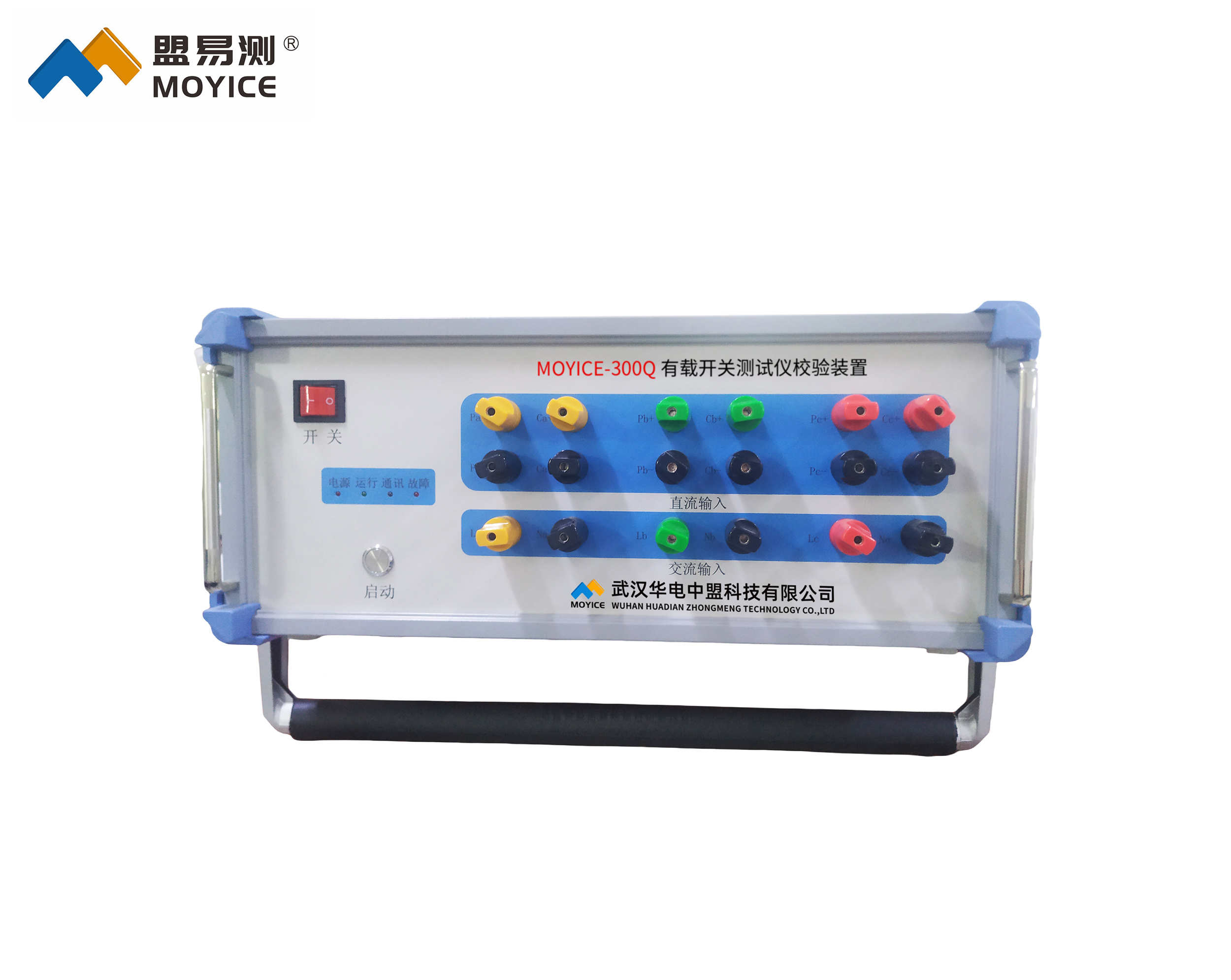

MOYICE-300Q 有载开关测试仪校验装置

◆MOYICE-300Q 有载开关测试仪校验装置简述

变压器有载分接开关是与变压器回路连接的唯一运动部件，因此对有载分接开关的检测越来越引起重视。在《DL/T 596-2015电力设备预防性试验规程》中，要求检查有载调压装置的过渡电阻、过渡时间、动作顺序等参数。
鉴于变压器有载分接开关在变电运行工作中的重要性，国内市场有越来越多的电力测试仪器制造厂家开始制造变压器有载分接开关测试仪。
有载分接开关测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的（直流校验基于恒流源原理）变压器有载分接开关测试仪的过渡电阻、过渡时间、三相同期性等测量性能进行校准检定的专用装置。

◆MOYICE-300Q 有载开关测试仪校验装置技术特点

目前国内自主开发的该类校验装置种类很少，而能有效开展对变压器分接开关测试仪校验工作的单位也为数不多。该校验装置是针对目前市场上主流的（基于恒流源原理）变压器有载分接开关测试仪的过渡电阻、过渡时间、三相同期性等测量性能进行校准检定的专用装置。
本校验装置主要包括如下功能、特点：
1、校验装置可对有载分接开关测试仪的过渡电阻、过渡时间的测量功能进行校验。本装置有三相过渡过程模拟通道，可以在模拟标准电阻值（过渡电阻）的同时模拟出电阻变化时间（过渡时间），其中模拟过渡过程的两个主要参量（阻值和时间）均可方便溯源。
2、校验装置可对有载分接开关测试仪的三相同期性测量功能进行校验。装置具有A、B、C三相相互电气隔离的模拟通道，可以同步模拟出三相过渡过程。
3、需要注意的是，本装置主要适用于基于恒流源测试方法的有载分接开关测试仪；且使用本校验装置模拟过渡电阻、过渡时间等功能时，用户需要首先分清被试仪器的恒流源电流方向，具体注意事项见后续说明。
4、校验装置分为上位机和下位机两大部分，两部分通过USB接口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。
5、下位机处理器采用先进的高速单片机，数据处理速度快，性能稳定，控制功能丰富，能够快速、实时的响应上位机指令；下位机在核心功能的实现上采用了高精度低温漂无感精密电阻、高速大功率开关管、多路电气隔离、多量程交直流信号测量等诸多精密元器件和核心设计方案，软硬件的设计思路新颖，针对性强，能对目前市场上基于恒流源测试方案的有载分接开关测试仪进行校验。

◆MOYICE-300Q 有载开关测试仪校验装置技术参数

1使用环境
温    度：10℃~30℃
相对湿度：<80%（25℃）
海拨高度：<2500m
电    源：AC220V/50Hz
2主要参数
直流过渡电阻范围：0.1Ω～40Ω
直流过渡电阻最大允许误差（A相）：±(0.2%读数+10mΩ)
直流过渡电阻最大允许误差（B、C相）：±(0.5%读数+20mΩ)
直流单段过渡时间范围：0.1ms～1000ms
直流总过渡时间范围：0.1ms～250s（即1～250个周期单段过渡时间）
直流过渡时间最大允许误差：±（0.1%读数+10us）
直流额定电流：2A(当过渡电阻在0.1Ω~10Ω之间)
      1A(当过渡电阻在0.1Ω~40Ω之间)
交流过渡电阻范围：6kΩ～10kΩ
交流过渡电阻最大允许误差：±1%读数
交流单段过渡时间范围：0.1ms～1000ms
交流总过渡时间范围：0.1ms～250s（即1~250个周期单段过渡时间）
交流过渡时间最大允许误差：±（0.1%读数+100us）
最大允许加载交流电压：500VAC
