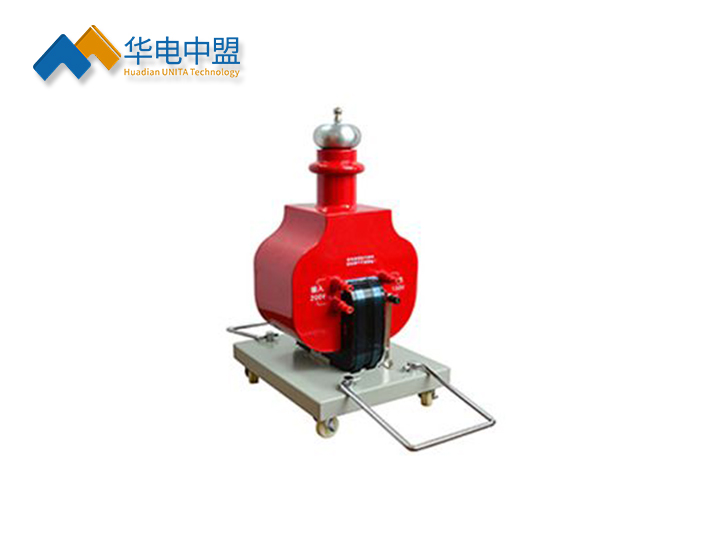

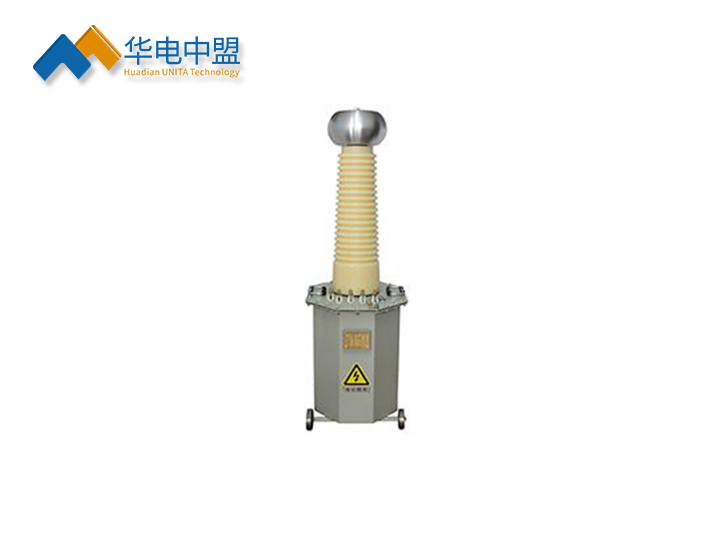

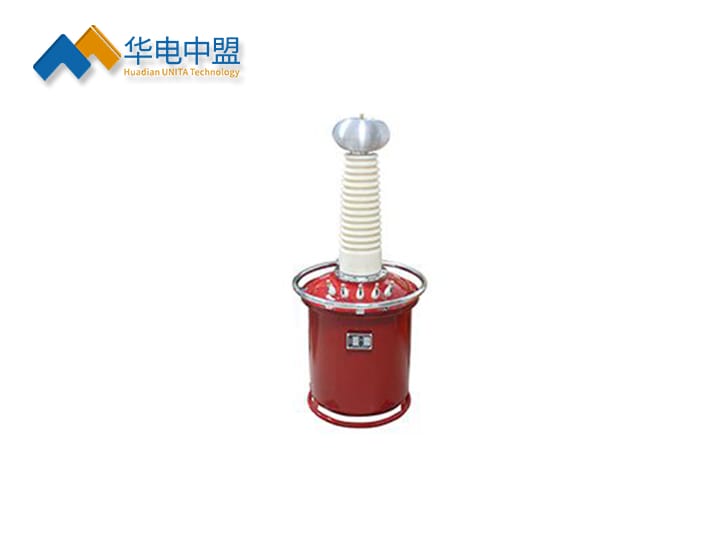

UNGTB干式试验变压器

执行标准：

执行标准：DL/T848.1-2004

产品别名：

产品别名：干式试验变压器、高压升压器、高压耐压仪

产品特性：

产品特性：
※输出电压（KV）：50-150 （技术参数选型）;
※容量（KVA）：1.5-30（技术参数选型）；
※输出电流（mA）：30-600（技术参数选型）；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

UNGTB

干式试验变压器

技术参数
本系列变压器，利用xi*an进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
本系列干式试验变压器具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产器适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
我公司生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。

技术参数

UNGTB干式试验变压器的技术参数

规格型号	容量	输入电压	输出电压	输出电流	输出直流高压	重量
规格型号	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
UNGTB-1.5/50	1.5	200 或 400	50	30	70	15
UNGTB-3/50	3			60		20
UNGTB-5/50	5			100		30
UNGTB-10/50	10			200		40
UNGTB-15/50	15			300		50
UNGTB-20/50	20			400		55
UNGTB-25/50	25			500		60
UNGTB-30/50	30			600		65
UNGTB-5/100	5	200 或 400	100	50	140	60
UNGTB-10/100	10			100		65
UNGTB-15/100	15			150		70
UNGTB-20/100	20			200		75
UNGTB-25/100	25			250		80
UNGTB-15/120	15		120	125		85
UNGTB-20/120	20			160		90
UNGTB-25/120	25			200		95
UNGTB-30/120	30			250		100
