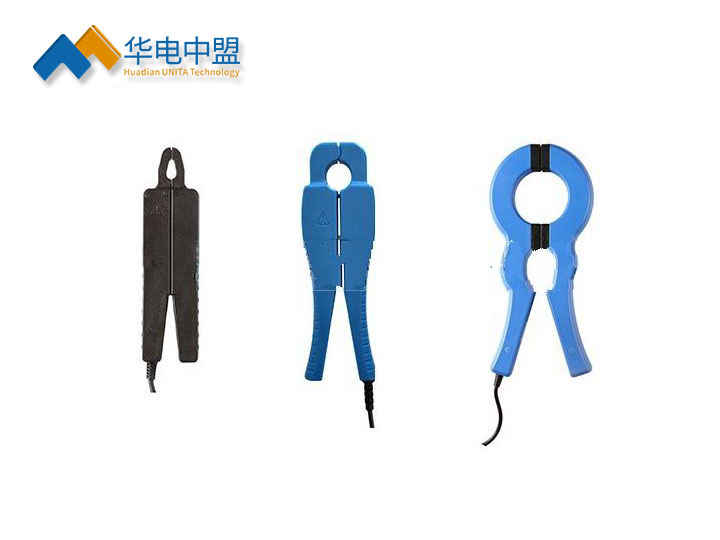

UN025钳形电流互感器（传感器）

执行标准：JBT10635-2006

产品别称：钳形互感器、钳形电流互感器、高精度电流互感器

产品特性：
※适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测;
※钳形电流互感器可配合多种测量仪器；
※用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

钳形电流互感器

产品用途
UN025钳形电流互感器（传感器）是一种高精度交流电流变换器，采用夹钳形结构设计，使用时可快速、容易的自由取放，小巧的体积更易于携带、使用上更加方便。适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。
UN025钳形电流互感器可配合多种测量仪器，如：电能表现场校验仪、多功能电能表、录波仪、记录分析仪、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、三相数字相位伏安表等，可在不断电的状态下，对多种电参量进行测量和比对。广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。

◆ UN025钳形电流互感器（传感器）技术指标

特点	便携式的CT夹钳形结构、使用安全、方便
钳口尺寸	Φ7.5mm（其他规格请与客服联系）
量程	AC 0～30A
分辨率	AC 0.01mA
精度	±0.2%FS(50Hz/60Hz；23℃±2℃)
相位误差	≤2°(50Hz/60Hz；23℃±2℃)
匝比	2500:1(选购2000：1；1000：1)
参考负载	RL：0～300mA≤100Ω；0～3A≤10Ω；0～30A≤5Ω
外形尺寸	长42mm×厚20mm×高137mm
输出接口	3.5mm音频插头
输出线长	2m
质量	180g
输出方式	电流感应输出
外壳材料	ABS 树脂，阻燃等级94V0
线路电压	在600Vac（绝缘导线）30Vac（裸露导线）测试
工作温度	-25º C to +55º C
绝缘电阻	100 MΩ @ 500Vdc
介质强度	AC3700V/rms (铁心与外壳之间)
电流频率	45Hz～65Hz(被测电流频率)
频率特性	10Hz～100kHz
