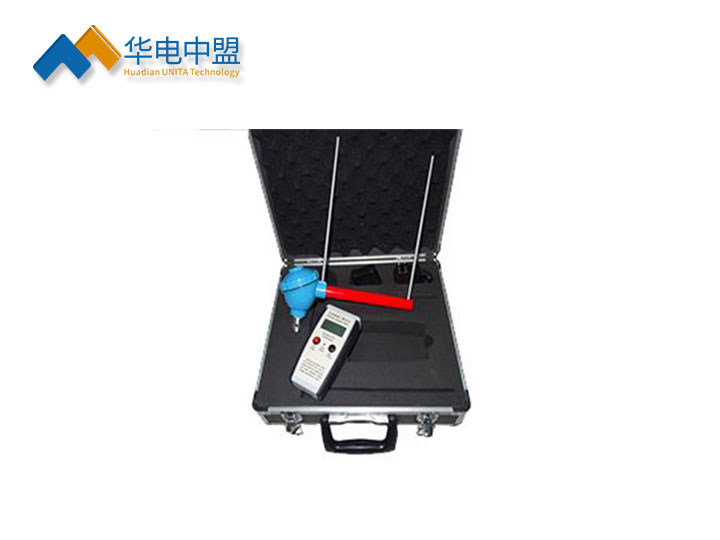

UN-15N 无线绝缘子测试仪

执行标准：

执行标准：DL/T626-1997

产品别名：

产品别称：无线绝缘子测试仪、无线绝缘子绝缘电阻带电测试仪、无线绝缘子绝缘电阻测试仪、无线绝缘子绝缘测试仪、无线绝缘子分布电压测试仪

产品特性：

产品特性：
※用于测试35~1000KV悬式绝缘子或实验室检测悬式绝缘子的分布电压值;
※体积小﹑重量轻﹑使用简单﹑携带方便；
※传输距离：100米；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

无线绝缘子测试仪

产品用途
UN-15N无线绝缘子测试仪（以下简称绝缘子测试仪）是在本公司原有绝缘子测试仪的基础上，根据客户实际使用、现场测试等情况以及客户提出的要求，在我开发人员投入大量时间和精力的研究中而开发出来的新型产品，并且通过了大量的现场检验，符合国家DL/T626-1997标准。UN-15N无线绝缘子测试仪用于测试35~1000KV悬式绝缘子或实验室检测悬式绝缘子的分布电压值，能有效地发现绝缘子内部的隐蔽故障，提高了电网系统运行的可靠性，也提高了线路工作人员进行带电测试的工作效率。本产品具有体积小﹑重量轻﹑使用简单﹑携带方便等特点，配用的绝缘杆选用兵工企业生产的三球牌高压防潮绝缘杆，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。绝缘杆的材质特性及耐压见表一﹑表二。

◆无线绝缘子测试仪工作原理
无线绝缘子测试仪由发射装置测量工作中的单片绝缘子两端的电位差，经过内部的高压电阻分压，将电位差信号输入到内部采集电路，由A/D转换器转换为数字信号，经数字电路编码处理后发射出去。接收装置收到后，经数字电路解码转换为数字信号，zui后由液晶屏显示出电压值。如果测得某一片绝缘子的电位差为O时，则该片绝缘子为零值绝缘子。如果测得某一片绝缘子的电位差为标准值（见附表）的50%时，说明该片绝缘子为劣化绝缘子。根据所测的数据绘制绝缘子分布电压曲线，用来进一步确认判断劣化绝缘子。
原理结构示意图如下：
无线绝缘子测试仪工作原理

技术参数

◆无线绝缘子测试仪技术指标
1﹑使用温度：0℃~40℃2﹑储存温度：-10℃~50℃
3﹑相对湿度：＜85%
4﹑电压等级：35~1000KV
5﹑测量范围：1~40KV
6﹑内部分压电阻：≥500MΩ
7﹑测量精度：1级
8﹑工作电流：＜15mA（发射装置）
＜50mA（接收装置）
9﹑zui远传输距离：100米
10﹑供电：发射和接收各有一个7.4V可充锂电池
11﹑充电时间：约一个小时
12﹑工作时间：充满电持续工作24小时以上
13﹑配用绝缘杆：6米伸缩绝缘杆（可定制）
14﹑仪器铝合金箱尺寸：370mm×310mm×115mm
