绝缘子故障远距离激光定位侦测器
产品用途
随着工业的发展，高压以及超高压技术得以突飞猛进，电网容量的增大和额定电压等级的升高，电力系统输变电设备外绝缘的污闪事故日益突出，由绝缘子故障引起的事故已屡见不鲜。而传统的绝缘子故障侦测手段，又不能满足供电系统的要求。

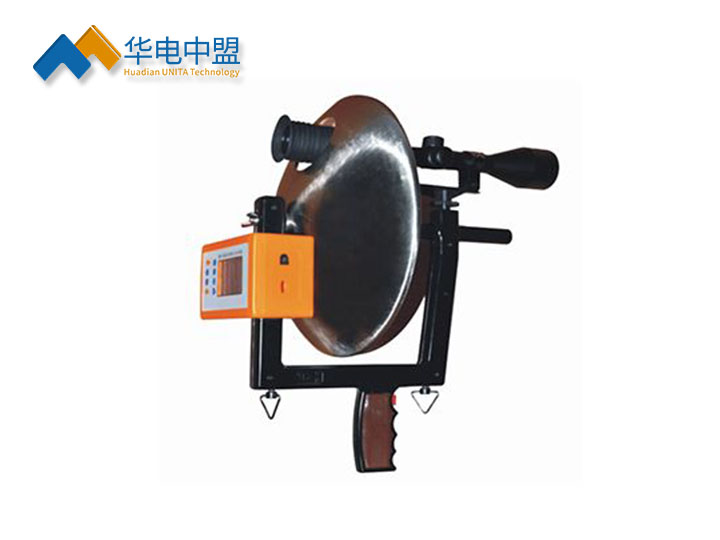

UN-715 绝缘子故障激光定位侦测器（以下简称UN-715型侦测器）采用全进口传感器及电子元件，用于在不断电状态下远距离查找发电厂、变电站、输电线路中的绝缘子故障。还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。
该侦测器操作简单、方便、安全。远距离不断电操作，大大减轻了劳动强度，提高了工作效率。仪表本身智能化程度较高，不需要专业的维护和校对。对安全生产势必产生重大而深远的影响。
◆绝缘子故障远距离激光定位侦测器应用范围
本侦测器可实现以下主要功能：
1.检测带电运行绝缘子的不明闪络故障
2.高低压线路不明原因跳闸合闸
3.带电运行绝缘子因绝缘性能下降而引起的电流泄漏
4.合成绝缘子故障检测
5.高压闸刀接触不良放电侦测
6.电晕放电侦测
7.污闪侦测
8.电气设备局部放电检测
9.避雷器检测
◆绝缘子故障远距离激光定位侦测器功能特点
1、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置。
2、铝镁合金框架，坚固、轻便。
3、立体声耳机及液晶显示屏双重指示，效果明显。
4、抗外界干扰能力极强。
5、智能化程度高
（1）具有锁定数据功能
（2）欠压保护功能（电池欠压时，仪器自动关机）
（3）恒流充电，充满自停
6、可反复充电1000次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。
7、数字直方图和声音双输出。
8、安全可靠，操作简单，无需校准和维护。
◆绝缘子故障远距离激光定位侦测器技术指标
◆1．主机
（1）中心频率：40KHz±1Hz
（2）有效距离：2KV以下 距离0.5M~15M
2~10KV 距离5~40M
10~220KV 距离5~50M
220~500KV 距离10~60M
（3）工作电压：DC6.5V~DC8.4V
（4）电池：高容量无记忆锂离子电池
（5）体积：445×410×320（mm）
2．激光器
输出波长：650nm
光束发散度：0.4mard
出瞳功率：≥70mw
外形尺寸：Φ16×60mm
zui小光斑：Φ0.3mm
光学系统：优质非球面塑胶透镜
发 散 角：0.3 mrad（40m以内）
工作温度：-10℃～50℃
激光级别：IIIb
3．单筒瞄准镜
倍率：3-9倍
物镜直径：Φ50mm
长度：315mm
出瞳直径: 5.56-16.67mm
管径: 25.4mm
出瞳距离: 75-85mm
视场（@100码）: 2.60-6.60
4．高频传感器
中心频率fo：40KHz±1Hz
自由电容Co：2500±20%PF
灵敏度：-127dB
zui大驱动电压：20 Vms
余振时间1.5msec. Max.
水平探测角度（6dB)120±10°，
垂直探测角度（6dB）60±10°。
反射灵敏度：1.0mVp-p Min.
额定阻抗：1000MΩ
使用温度：-30℃～+85℃
5. 集波器
口径：Φ320mm
形状：抛物面
材料：铬合金
6．液晶显示屏
工作电压（VDD:+3.0--+5.5V）
显示分辨率:128×64点
内置汉字字库：提供8192个16×16点阵汉字
时钟频率：2M Hz
显示方式：STN、半透、正显
视角方向：6点
背光方式：侧部高亮白色LED，蓝色背光
通讯方式：串行、并口可选
工作温度: -20℃~55℃
存储温度: -20℃~60℃
7．高精度耳机
额定阻抗：32Ω
频率范围：100Hz-10KHz
灵敏度：（1W/1m）120dB
8．电源适配器
输入电压：AC220V±10%
输入频率：50Hz/60Hz
输出直流电压：DC 12V
电流：1.25A
9．整机外包装
尺寸：445×410×320 mm
主设备重量：1.68kg
全套整机重量：6.38kg
