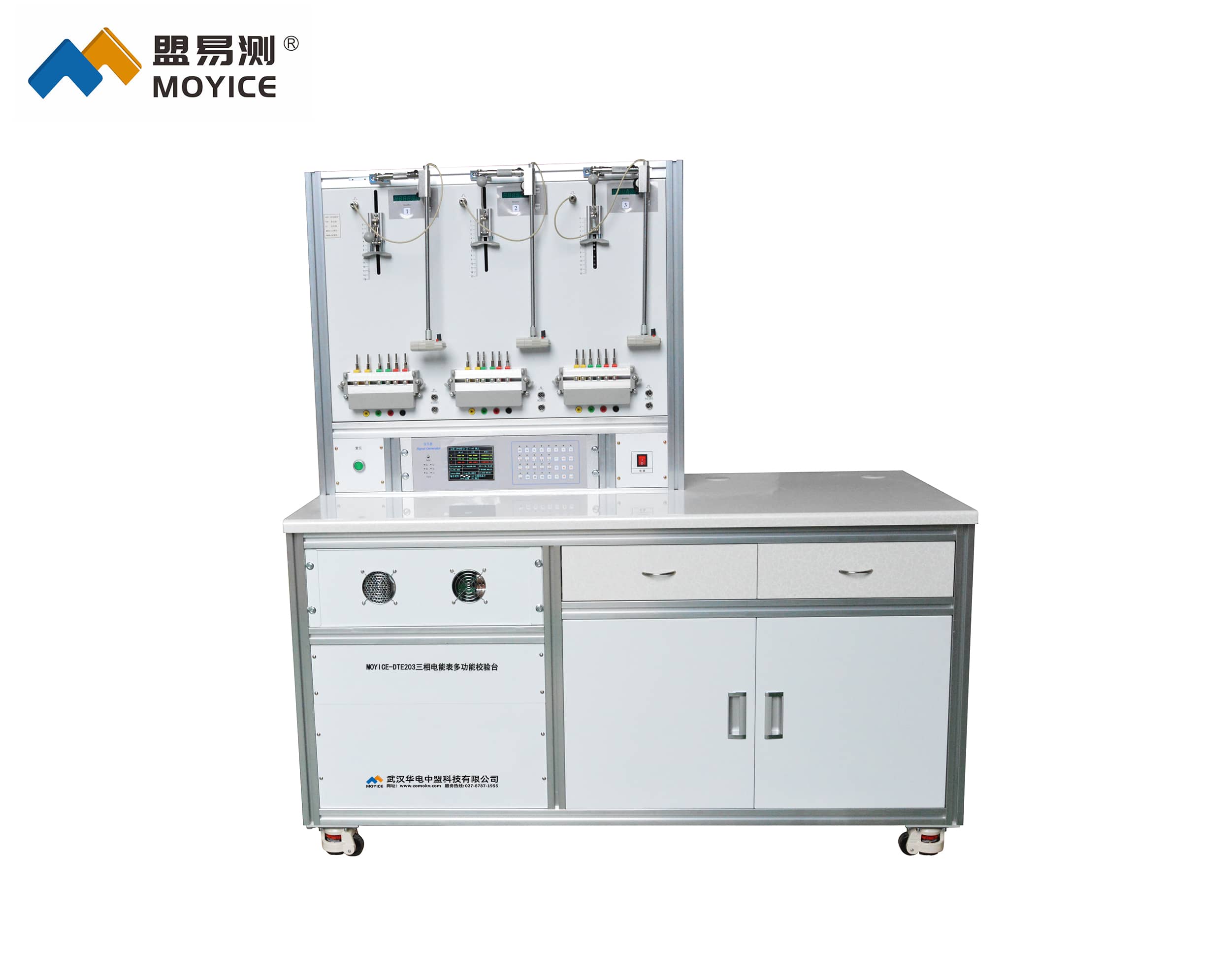

MOYICE-DTE203三相电能表多功能校验台

◆MOYICE-DTE203三相电能表多功能校验台简述

MOYICE-DTE203 三相电能表多功能校验台采用了数字电子技术、模拟电子线路和单片微型计算机等技术，该功率源以MCU单片机为核心，采用了数字合成、数字调频、数字调幅、数字移相、脉宽调制等技术，克服了传统线性放大器效率低、发热严重、可靠性差等缺点，最大特点是工作可靠性高、负载特性好，是新一代理想的多表位电能表校验设备。
本电能表适用于检定电子式和机电式三相多功能表、多费率电能表、预付费电能表和普通电能表。可以检定各种测量原理的无功电能表、包括三相四线跨相无功、三相四线正弦无功、三相三线正弦无功、三相三线移相60度无功等等。

◆MOYICE-DTE203三相电能表多功能校验台技术参数

供电电源：220V ±10%，50Hz/60Hz；
最大功耗：1800VA；
1.虚负荷功率源指标
◆ 输出电压： 3x30V(AC) -  3x380V(AC)；
    调节细度： 当前量程的0.01% ；
◆ 输出电流： 0.1A(AC)- 100A(AC)；
     调节细度：当前量程的0.01%；
◆ 移相范围 ：0-360°；调节细度：0.1°；
电压电流输出频率：45Hz-65Hz ；
调节细度:0.01 Hz；
◆ 正弦波输出时波形的失真度： 电压，电流  ＜ 0.5%；
◆ 正弦波输出时输出时功率源的电压、电流、功率稳定性： ＜0.1% (180s)；
◆ 负载特性：可驱动阻性负载，可驱动感性负载，可驱动容性(小于4uF) 负载；
输出波形：可输出正弦波；
                       可输出 2-21次谐波，总含量应小于40% ；
                       可输出奇次谐波 ；
                       可输出次谐波；
输出容量:  电压源    最大160VA；
      电流源    最大650VA。
2.标准电能表指标
供电电源：220V/240V ±10%，50Hz；最大功耗：30VA ；
测量功能： 电压测量范围 40V(AC)- 480V(AC) ；
                         (内部量程60/120/240/480)
电流测量范围 ：0.001A(AC)- 100A(AC) ；
                 (内部量程0.02/0.05/0.1/0.2/0.5/1/2/5/10/20/50/100)
准确度等级 ：0.05   或   0.1；
        有功电能测量准确度： 0.05%      0.1%  (PF>0.5)；
        无功电能测量准确度：0.1%         0.2%  (PF>0.5)；
预热时间：30分钟 ；
工作环境： 温度 +5 ℃~ +40℃ ；
相对湿度 ：<85%。
