UNITA-4653 变压器直流电阻测试仪

执行标准：DL/T 845.3-2004

产品别名：变压器直流电阻快速测试仪、变压器直流耐压测试仪、变压器绝缘电阻测试仪

产品特性：
※对于 Yn 型、Y 型和△型绕组均可采用三相测量方式进行测试；
※测试过程可自动计算 5S、15S、30S 电阻值变化率；
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

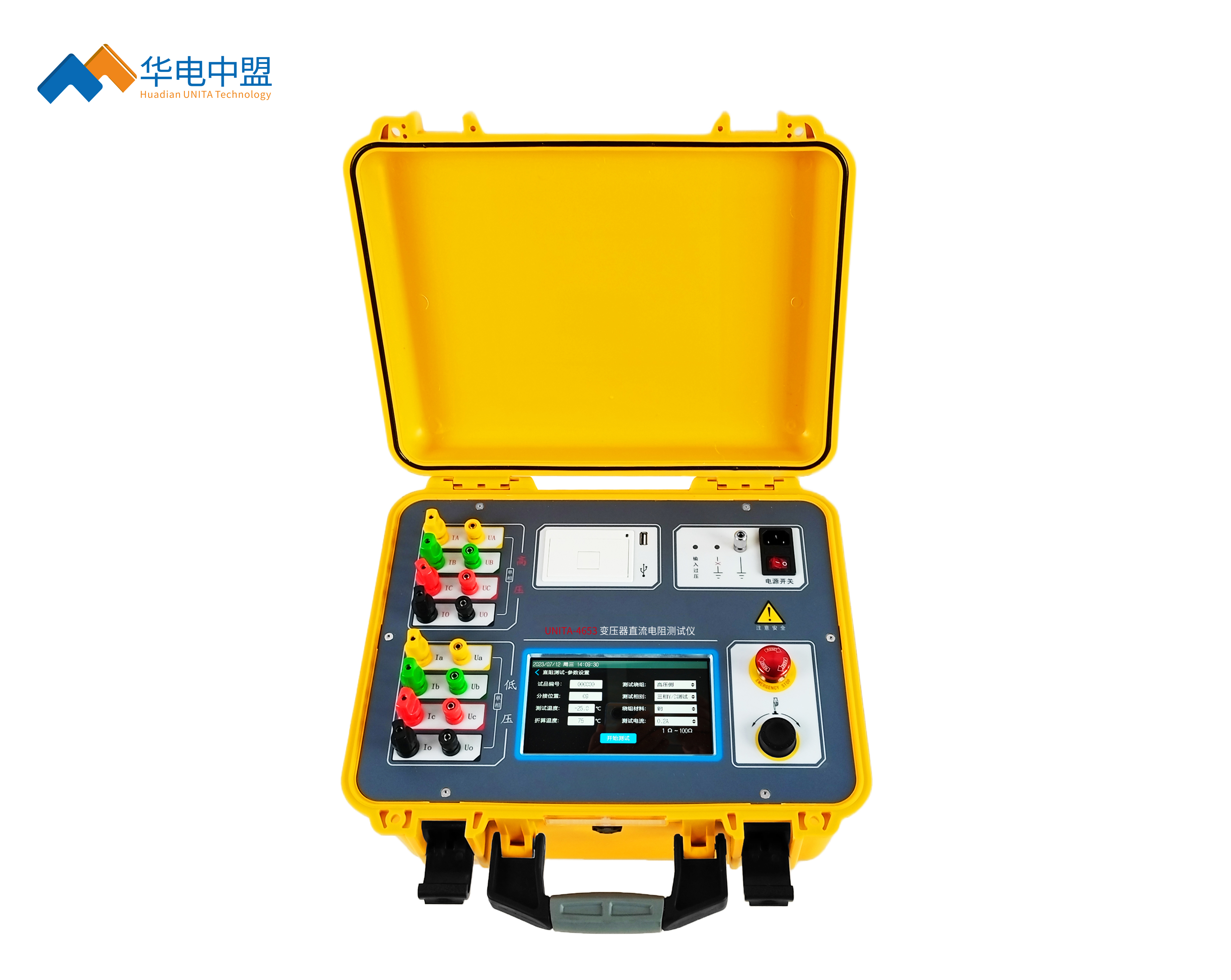

UNITA-4653 变压器直流电阻测试仪

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。

该仪器是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。

屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。

具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。

主要功能与特点

对于 Yn 型、Y 型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。

测试电源zui高输出电流 40A，测试范围 0～25kΩ，满足绝大多数变压器的测试需求；并且集助磁法和消磁功能于一体，满足现场试验多种需求。

测试过程可自动计算 5S、15S、30S 电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。

仪器具有 380V 错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。

仪器配有热敏打印机，本机存储数据 200 条，支持优盘海量存储。

工业级 7 寸真彩大屏显示，清新简约显示风格设计，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。

直阻测试
输出电流	单相 40A、20A、10A、5A、1A、0.2A、10mA、<1mA 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A
测量范围	单相 40 A挡 0.1mΩ～0.5Ω 20 A挡 0.5mΩ～ 1 Ω 10 A挡 1.0mΩ～ 2 Ω 5 A挡 10 mΩ～ 4 Ω 1 A挡 0.1Ω～ 20Ω 0.2A挡 1.0 Ω～ 100Ω 10mA挡 50Ω～ 2kΩ <1mA挡 500Ω～ 25kΩ 三相 20A + 20A挡 0.2mΩ ～ 0.3Ω 10A + 10A挡 0.5mΩ ～ 0.6Ω 5 A + 5 A挡 10 mΩ ～ 1.5Ω 1 A + 1 A挡 0.1 Ω ～ 7.0Ω 0.2A+0.2A挡 1.0 Ω ～ 30 Ω
准确度	±(读数×0.2%+2个字)
工作电源	AC220V±10%, 50/60Hz
使用温度	-10℃～50℃
相对湿度	＜90%，不结露
仪器体积	428mm×350mm×230mm
仪器重量	13.4 kg
