MOYICE-DQE401M手持电能质量测试仪

执行标准：

执行标准：IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326

产品别名：

产品别名：手持电能质量测试仪、智能型三相电能质量测试仪、多功能电能质量测试仪、三相电力质量分析仪

产品特性：

产品特性：
※功耗耗电流410mA，电池满电可连续工作约15小时;
※通道数 4路电压，4路电流；
※频率 40Hz～70Hz；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-DQE401M手持电能质量测试仪简述

手持电能质量测试仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
当前电力应用中，因越来越多的大型用电设备需要，日渐复杂的电网系统所产生的故障也越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。
电能质量测试仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；使用两片高精度ADC芯片对模拟信号进行采集，最高采样速率可达1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使仪表对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置32G内存卡用于存储长时间趋势曲线记录，可同时记录20个电量参数(可根据需要选择)，1s采集记录一次，可记录存储长达960天的趋势曲线记录。
电能质量测试仪又名智能型三相电能质量测试仪、多功能电能质量测试仪、三相电力质量分析仪等，同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

技术参数

◆MOYICE-DQE401M手持电能质量测试仪技术参数

电源	11.1V 7800mAh电池（9节带保护板18650可充锂电池）；外接电源（充电器直接供电）。
电池电量指示	电池符号5格显示电量，当电池电量过低时,提示1分钟后自动关机。
功耗	耗电流410mA，电池满电可连续工作约15小时。
显示模式	LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。
钳口尺寸	尖小形电流钳：7.5mm×13mm；
仪器尺寸	长宽厚：265mm×215mm×85mm。
通道数	4路电压，4路电流。
线电压	1.0V～2000V。
相电压	1.0V～1000V。
电流	电流钳：10mA～10.0A；
频率	40Hz～70Hz。
CT变比	有
电力电量参数	W，VA，Var，PF，DPF，cosφ，tanφ。
电能参数	Wh，Varh，Vah。
谐波	有，1～50次。
总谐波失真	有，1～50次，各相。
专家模式	有。
暂态记录组数	150组。
电压闪变	有。
启动电流模式	有，100秒。
三相不平衡度	有。
记录	960天(同时记录20个参数，每1秒记录1点)。
最小最大记录值	有，可测一段时间内的最大最小值。
告警	40种不同类型参数选择，12800组告警日志。
峰值	有。
截图容量	60个。
菜单语言	中文、英文。
通讯接口	USB。
自动关机	在告警/趋势图记录/启动电流侦测/暂态捕捉/在线功率和电能模式(等待或者进行中)下，仪器不自动关机。
	在其它测试模式下，不在测试状态或无按键操作15分钟后，提示1分钟后自动关机。
背光功能	有，适合昏暗场所及夜间使用。
仪器质量	主机：约1.6kg(带电池)；
	尖小形电流钳：约125g×4；
	测试线与电源适配器：约900g；
	总质量：约16kg(含包装)。
电压测试线长	3m。
电流钳线长	2m。
工作温湿度	-10℃～40℃；80%Rh以下。
存放温湿度	-10℃～60℃；70%Rh以下。
输入阻抗	测试电压输入阻抗为：1MΩ。
耐压	仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。
绝缘	仪器线路与护套外壳之间≥10MΩ。
结构	双重绝缘，带绝缘防振护套。

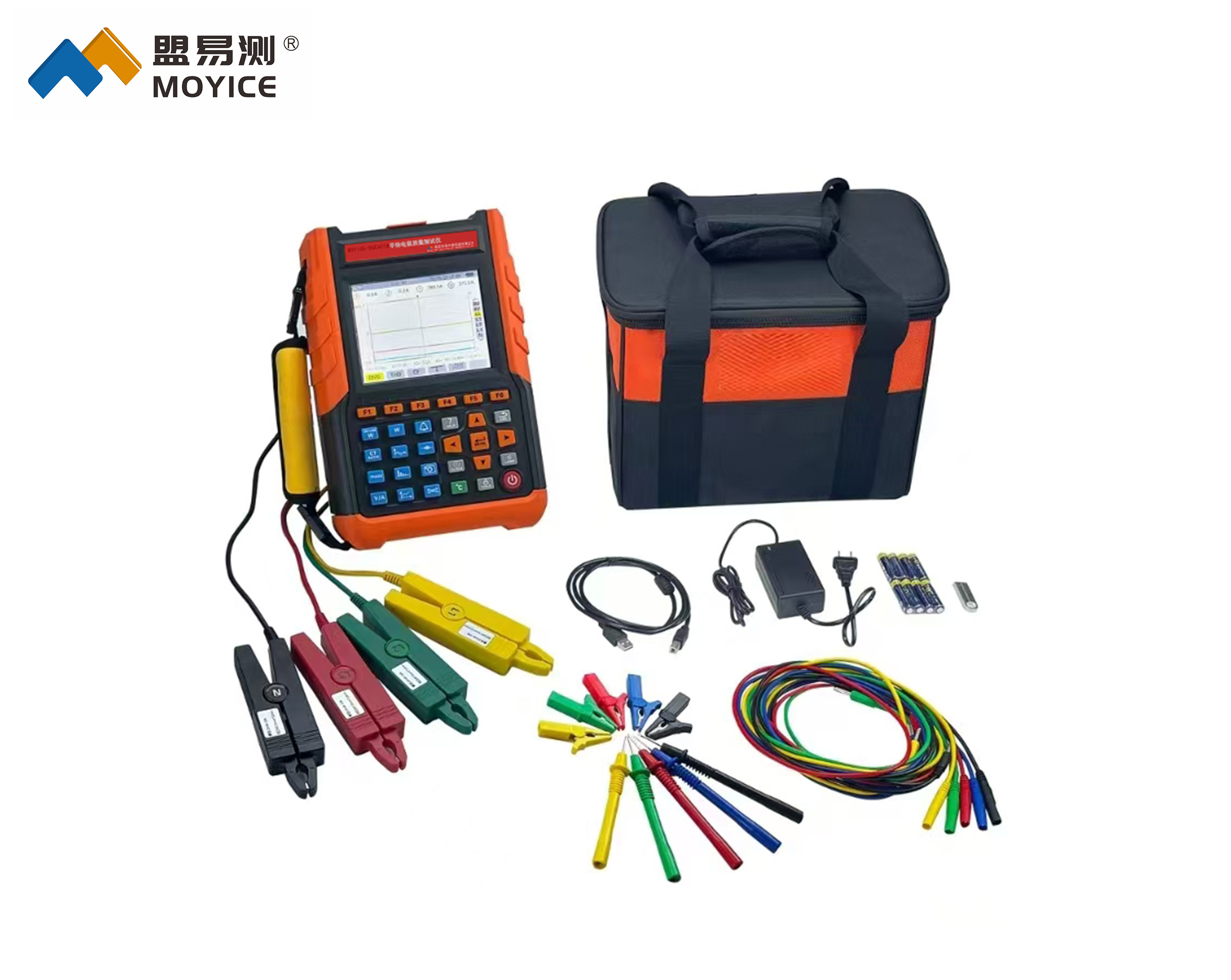

产品附件
