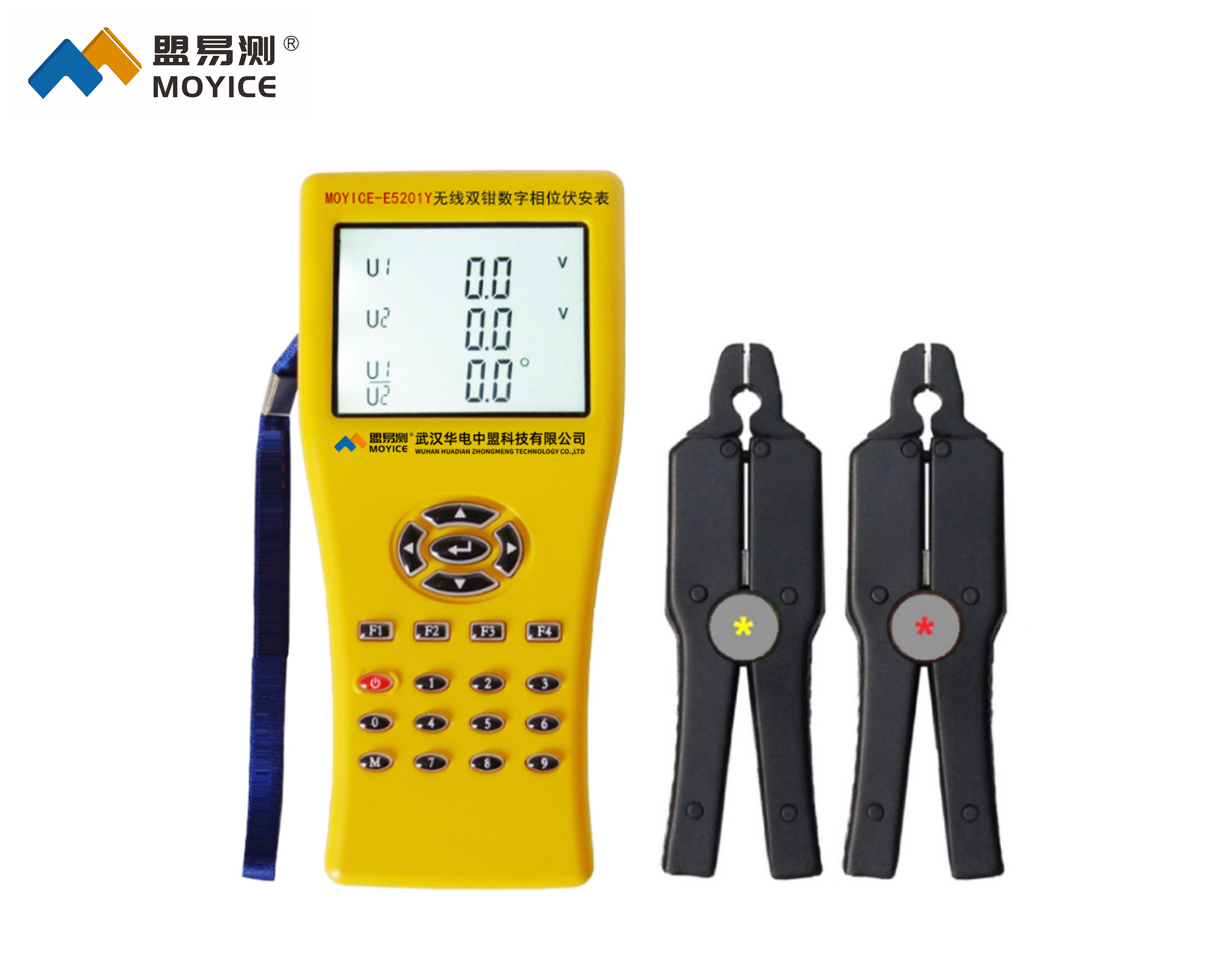

MOYICE-E5201Y无线双钳数字相位伏安表

◆MOYICE-E5201Y无线双钳数字相位伏安表简述

手持式多功能无线双钳数字相位伏安表是专为现场测量电压、电流、功率、功率因数、频率、相位而设计的现场测量仪器。该仪器可以方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，电网并网前核相，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能），广泛适用电力行业继电保护、电能计量、防窃电等部门使用，同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

◆MOYICE-E5201Y无线双钳数字相位伏安表特点

1.采用60×50大屏幕液晶显示屏，高亮度背光。
2.直接功能键操作，无须换档自动切换量程，测量并显示电压、电流真有效值、显示U-U、U-I、I-I的各种相位关系，实时测量有功功率、无功功率、视在功率、频率及功率因数。
3.一屏显示3组数据，界面显示直观清晰，测量数据可锁定。
4.仪器内置充电锂电池供电，关闭背光灯可连续工作18小时以上，开启背光时可连续工作8小时以上，具有欠电指示。
5.电流幅相特性平坦，可在5mA-10A范围内准确测量相位。
6.双通道对称设计，相互绝缘，安全可靠, 可检测判别变压器的接线组别和并网前核相，测U-U相位值时，两电压输入回路绝缘隔离,不会造成被测线路短路以至烧毁仪表。
7.工作状态自动识别，测量端无任何信号接入时仪器自动关机进行节电管理，有信号接入正常工作状态时不关机。
8.配尖嘴型钳形电流互感器，测量精度高，抗干扰能力强，排线密集的场合使用尤其方便。
9.仪器内置万年时钟芯片，可准确记录检测时间，以备查询。
10.内置存储器，能保存60组测量数据，可通过面板上的功能键查阅已保存的数据组。
11.配备数据管理软件，将测量数据组上传计算机，打印标准报表。
12.仪器使用简单、操作方便非常适用于各电力院校作为接线判别培训工具及教学仪器使用。
13.超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。
14.蓝牙无线通讯可与安卓手机或平板联机，使用智能APP软件采集现场测量数据并可通过“导入/导出”功能，以微信、QQ等方式将数据文件发送给好友，打开APP查看分析数据。
15.可选配微型打印机，现场打印检测数据。
16.可选配500A电流钳，测量低压电流互感器变比及角差。

◆MOYICE-E5201Y无线双钳数字相位伏安表技术参数

1.参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：居中
（f）测量相位时被测信号幅值范围：100～220V、10mA～5.000A
（g）外参比频率电磁场干扰：应避免
2.额定工作条件
（a）环境温度：（-15～+40）℃
（b）环境湿度：（0～90）% RH
（c）海拔高度：小于1500米
（d）被测信号波形：正弦波、β=0.05
（e）被测信号频率：45-65Hz
（f）被测载流导线在钳口中的位置：任意位置
3.主要技术指标

注:当电流信号为5mA-10mA,电压信号为5V-10V时，相位误差在±3.0°。

额定工作条件下，被测量的额定工作误差不超过相应基本误差极限的两倍。
频率测量可根据用户要求订制25Hz-70Hz，用于铁路线路相位的测量。
4.测量通道特性
电压通道：5-500V    输入阻抗：>500kΩ
最小分辨率：0.001V
电流通道：5mA-10A    最小分辨率：0.1mA
电流输入方式：钳形电流互感器转换输入
显示位数：4位半显示
整机准确度：0.5级
5.工作电源
内置直流充电锂电池 2000mAh/DC3.7V
外接市电适配器供电 AC220V/DC5V
6.外形尺寸
主机外形尺寸：185×85×41（mm）  重量：260g（含电池）
钳表外形尺寸：142×42×18（mm）  重量：180g/把
整机外形尺寸：280×235×130（mm）重量：2560g/套
7.安全特性
耐压:电压、电流输入端与表壳之间、钳形电流互感器铁芯与钳柄及副边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz的正弦波交流电压历时 1min 的试验。
绝缘电阻:仪表端子与外壳之间、钳形电流互感器铁芯与钳柄及副边绕组线圈之间≥100MΩ。
