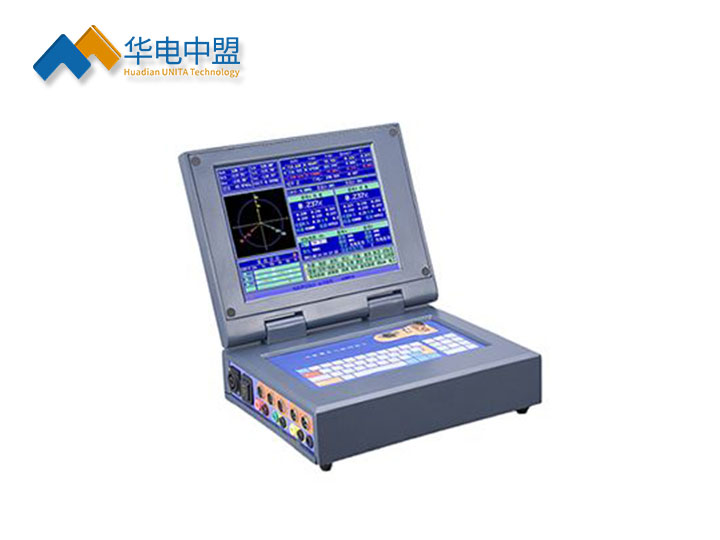

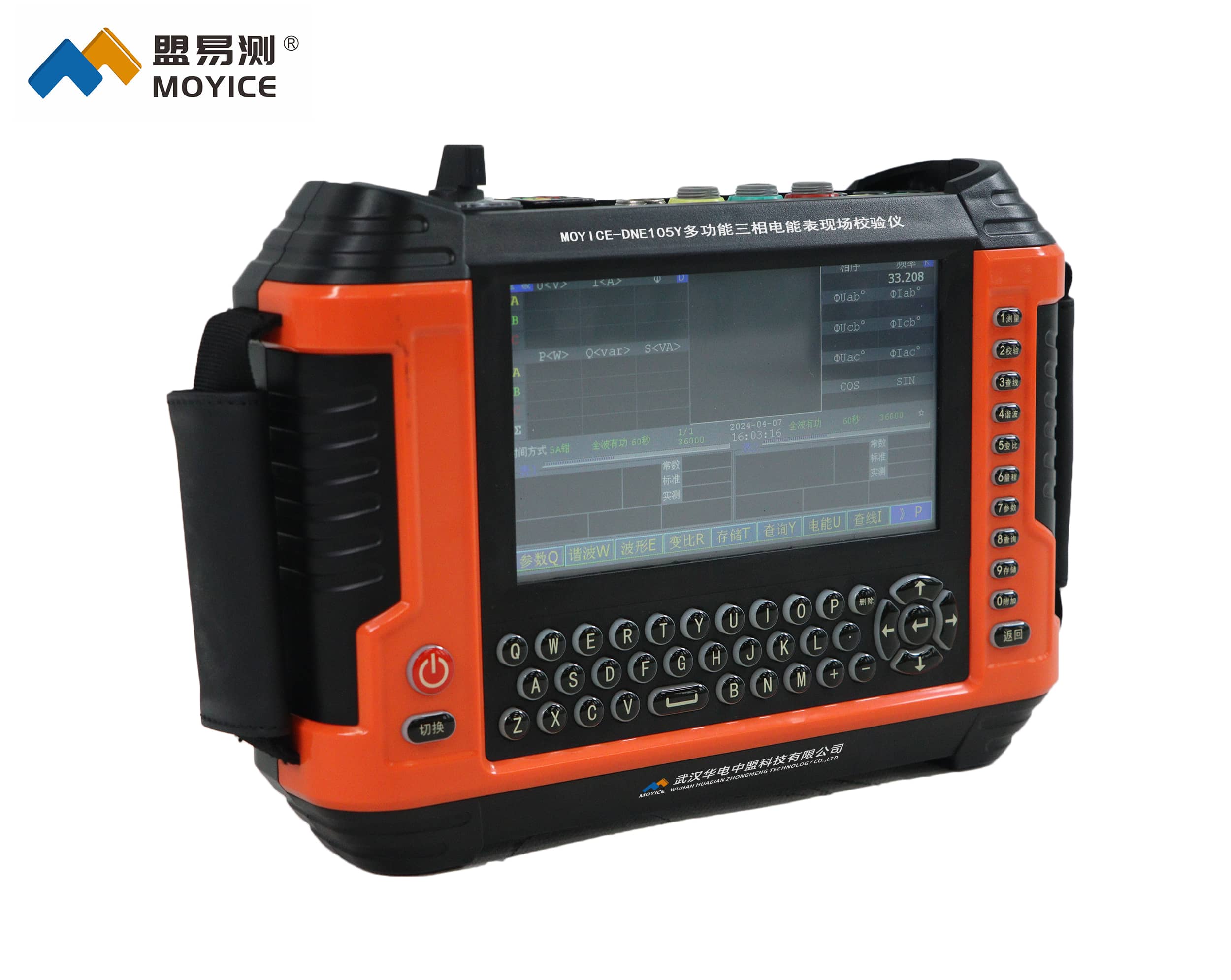

UNDX-3Y多功能三相电能表现场校验仪

执行标准：DL/T585-1995、 DL/T614-2007、DL/T645-2007

产品别称：多功能三相电能表现场校验仪、多功能电能表校验装置、三相电能表检定装置、电能表校验台、三相多功能电测量仪表检定装置、多功能电能表校验装置、三相多功能电能表校验台、多功能三相电能表检定装置

产品特性：
※钳表:5A、100A、500A、1000A;
※输入频率范围：45-55Hz；
※)频率测量误差：±0.01Hz；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

多功能三相电能表现场校验仪

产品特点
•该仪器采用了10.4寸工业级TFT大彩屏，显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
•同时测量有功电能误差、无功电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。
•仪器内无可调电阻，所有误差全部采用软件修正。
•中文输入，输入键盘采用电脑键盘排列方式排列。
•带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
•实时测量A、B、C三相电压、电流的2-21次谐波，及时了解电网的供电质量。
•测量A、B、C三相电压、电流的波形。
•宽电源55V-260V工作，在电压高于260V时，自动保护。
•宽量程0.2A-5A，过载一倍，所有测量点保证0.1%和0.05%的准确度，保证CT二次额定电流为1A时的测量指标。
•所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。
•具有USB接口，连接优盘，形成超大型空间，方便数据拷贝。
•测量无盲区，测量国内外所有种类的电能表。

◆多功能三相电能表现场校验仪产品特点
•32位高速数字信号处理器
•国内第一个采用TI的32位高速150MHz DSP，及AD公司的高性能12通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。
•同时测量有功、无功或两个电能表的误差
•比传统的校验方式提高一倍以上的工作效率。
•接线仿真功能
•仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
•不平衡测量
•可测量电压质量，三相三线、三相四线电流不平衡。
•快速简洁查出隐蔽性的故障、偷电、漏电等异常情况。
•5A钳误差自检
•仪器内可产生5A、0.5A的电流信号加到5A钳上，以测量钳表的误差。
•解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。
•自动录入电能表号码
•支持条形码扫描枪，自动录入电能表编码。
•红外读取头，自动读取多功能电能表数据
•利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645、兰吉尔IEC1107规约。
•PT、CT二次负荷在线测试
•非常高的稳定性参见附件五
•仪器内带512M电子盘
•在高供高计时，空载也可识别接线。更小2mA启动电流。

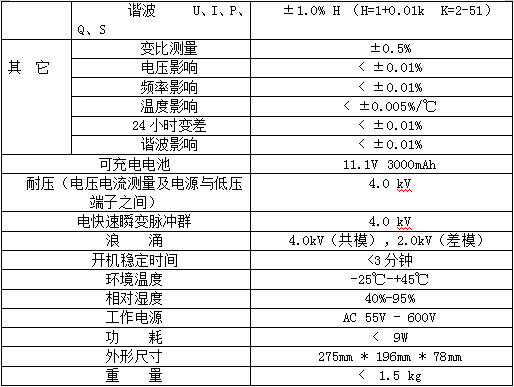

◆多功能三相电能表现场校验仪技术参数

电压量程					30V～480V	5A 端子	有功电能、功率	±0.05% ±0.1%
电压误差					±0.05% ±0.1%		无功电能、功率	±0.2%
电流量程 (过载一倍)		端子			0.2-5A宽量程（保证指标）		电流	±0.05% ±0.1%
						5A 钳表	有功电能、功率	±0.1% ±0.2%
		钳表			5A、100A 500A、1000A		无功电能、功率	±0.2%
							电流	±0.1% ±0.2%
输入频率范围					45-55Hz		自检电流	5A 、0.5A
频率测量误差					±0.01Hz		自检误差	±0.１%
相位测量范围					-180°~ +180°	大电流钳	有功电能、功率	±0.2% ±0.5%
更大相位误差					±0.05°±0.1°		无功电能、功率	±0.2% ±0.5%
谐波测量					±0.05%		电流	±0.2% ±0.5%
谐波测量范围					2-21次	其它	变比测量	±0.2% ±0.5%
脉冲常数	低频		5A		3600P/kWh		电压影响	< ±0.01%
			其它		3600*(5/Ie)P/kWh		频率影响	< ±0.01%
	高频		5A		3.6x10⁷P/kWh		温度影响	< ±0.005%/℃
			其它		3.6x10⁷*(5/Ie) P/kWh		24小时变差	< ±0.01%
							谐波影响	< ±0.01%
	注：Ie--额定电流					开机稳定时间		<3分钟
工作电源				AC 55V - 260V		环境温度		-25℃- +45℃
功耗				< 17W		相对湿度		40%-95%
外形尺寸				330mm280mm75mm		重量		< 3kg
