◆UNDNC-3006
三相电能表现场校验标准装置

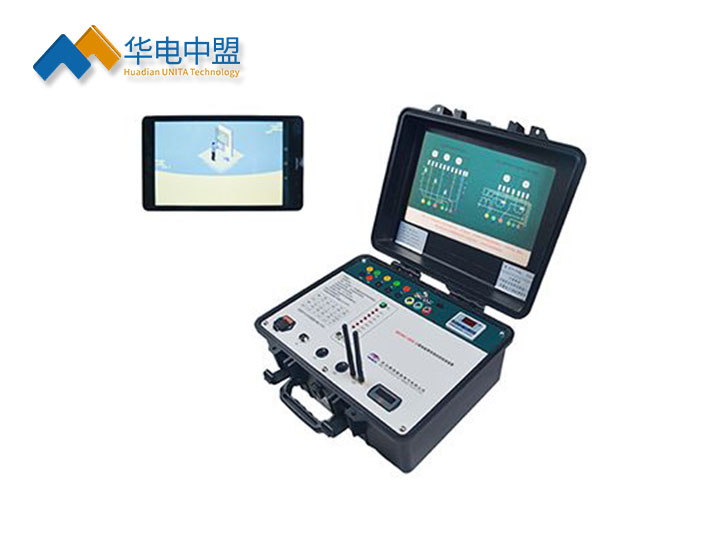

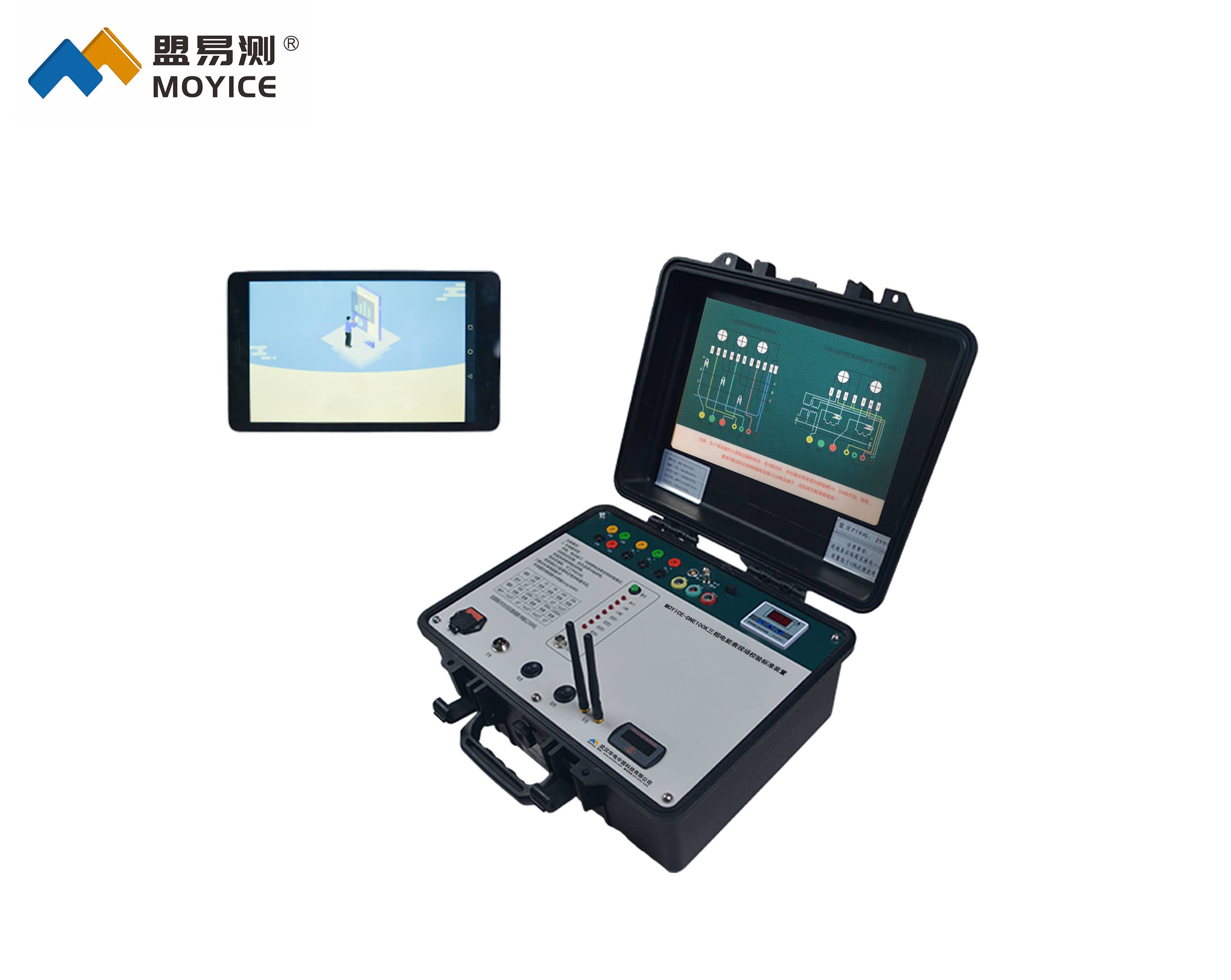

产品概述
三相便携式校验装置采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验，它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。
◆UNDNC-3006三相电能表现场校验标准装置功能特点
1.仪器特点
1)采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。
2)采用zui新DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。
3)采用zui新RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。
4)采用小型高效PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。
5)具有完善的保护功能，具有电压短路报警，电流开路和过载报警。
6)内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）
7)配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）
8)可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。
9)配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。
2.主要功能
1)潜动试验
2)起动试验
3)基本误差
4)谐波功能
3.多功能试验 （需配合管理软件）
1)影响量试验
2)示值误差
3)日计时误差
4)zui大需量误差
5)通信规约一致性检查
6)时段投切误差
◆UNDNC-3006 三相电能表现场校验标准装置技术指标
1. 装置等级：0.05级、0.1级
2. 电脑联机端口：RS232通迅口
3. 三相源技术参数：
1)输出电压：
3 * 57.7V Y 3*100V ∆
3 * 220V Y 3*380V ∆
2)调节幅度：0～120％连续可调
3)调节细度：优于0.01％
4)输出电流：25mA、0.1A、1A、5A、25A、100A
5)调节幅度0～120％连续可调；调节细度优于0.01％
6)zui小输出电流：1mA （精度：＜5%）
7)输出功率：（电压回路）3×50VA
（电流回路）3×150VA
8)输出电压、电流、功率稳定度：≤0.02％/120S
9)输出电压、电流波形失真度：≤0.5％
10)三相对称度：优于120°土0.3°
11)频率范围：45Hz～65Hz 调节细度：0.01Hz
12)移相范围：-180.0°～180.0° 调节细度:0.01°
13)指示仪表等级：电压、电流表准确度为土0.01%
相位表准确度为 土0.01°
频率表准确度为 土0.01Hz
4.内置三相标准表技术参数：
1)电压输入
① 输入范围（V）：40-480
② 输入量程（V）：60、120、240、480
③ 过载能力（V）：600
④ 输入负载：≤0.5mA（480V）
2)电流输入
① 输入范围（A）：0.01~100
② 输入量程（A）：100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
③ 过载能力（A）：150
3)准确度
① 准确度等级：0.05级 (0.1A~120A)
② 功率测量准确度
a.有功功率测量准确度：0.05%/0.1%（PF≥0.5）
b.无功功率测量准确度0.1%、0.2%（PF≥0.5）
③ 电能测量准确度
a.有功电能测量准确度0.05%、0.1%（PF≥0.5）
b.无功电能测量准确度0.1%、0.2%（PF≥0.5）
5.装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。
6.可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调
7.供电电源：230V士10％～50Hz
8.zui大功耗：300VA
9.工作环境：温度20℃土5℃ 相对湿度≤85％
