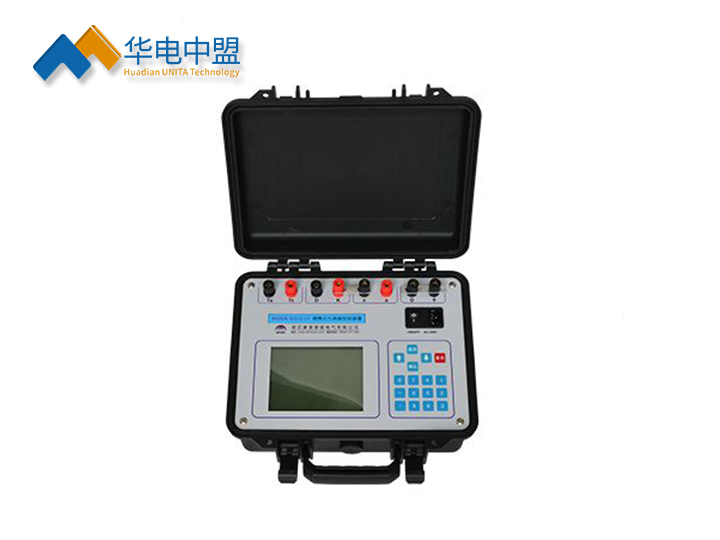

UNITA-8050/35 便携式互感器校验装置

执行标准：

执行标准：GB1208-2006《电流互感器》 GB1207-2006《电压互感器》 JJG169-2010《互感器校验仪检定规程》

产品别名：

产品别名：便携式互感器校验装置、便携式互感器校验台、便携式互感器校验仪

产品特性：

产品特性：
※接线方便，抗干扰能力强，便于携带;
※测量数据通过通信口传送给计算机；
※正交分量（分）：0.001~599.9；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

便携式互感器校验装置

简介
UNITA-8050/35 便携式互感器校验装置是我公司开发的新一代便携式互感器检定仪器，是电力系统、冶金、铁路、化工等部门进行电力计量的理想测试设备。该装置携带方便，接线简单，提高了在室内外实验操作时的测试效率。
具体功能特点介绍：
1.优先的硬件体系结构。采用高性能的32位浮点DSP、高性能A/D芯片，实现信号的精确计算。
2.丰富实用的测试功能模块，满足众多用户测试需求。即可单独使用，也可与本公司zui新生产的极速互感器校验台配合使用。
3.采用了高分辨率大屏幕液晶显示，中文菜单操作界面更加友好、美观，人性化的界面设计，使操作更加方便、快捷。
4.整个仪器采用塑料型材机箱，内体积小、重量轻，携带方便。
5.设定软硬件双报警功能安全系数高。
UNITA-8050/35 便携式互感器校验装置内部采用金属框架结构，整个仪器装于塑料型材机箱内。电源开关、液晶显示屏、接线端子和操作键都置于面板上。该仪器接线方便，抗干扰能力强，便于携带，适合现场和实验室使用。基准信号和差值信号经信号输入部分进入各自通道。在各自的通道中信号经放大、滤波、A／D转换进入DSP。信号经过FIR数字滤波和富氏算法得到基准百分值、角差、比差。测量数据通过通信口传送给计算机，供计算机打印出具检定证书。当与校验台联机时，RS485通讯口向校验台发出控制信号，控制电子调压器的升降和被校互感器台位和标准切换。

便携式互感器校验装置详情图

技术参数

便携式互感器校验装置主要技术指标
1. 装置使用的环境条件
温度：5C~40C  相对湿度：<80%（25C）海拨高度：<2500m
电源频率：50Hz 0.5Hz 电源电压：220V5V
2.便携式互感器校验装置相关参数
2.1 测量范围：
同相分量（%）：0.0001~199.9 分辨率：0.0001
正交分量（分）：0.001~599.9   分辨率：0.001
阻抗（）：0.0001~60.0   分辨率：0.0001
导纳（ms）：0.0001~60.0   分辨率：0.0001
2.2 基本误差：
同相分量： X=（X×2%+Y×2%2个字）
正交分量： Y=（X×2%+Y×2%5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1级
2.3 工作范围：
电流：（1%-149%）In （In=5A）
  （5%-149%）In （In=1A）
电压：（5%-149%）Un （Un=100V，150V，100V/）
  （5%-199%）Un （Un=100V/3）
2.4 工作负荷：
电流： To对Tx<0.12 cos=1
电压： a对x<0.25VA (100V)
2.5 极性错误指示
额定工作电流（电压）的5%以上，误差超过180%时，应有极性指示。
注意:如果大于额定工作电流(电压)的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流(电压),以免烧坏仪器.
2.6 变比错误指示
额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
2.7 绝缘和耐压试验及说明：
端子Tx和（）端子相通
K和D端子均与（）端子不通
电源插座对外壳能承受1.5KV，1min耐压
2.8 外型尺寸：（L 330×W 280×H 140）mm3
2.9 重量：3kg
