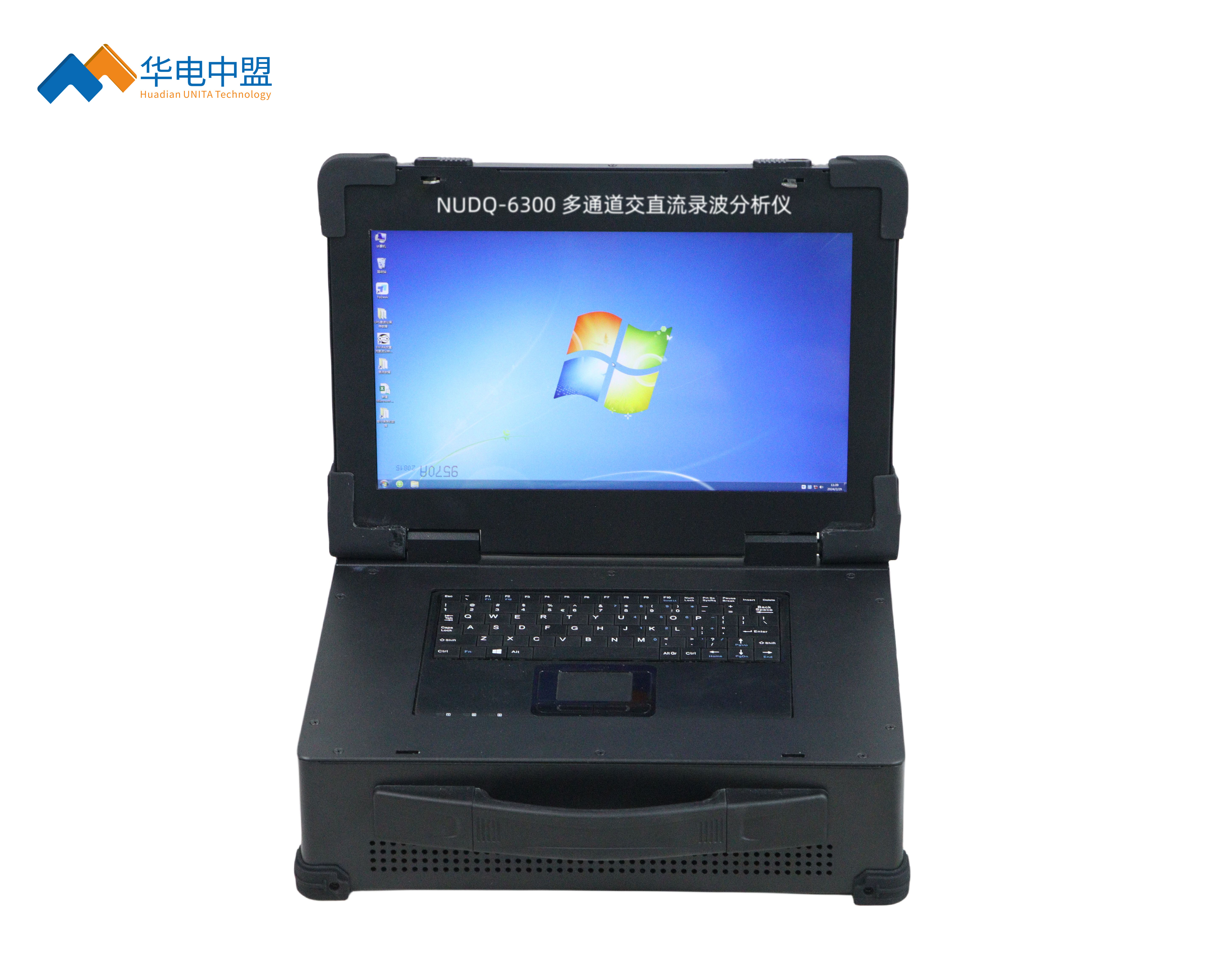

UNDQ-6300 多通道交直流录波分析仪

执行标准：JJF 1288-2011

产品别名：多通道交直流录波分析仪、多通道波形记录分析仪、高精度多通道功率分析仪

产品特性：
※提供五类视窗界面；
※所有通道内置自动增益补偿，同时提供计量互感器/传感器误差线性修正系数；
※可根据用户的需求定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

UNDQ-6300 多通道交直流录波分析仪

UN系列多通道交直流录波分析仪是用于低中压交直流电压、电流实时数据监测、记录和分析的专用仪器。

通道共享采样率，单通道时zui高速5M（0.2us/点）。

支持根据所监测的信号范围选配电压、电流传感器，副边以同轴传输线进入系统。也可选配高速高压差分探头或高速电流探头。

支持设备级联，同步触发采样，并提供合并分析工具。

提供五类视窗界面：三相交流电压电流分析视窗、三相交流电流分析视窗、对比波形视窗、混合信号分析视窗、自由观察视窗。每类视窗界面均可自定义四组同步实时观察组合。

所有通道内置自动增益补偿，同时提供计量互感器/传感器误差线性修正系数。

对每路单相交流信号实时计算有效值、zui大值、总谐波THD%。

对三相交流电压电流信号实时计算有功功率、无功功率、视在功率、功率因数、正序/零序/负序电流。

对三相交流电流信号实时计算正序/零序/负序电流。

谐波分析次数zui高到63次，可选择单路信号进行详细谐波分析。

对直流信号实时计算当前值、有功功率。

对数据记录进行精度设置、储存。

对历史记录进行实时提取，分段截取和单独存储成excel。

默认提供两路可同步的任意波发生器，选配功率放大器。

默认提供8路可编程DIO，选配功率放大器或矩阵开关。
