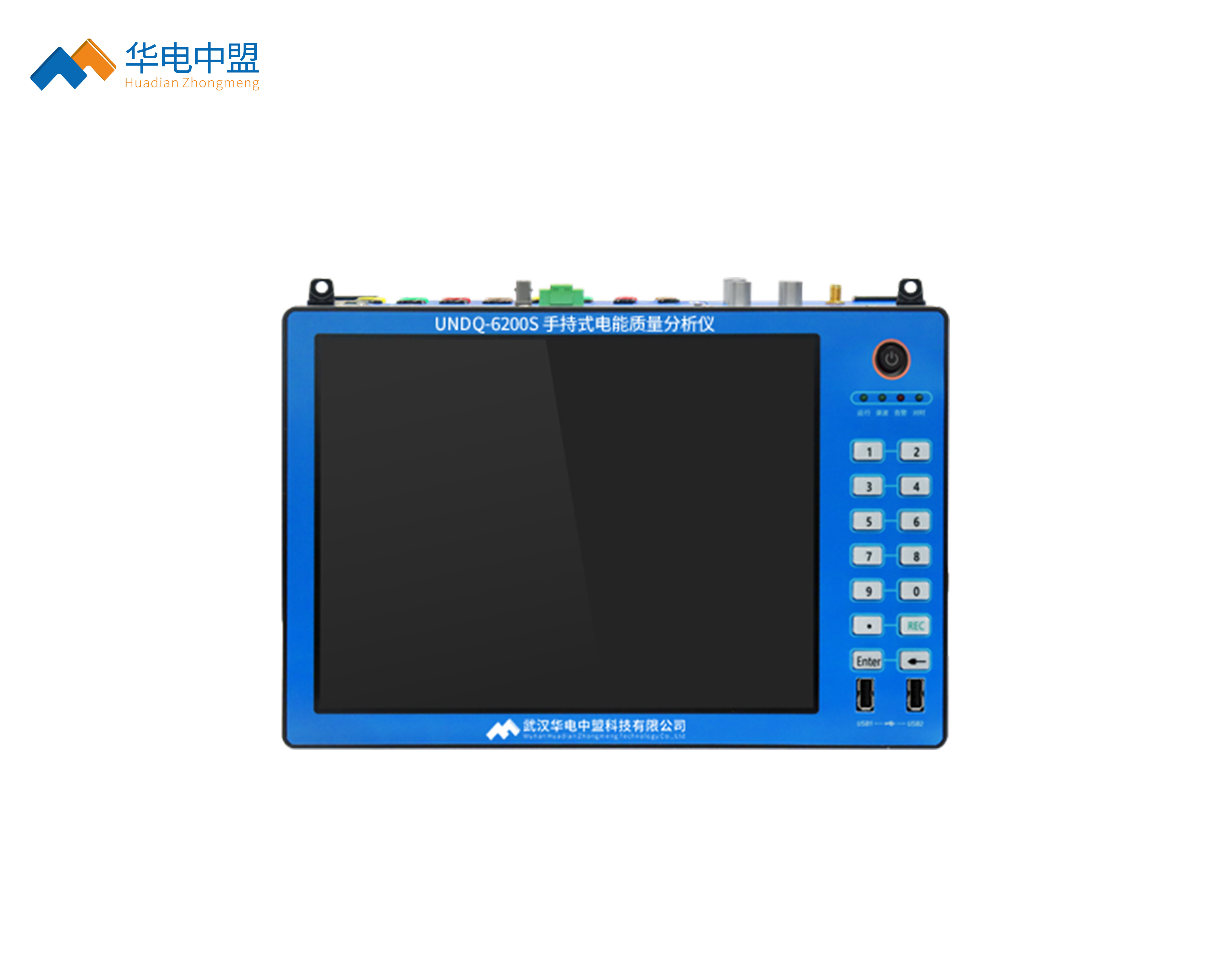

◆UNDQ-6200S 手持式电能质量分析仪产品简介
理想的电力系统向用户提供的应该是一个恒定的工频的正弦波形电压，而随着电力电子技术发展，直流输电以及大功率单相整流技术在工业部门和用电设备上被广泛使用，如大功率可控硅器件、开关电源等，这些非线性负荷会注入谐波电流，从而引起电网电压畸变，使电网波形受到污染。
MEDQ-6200S手持式电能质量分析仪采用嵌入式图形系统，以及高速大规模FPGA、高性能PowerPC CPU为核心，结合高性能的嵌入式实时操作系统而设计的，适用于变电站、电厂及工矿企业等需要不间断在线监测谐波及电能质量的场合。
◆UNDQ-6200S 手持式电能质量分析仪产品技术特点
1.上位机采用Ubuntu系统，易操作，易上手。可直接在上位机调取相关数据文件并分析；
2.该可实时监测系统频率值，频率偏差；
3.可实时监测电压电流基波有效值、真有效值、相位角度、有功功率、无功功率、视在功率、功率因数等；
4.可实时监测电压电流谐波及间谐波含有率、含有量、谐波总畸变率THD值、谐波功率值；谐波监测次数最高支持63次，间歇波监测0.5~62.5次，间歇波监测分辨率为5Hz；
5.谐波，间谐波测量均满足标准规定的A级精度要求；
6.可实时监测电压、电流三相不平衡度；
7.可实时监测电压波动、短时间电压闪变Pst和长时间电压闪变Plt值；
8.可实时监测电压骤降、聚升、短时中断事件、电压闪变事件；
9.可记录电压电流谐波越限、闪变越限、不平衡度越限，电压偏差、电流偏差、频率偏差等事件，并给出告警信号；
10.电能质量数据支持PQDIF文件格式存储，文件保存时间不低于60天，PQDIF文件可记录电压时间波形曲线及有效值变化曲线；
11.具备暂态录波，定时录波，稳态记录等功能；
12.强大的波形分析功能，可对记录的波形的各项电气参数进行解析；
13.通道类型全面。可按客户需求定制不同量程不同类型的通道；
14.电流回路采用钳形互感器方式进行测量。优点是采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量。并且根据用户的测量范围不同可以选配不同量程的钳形表；
15.支持多种对时方式；
16.采用大屏幕进口彩色液晶作为显示器，人机对话界面友好；
17.导电硅胶按键，手感好、寿命长、设计合理、操作方便；
18.体积小，重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

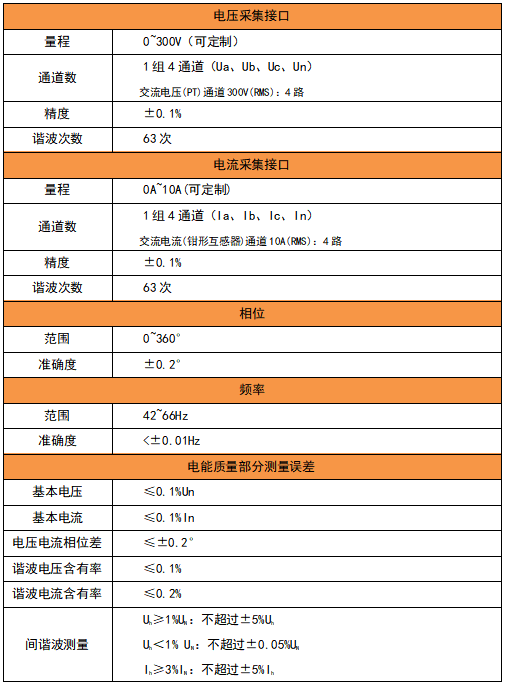

◆UNDQ-6200S 手持式电能质量分析仪产品技术参数
