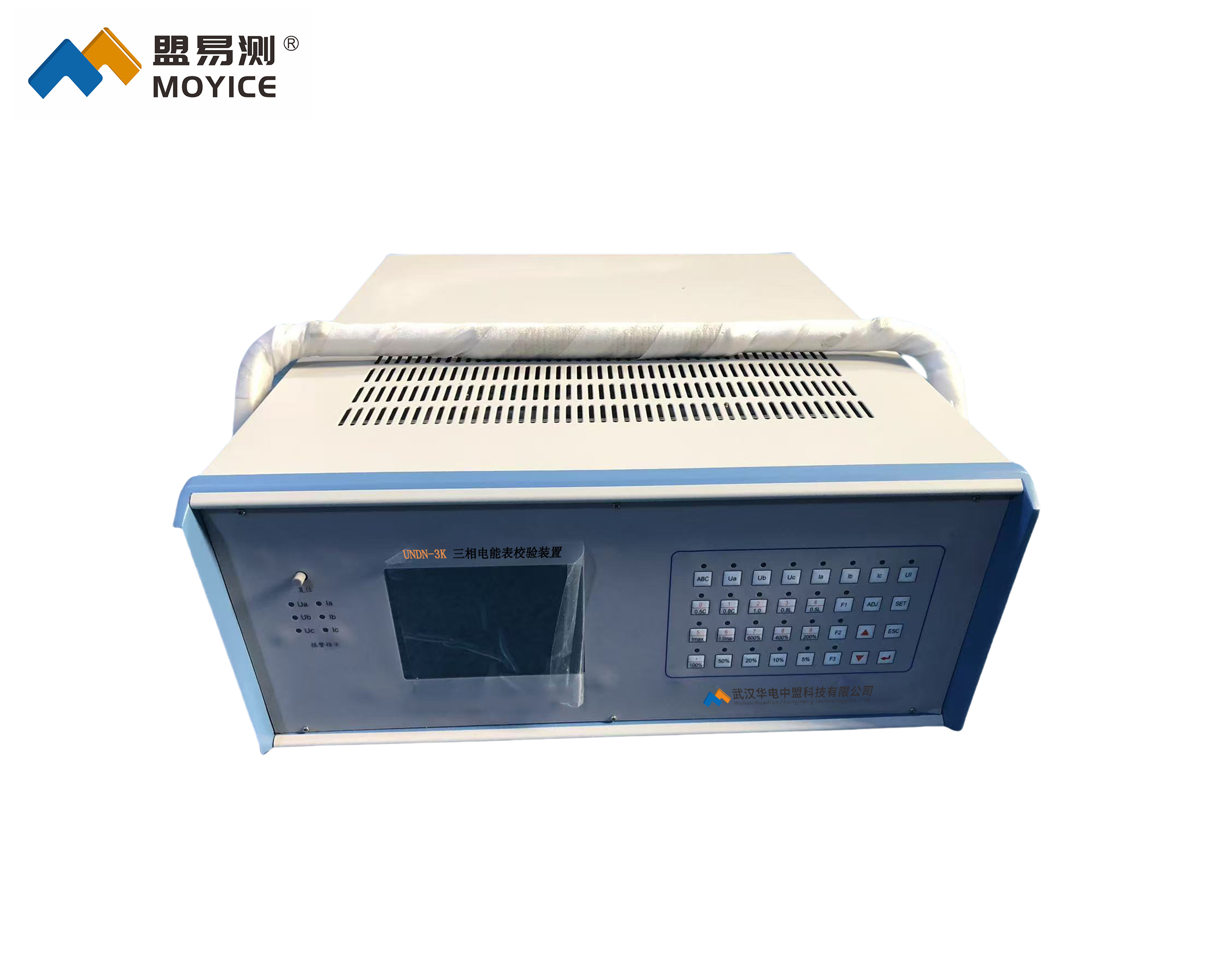

UNDN-3K 三相电能表校验装置

执行标准：

参考标准：JJG440-2008

产品别名：

产品别名：三相电能表现场校验标准装置、电能表校验仪、电能表现场校验仪、三相电能表现场校验仪、电能表现校仪、三相电能表检定装置

产品特性：

产品特性：
※采用程控电子源，稳定度高、可靠性好、转换效率高，体积小巧;
※供电电源：220V ±10%，50Hz/60Hz;
※输出电压： 3x30V(AC) - 3x400V(AC)；
产品品牌：盟易测
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆UNDN-3K 三相电能表校验装置简述

三相功率源采用了数字电子技术、模拟电子线路和单片微型计算机等技术，为满足电能测试领域对虚负荷功率源的需求而专门开发的轻便型小功率虚负荷功率源，特别适合于负载功率不大的测试应用领域，装置设计为便携式结构，可灵活方便地进行移动或携带。

◆UNDN-3K 三相电能表校验装置特点
1)采用程控电子源，稳定度高、可靠性好、转换效率高，体积小巧。
2)电流量程自动转换，电压、电流输出故障自动检测、报警并保护。
3)配有标准RS-232C通讯接口可由计算机程控操作。

技术参数

◆UNDN-3K 三相电能表校验装置技术参数
◆供电电源：220V ±10%，50Hz/60Hz；
◆最大功耗：600VA
◆外形尺寸：480mm X 200mm X 550mm
◆虚负荷功率源指标
◆ 输出电压： 3x30V(AC) - 3x400V(AC)；
◆ 调节细度：当前量程的0.01%
◆输出电流： 0.1A(AC)- 100A(AC)
◆调节细度：当前量程的0.01%;
◆移相范围：0-360°；调节细度：0.1°;
◆电压电流输出频率：45Hz-65Hz ;
◆调节细度:0.01 Hz;
◆正弦波输出时波形的失真度：电压，电流＜ 1%;
◆正弦波输出时输出时功率源的电压、电流、功率稳定性：＜0.1% (180s);
◆负载特性：可驱动阻性负载，可驱动感性负载，可驱动容性(小于4uF) 负载；
◆输出波形：可输出正弦波；
◆可输出 2-21次谐波，总含量应小于40% ；
◆可输出奇次谐波；
◆可输出次谐波；
◆输出容量: 电压源最大50VA
◆电流源最大160VA
