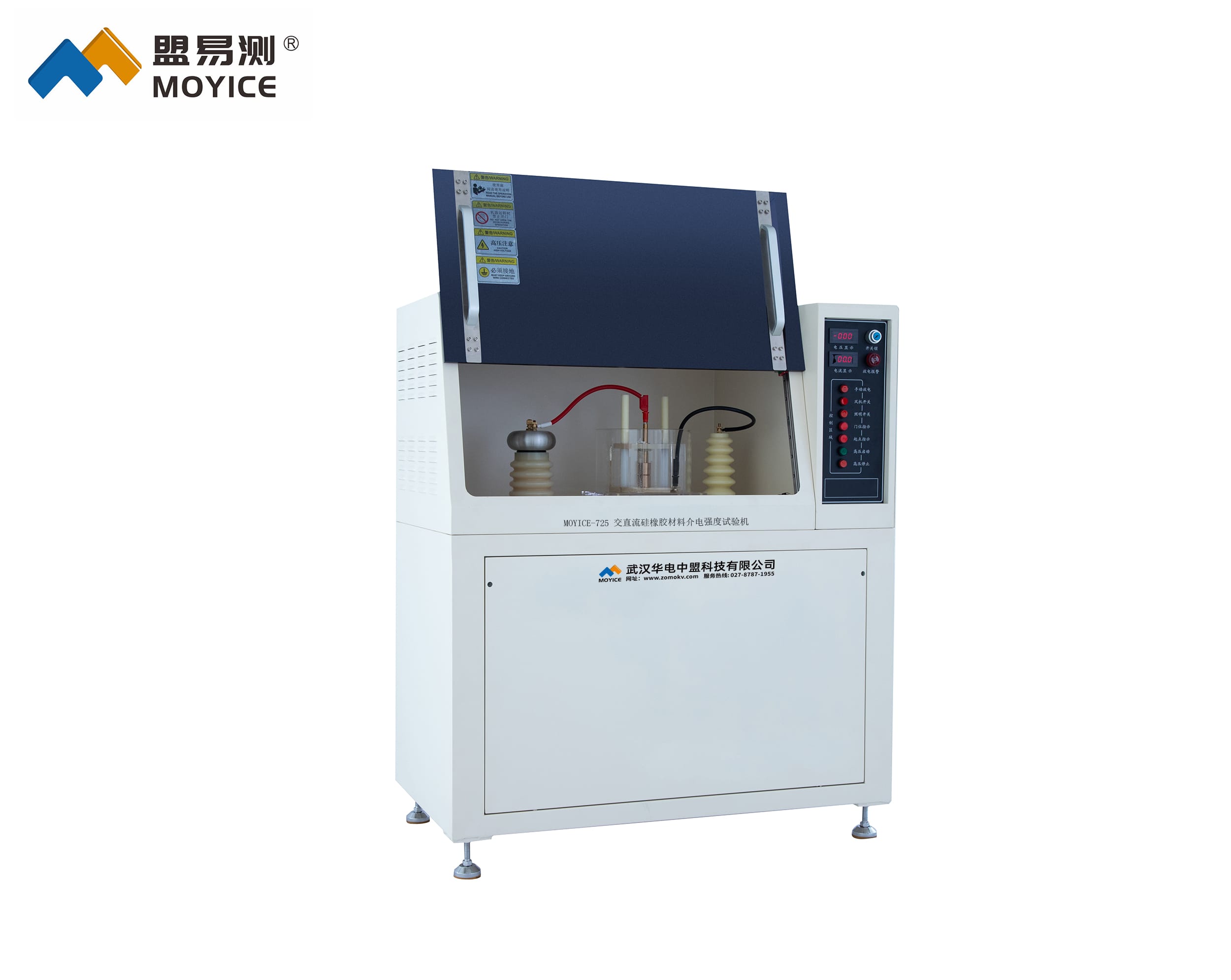

交直流硅橡胶材料介电强度试验机
产品用途
交直流硅橡胶材料介电强度试验机主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。
适用于连续均匀升压或逐级升压的方式，对试样施加交流或直流电压直至击穿，测量击穿电压值，计算试样的击穿强度，用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。
UN-725 交直流硅橡胶材料介电强度试验机适合标准
GB1408.1-2016《绝缘材料电气强度试验方法》
GB1408.2-2016《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》
JJG 795-2004 《耐电压测试仪检定规程》
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
GB/T3333《电缆纸工频击穿电压试验方法》
GB12913-2008《电容器纸》
ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
UN-725 交直流硅橡胶材料介电强度试验机主要技术要求
1、设备输入电压：220V (普通试验室电源均可兼容)；
2、试验电压方式：交流0-50 KV；直流0-50 KV
3、电器容量：5KVA
4、电流显示范围：0-200MA
5、试验方法：0-50KV；全量程可调(采用高精度电压采样器件)；
6、击穿及耐压试验升压速率：0.1KV/S-3KV/S(此项满足zui新标准里面极快速升压试验要求)；
7、试验方式：直/直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
8、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。
9、本仪器采用无触点原件匀速调压方式
10、支持短时间内短路试验要求。
11、电压测量误差：0.5%。
12、试验电压连续可调：0-50KV
13、耐压时间设定：0-99小时(可通过软件连续设定)。
14、主机尺寸：约800*700*1300MM长宽高
15、主机重量：约150KG
16、九级安全防护措施：
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护
(7)试验结束放电保护
(8)独立保护接地
(9)试验完成后电磁放电
