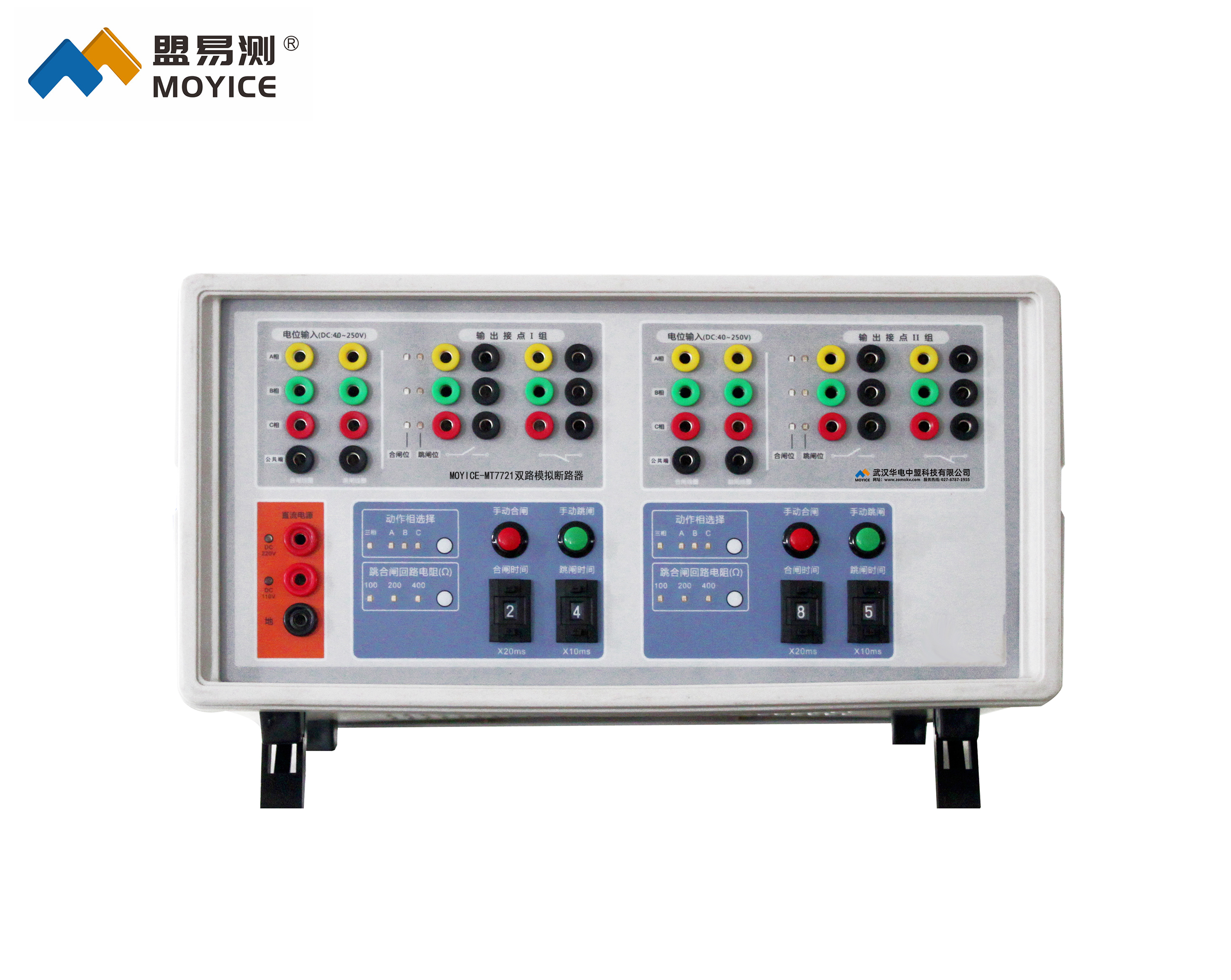

MOYICE-MT7721双路模拟断路器

◆MOYICE-MT7721双路模拟断路器简述

MOYICE-MT7721 双路模拟断路器将两组相互独立的模拟断路器置于同一机箱，可模拟断路器的三相及分相操作、单跳闸线圈或双跳闸线圈断路器、开关自备投实验以及开关柜跳/拒和等动作行为，适用于电力系统、工矿企业、科研、教学院所等，作为继电保护及自动装置试验中代替实际断路器之用。在保障继电保护实验的正确性、可靠性的同时，可大幅度减少实际断路器的动作次数，提高整组实验工作效率。
两组模拟断路器均直接提供A、B、C相模拟的跳/合闸线圈输入端，一对断路器位置输出的常闭接点和常开接点。通过面板操作选择模拟断路器的手动跳闸/合闸、跳/合闸线圈电阻、单相/分相动作相预置选择等功能，从而模拟断路器的跳/合闸动作。
本机提供独立的110/220V隔离直流电压输出。

◆MOYICE-MT7721双路模拟断路器技术参数

供电电源：AC220V＋10％。
跳合闸输入电压：DC 40V≤ Vin ≤250V。
跳/合闸线圈电阻选择：100Ω、200Ω、400Ω。
合闸时间选择：20ms～180ms, 步长20ms。
           (当设置小于20ms时取为20ms)
跳闸时间选择：30s～90ms,步长10ms。
           (当设置小于30ms时取为30ms)
常开/常闭输出接点容量：DC110V/5A，AC220V/3A。
提供A相，B相，C相，AB相，BC相，CA相，ABC相等七种分相预置选择和三相操作选择。
隔离直流电压输出：DC 110V/220V，容量200W。
工作环境：温度-10℃～ +45℃，湿度90%不冷凝。
体积：380（W)×250(h)×180(D)mm。
重量：10kg。
