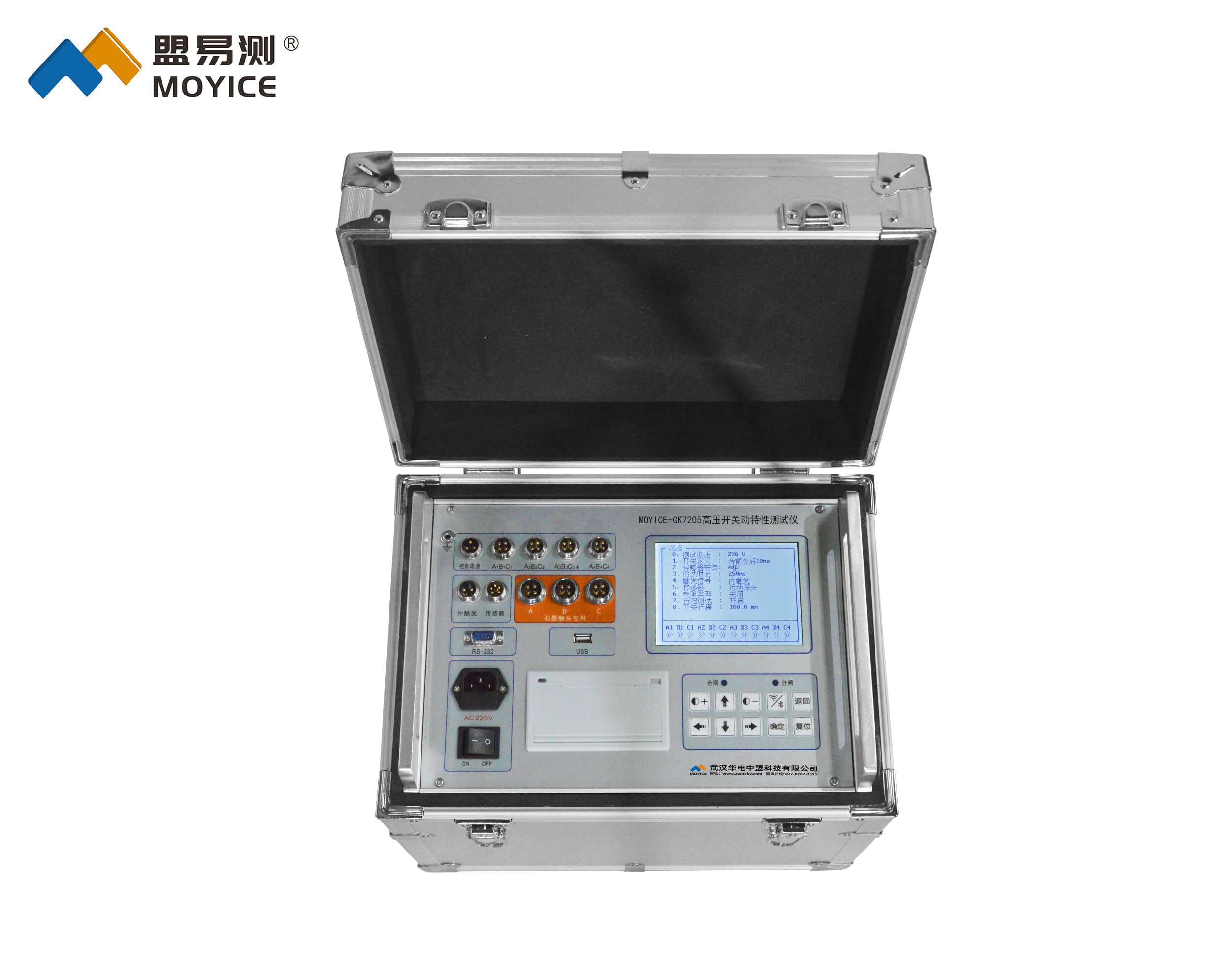

◆断路器机械特性综合测试仪技术参数
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～20s，分辨率：0.01ms,
外触发测试范围：20s～200s，分辨率：0.1ms,
在200ms以内准确率：(0.1%t±0.1)ms
2．合闸电阻测量：
3/6路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间
3. 测速范围：20～10KΩ,分辨率0.1Ω，准确度：3%±1个字
4．石墨触头测量：
3/6路固有分闸（合闸）时间（选配）
分闸（合闸）相内不同期
分闸（合闸）相间不同期
测量电流：10A
5．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
6. 测量范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°。
7. 行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm。
360线传感器：360о，分辨率:0.5о,测量范围：5-1000mm。
8．电流显示：zui大电30A,分辨率：0.01A
9．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%。
10．直流电源输出:
DC20～260V连续可调，
DC110V≤30A（短时），
DC220V≤ 20A(短时)
11．外触发触发电压：AC/DC10-300V，电流≤120A
12. 隔离开关测量范围：
⑴、电压输出：DC10～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号zui大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
13．主机体积：360×260×170mm
14．使用环境： -20℃~+50℃
15．相对湿度：≤90%
