UNHL-100C高精度回路电阻测试仪

执行标准：DL/T845.4-2004

产品别称：智能高精度回路电阻测试仪、高精度回路电阻测试仪、接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪，回路电阻测试仪

产品特性：
※测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求;
※在严重干扰条件下，液晶屏更后一位数据能稳定在±1个字范围内，读数稳定，重复性好；
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

高精度回路电阻测试仪

产品用途
目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500kV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
本高精度回路电阻测试仪是根据中华人民共和国更新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，更后的测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能。另有50A档位供用户选择。该高精度回路电阻测试仪测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

◆高精度回路电阻测试仪产品特点
1、大电流：高精度回路电阻测试仪采用更新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果
2、高稳定性：在严重干扰条件下，液晶屏更后一位数据能稳定在±1个字范围内，读数稳定，重复性好
3、高精度：采用双路高速16位Σ－ΔAD采样，更新数字信号处理技术，更高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计
4、智能化：使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用
5、高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能
6、功能强大：电流可在50A，100A中自由选择，测试时间可在5s～599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能
7、人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果
8、多种通信方式：能够通过RS232串口(9针)或USB数据线与计算机通信，将测量数据上传至计算机，供试验人员进一步分析处理
9、该高精度回路电阻测试仪使用方便：体积小、重量轻，便于携带

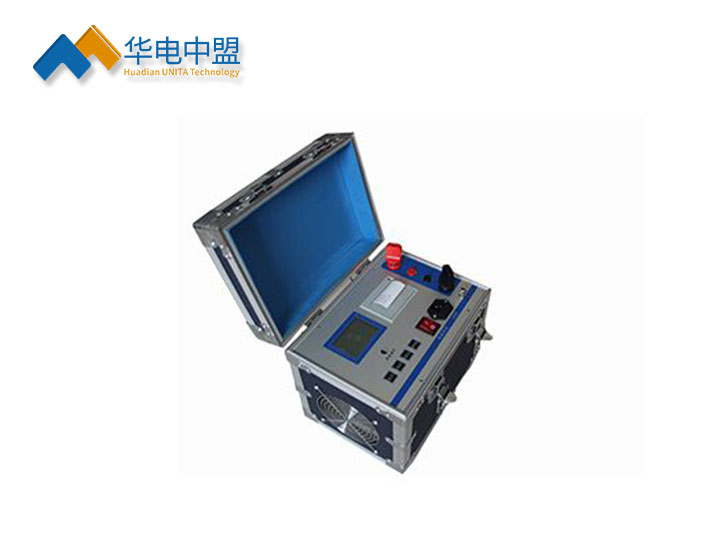

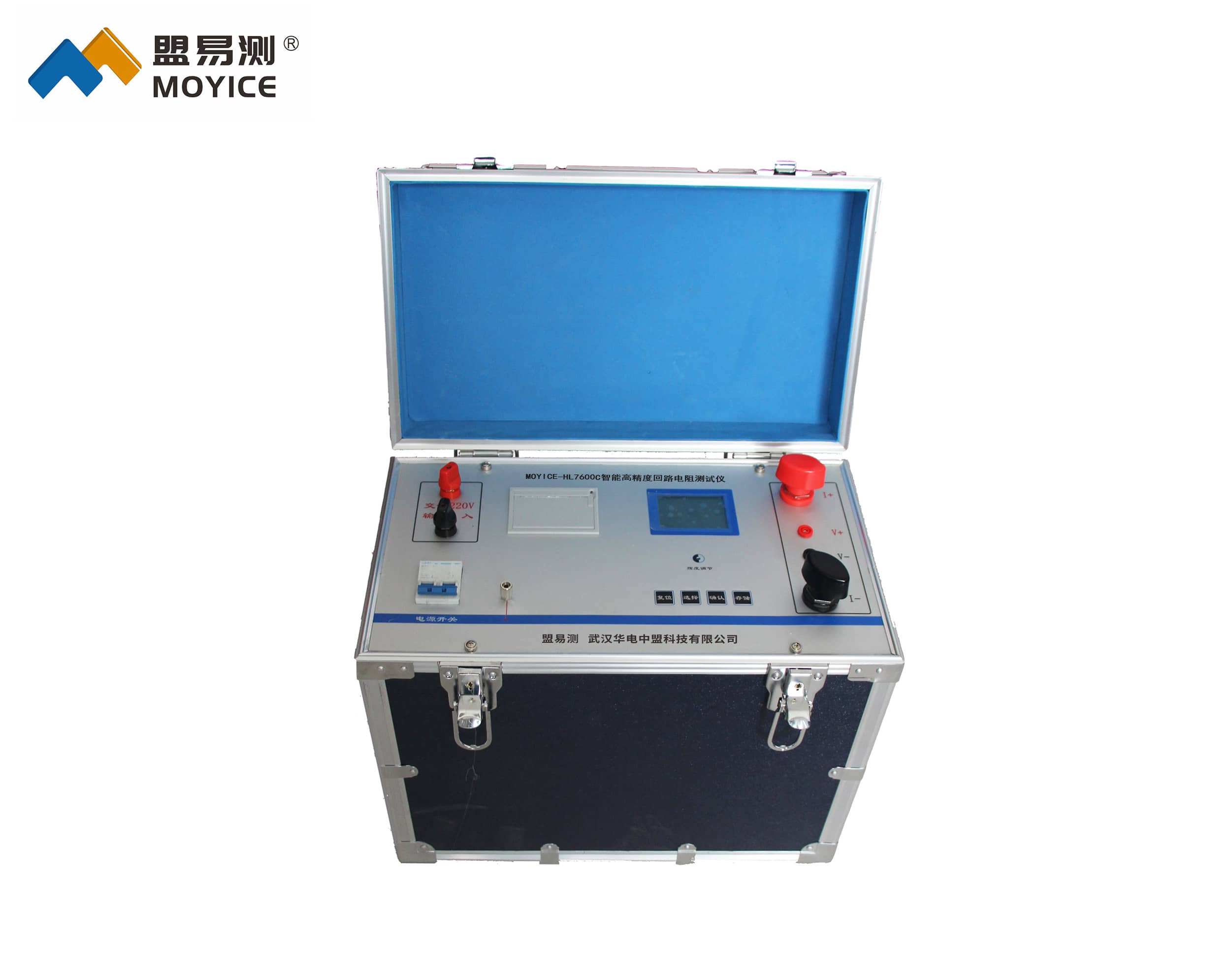

高精度回路电阻测试仪产品展示

◆高精度回路电阻测试仪技术参数
1、测量范围：0～2999.9μΩ
2、分辨率：0～99.99，0.01μΩ
100.0～2999.9，0.1μΩ
3、测试电流：DC50A、100A两档固定输出
4、测量精度：±(0.5% rd+2d)
5、连续工作时间：5s～599s
6、显示方式：大屏幕中文液晶显示
7、通信方式：USB或RS232串口
8、工作电源：AC220V±10%，50Hz
9、整机功率：600W
10、更大存储记录：200条
11、工作环境：温度：-10℃～40℃；湿度：≤80%RH
13、重量：6kg(不含附件)
