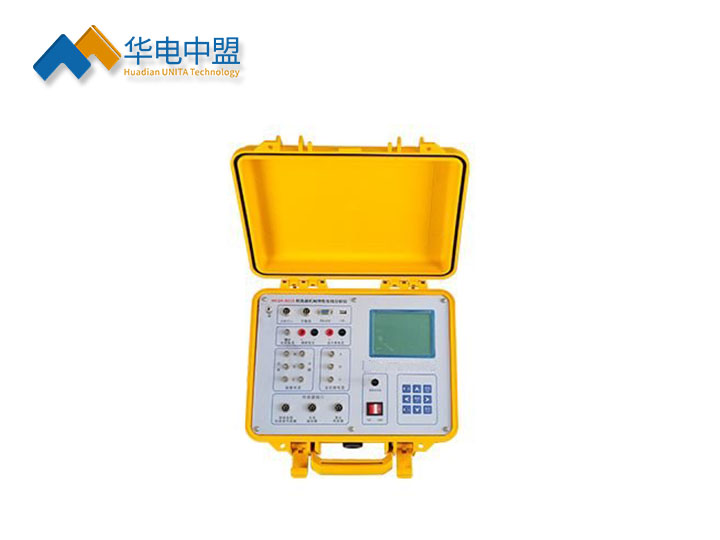

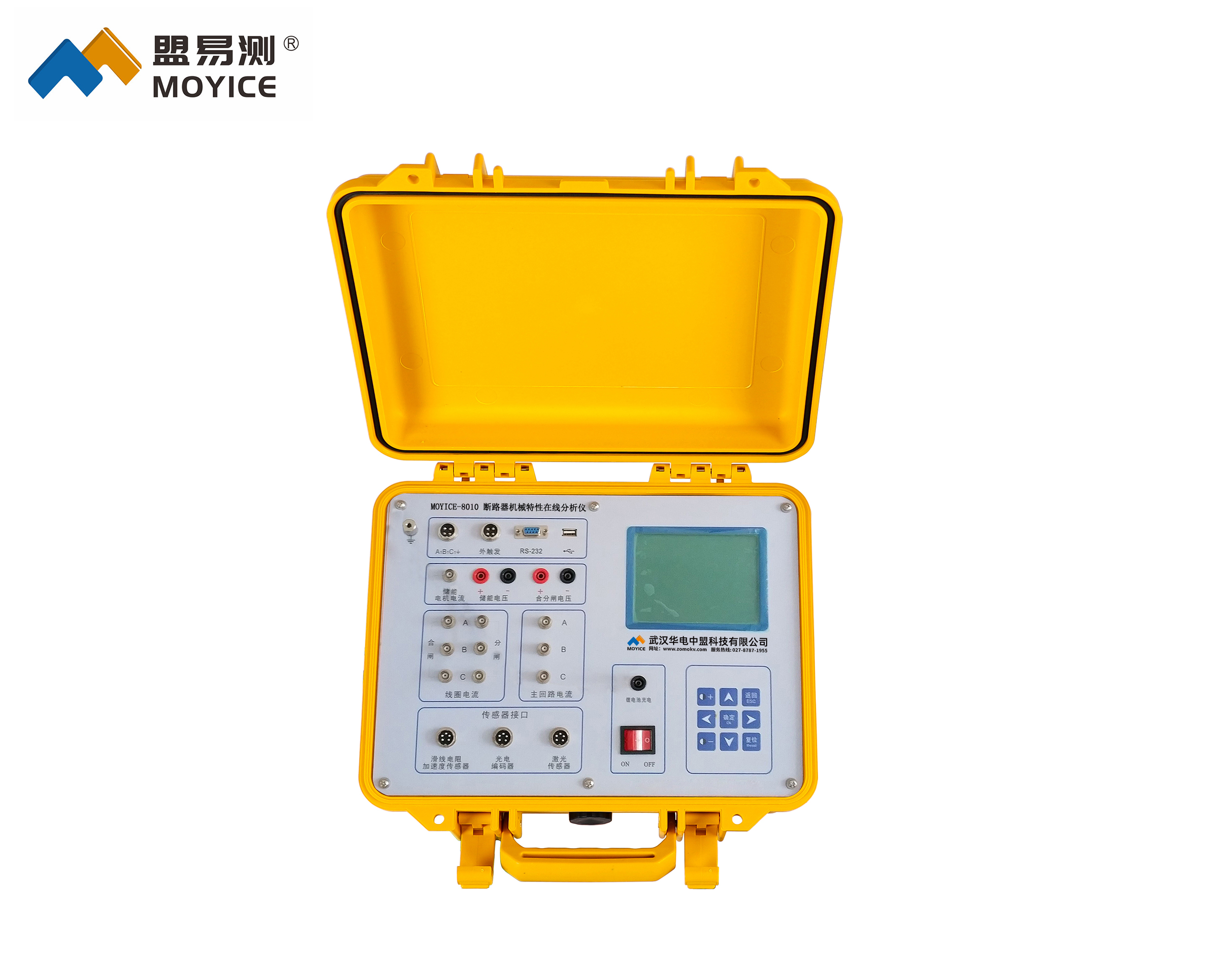

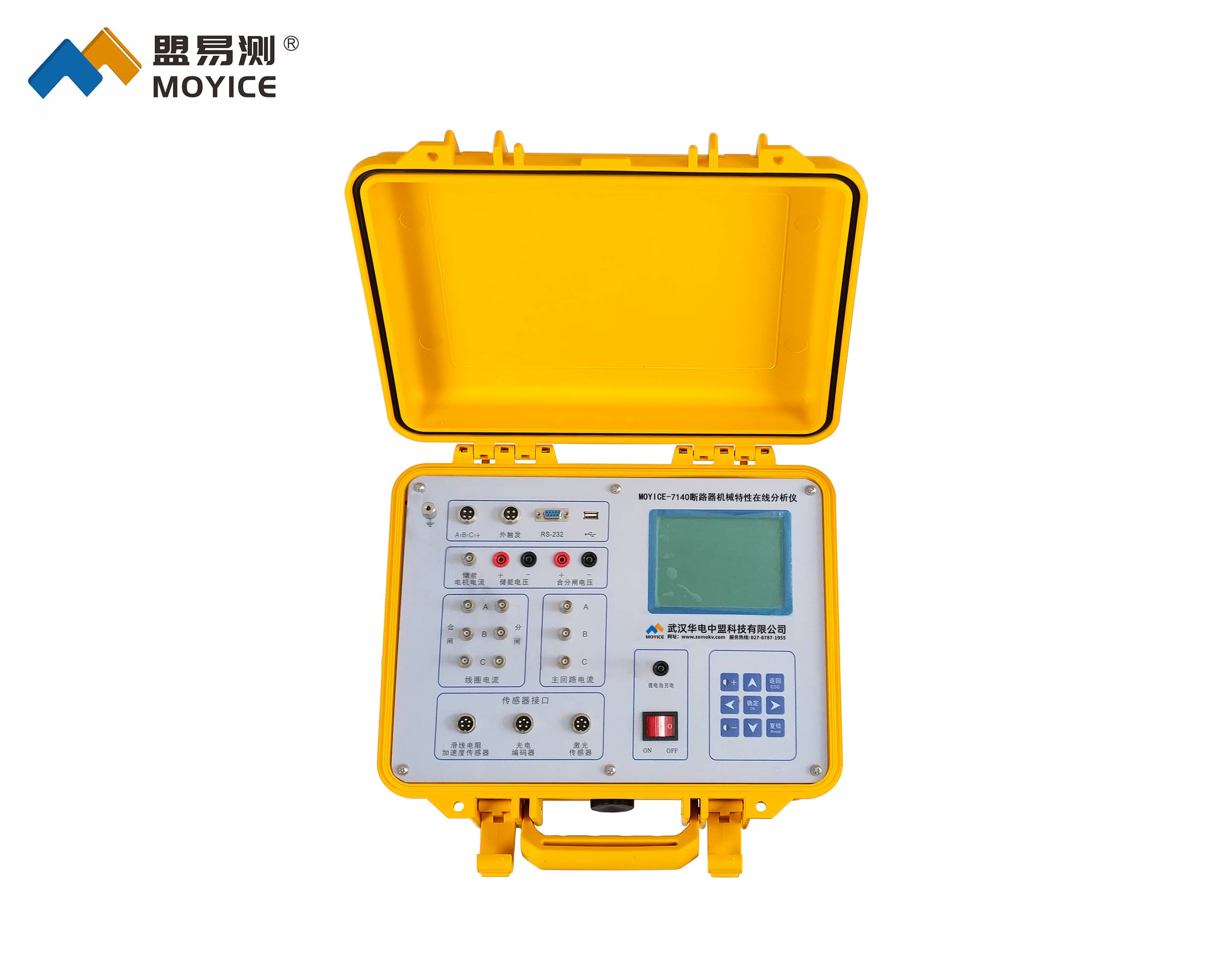

MOYICE-8010 断路器机械特性在线分析仪

执行标准：

执行标准：IEC 60934:2007(第3.1版)《设备用断路器》

产品别名：

产品别名：断路器机械特性在线分析仪、断路器机械特性在线监测系统

产品特性：

产品特性：
※合分闸线圈电流储能电机电流测试;
※辅助触头或者主触头动作时间测试;
※可根据用户需求来定制产品；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-8010 断路器机械特性在线分析仪简述

MOYICE-8010 断路器机械特性在线分析仪主要是为了减少停电，实现在线式带电测试断路器的机械特性参数。如果通过在线测试发现问题，也可紧急请示上级调度停电，再使用该系统进行停电复核测试。本系统可实现在线式带电测试和停电时离线测试操作双模式。可提高现场测试效率，保障断路器设备安全运行的前提下，减少停电，提高经济效益，具有很强的经济价值和实际推广价值。

断路器机械特性在线分析仪项目主要测试如下内容：
● 合分闸线圈电流储能电机电流测试；
● 辅助触头或者主触头动作时间测试；
● 合分闸控制电压检测和储能电机电压检测；
● 速度行程参数传感器检测。

技术参数

◆MOYICE-8010 断路器机械特性在线分析仪技术参数
断路器机械特性在线分析仪分为各种参数采集和数据上传分析两大部分，现在对其进行如下详细说明。首先是对断路器机械特性测试参数采集。

1线圈电流电压和辅助触头监测
1、合分闸线圈电流和储能电机电流测试
通过将3个钳形电流传感器安装到断路器控制柜内相应的控制回路中，分别采集合闸线圈电流、分闸线圈电流和储能电机电流。

序号	名称		单位	参数
1	工作环境	工作温度	℃	-20~70
2	工作环境	环境湿度	%	5~95%（非凝露）
3	传感器类型		/	电流型霍尔穿心传感器
4	监测信号		/	分闸线圈电流、合闸线圈电流、储能电机电流、副分线圈电流
5	分合闸线圈电流范围		A	0~25
6	储能电机电流范围		A	0~50
7	分辨率		mA	≤10
8	采样频率		Hz	10 k
9	精度		%	0.5%FS

电流传感器技术参数

2、合分闸控制电压检测和储能电机电压检测
通过对断路器线圈回路电压的在线检测，判断断路器当前的控制电源状况。

序号	名称	单位	参数
1	量程	V	0-300
2	分辨率	V	0.1
3	采样频率	Hz	10K
4	触发方式	/	被动录波

电压检测技术参数

3、辅助触头断口时间或者主触头动作时间测试
通过对断路器控制柜内的开关辅助触点断口的动作时间、同期测试，进尔得出断路器断口分合闸动作时间、同期等时间方面的参数。如果采用外触发，更可精确得到主触头的动作时间等参数。

序号	名称	单位	参数
1	采样频率	Hz	10K
2	节点类型	/	无源干节点
3	触发方式	/	自动触发录波

触发方式选择

2行程速度参数传感器检测
根据断路器的动作机构运动方式的不同，分为直线运动机构和
旋转运动机构。根据运动机构的不同，选择不同的传感器安装。现在分别做如下说明。
1、直线运动机构
直线运动机构选择安装1台激光传感器或者1路直线型滑线电阻传感器，用来采集断路器的行程，继而计算出断路器运动的刚分刚合速度等参数。

序号	名称	单位	参数
1	工作温度	℃	-20~80
2	测量范围	mm	50~150
3	测量精度	mm	0.1
4	分辨率	mm	0.01
5	响应时间	ms	0.1
6	防护等级	/	IP65
7	安装位置	/	非接触式测量，安装于直线运动位置
8	触发方式	/	自动触发录波

激光传感器参数

序号	名称	单位	参数
1	工作温度	℃	-20~70
2	采样频率	Hz	10K
3	测量范围	mm	10-1000
4	分辨率	mm	0.1
5	防护等级	/	IP65
6	安装位置	/	接触式测量
7	触发方式	/	自动触发录波

直线滑线电阻传感器参数

2、旋转运动机构
旋转运动机构选择安装1台旋转光电编码传感器或者旋转滑线
电阻传感器来采集路器的行程，继而计算出断路器运动的刚分刚合速度等参数。

序号	名称	单位	参数
1	工作温度	℃	-20~70
2	采样频率	Hz	10K
3	测量范围	mm	10-1000
4	分辨率	PPR	2500
5	防护等级	/	IP65
6	安装位置	/	接触式测量,安装于转轴或拐背
7	触发方式	/	自动触发录波

旋转光电编码器传感器参数
