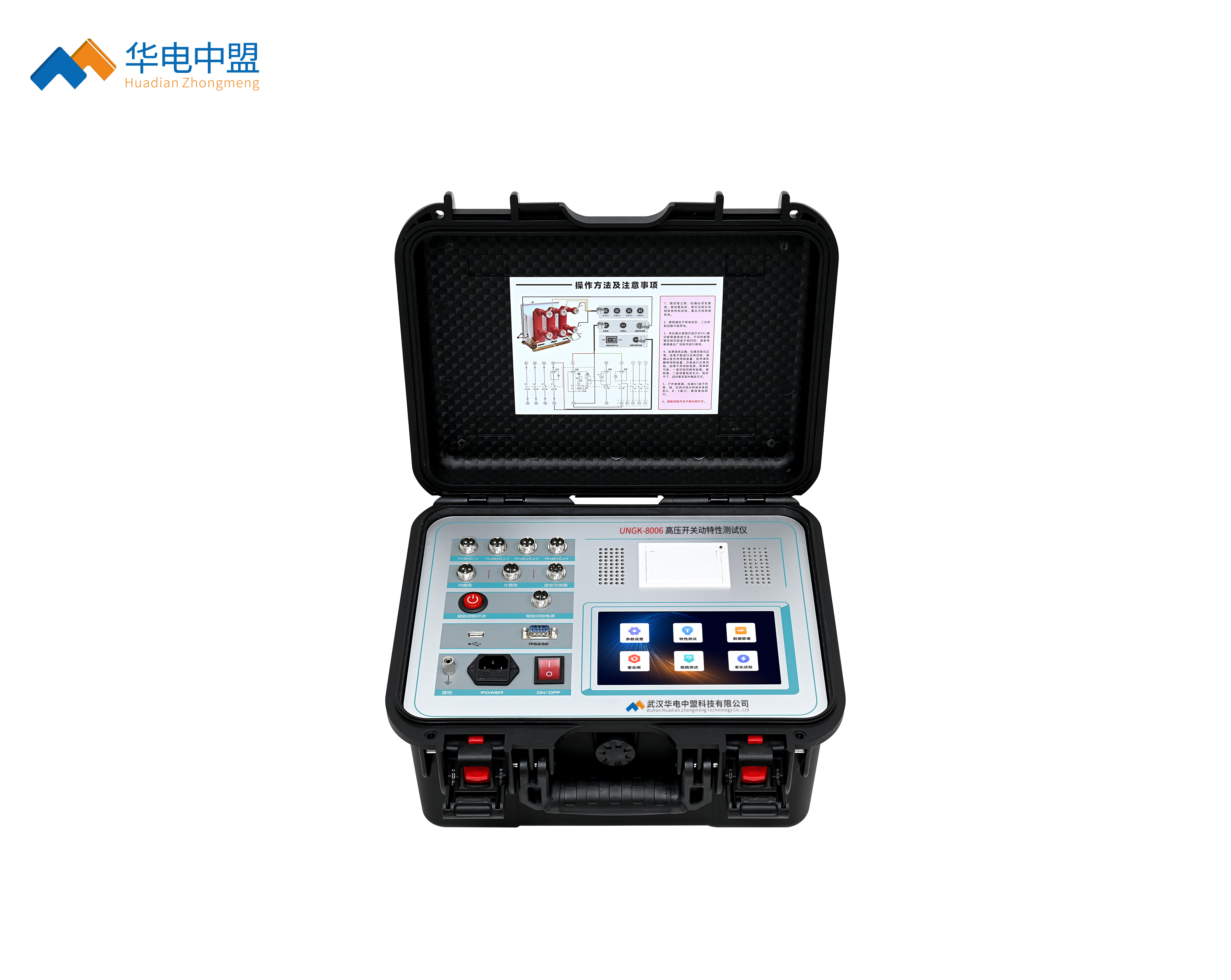

◆UNGK-8006 高压开关动特性测试仪仪器特点
⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器（电保持单线圈，如是双线圈接触器请选择真空开关类型）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及闭锁电源等功能。配有高速热敏打印机，方便现场打印测试数据。
⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，瞬时最大电流30A。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。
⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足500KV变电站内可靠使用。
◆UNGK-8006 高压开关动特性测试仪主要技术参数
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差（1～99ms）
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：1ms～10000ms，分辨率：0.01ms,
外触发测试范围：1ms～10000ms，
999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。
在200ms以内准确率：0.05%±0.1ms 准确率：0.05%±0.1ms
2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3. 测速范围：直线传感器 0.01～20.00m/s，准确率:±0.1m/s
345°角度传感器 0.01～20.00m/s。准确率:±0.1m/s
4. 行程测量：动触头行程（行程）
接触行程（开距）
超行程
过冲行程或反弹行程
5.测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
可选配100-1000mm任意长度的直线传感器。
旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.08о。
准确率:土(1%L+0.2)mm
6. 电流电阻范围：最大电流20A，分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω。
准确率:土5%。
7．仪器电源 ：AC 220V ± 10%；50Hz ± 10%
8．直流电源输出:DC20～270V连续可调，瞬时最大电流30A，功率3300W。
9. 外触发触发电压：AC/DC10-300V，电流≤120A
10.隔离开关或储能到位断路器测量范围：
⑴、电压输出：DC20～270V（可调）；
⑵、电源输出时间：0.01-10秒（可设置）；
⑶、断口信号最大采集时间为10秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11．主机体积：360×260×170mm
12．使用环境： -20℃~+50℃
13．相对湿度：≤90%
