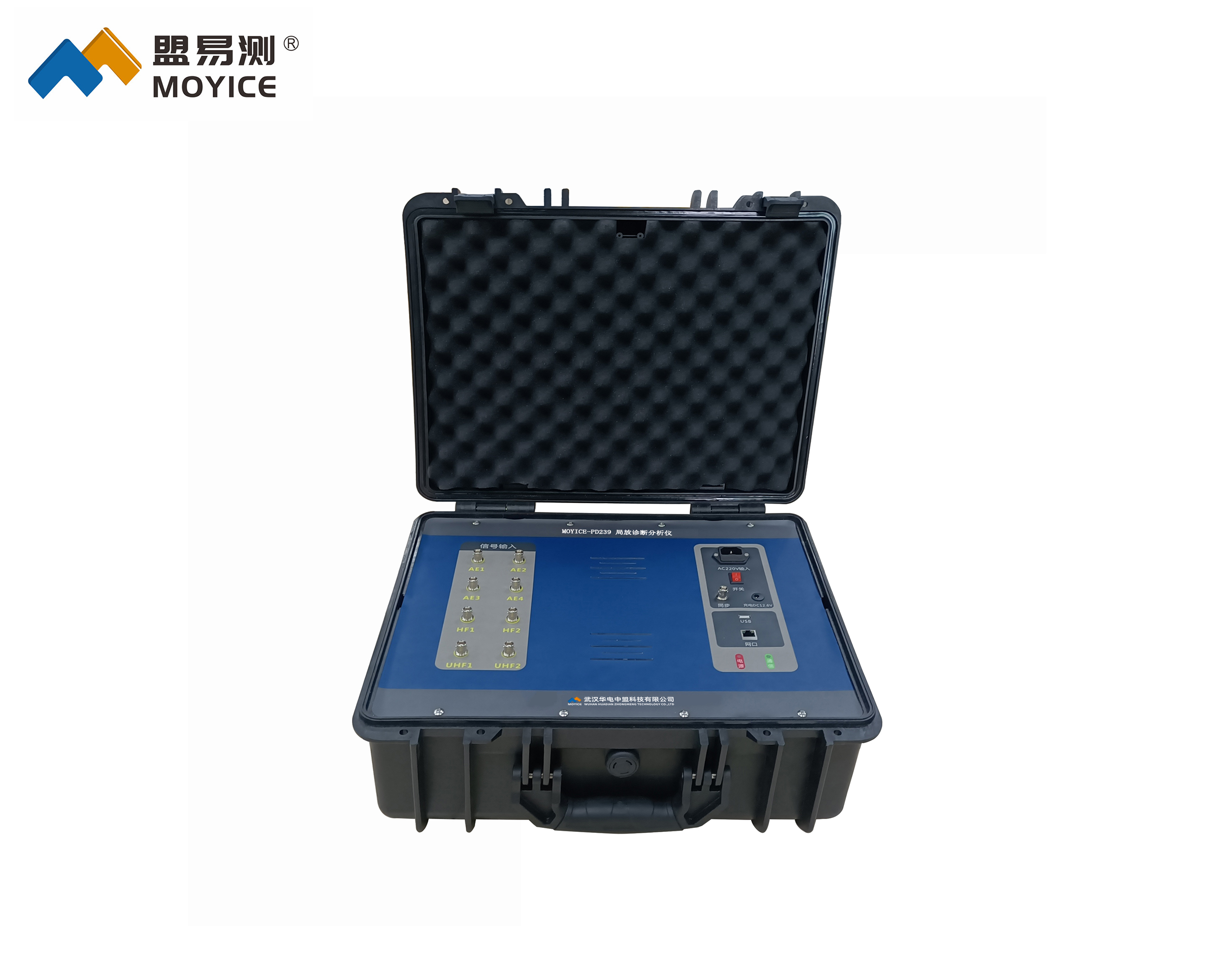

MOYICE-PD239 局放诊断分析仪

◆MOYICE-PD239 局放诊断分析仪简述

局部放电主要是其中的高压电气设备的内部绝缘在高压作用下发生的放电。这种放电只存在于绝缘的局部位置，不会立即形成整个绝缘击穿或闪络，故称为局部放电。局部放电量很微弱，不能靠人的直觉来检测，如用眼睛和耳朵听，只有高灵敏度的局部放电测量仪才能检测到。

电气设备内部绝缘在运行过程中长期处于工作电压的作用下，特别是随着电压等级的升高，绝缘的电场强度值很高，很容易产生局部放电在弱绝缘。局部放电的原因是：电场过于集中在某一点，或某一点的电场强度过大，如固体介质有气泡，杂质没有去除；油中含有水、气体和悬浮颗粒；在不同的介质组合中，界面处存在严重的电场畸变。局部放电痕迹通常只在固体绝缘上留下一个小点，或树枝状烧伤。在油中，出现一些分解的小气泡。
虽然局部放电时间短，能量小，但危害很大。它的长期存在会对绝缘材料造成很大的损害。首先，与局部放电相邻的绝缘材料会直接受到放电粒子的轰击。二是放电产生的热、臭氧、氮氧化物等活性气体的化学作用，使局部绝缘腐蚀老化，电导增大，最终导致热击穿。在运行中的电气设备，内绝缘的老化和损坏大多是从局部放电开始的。
因此对于电气设备的日常运维，局部放电的检测是非常重要的一项。
目前，对变电设备进行局部放电检测的方法很多：特高频检测法（UHF）、高频检测法（HF）、超声波检测法（AE）等。由于变电设备的种类繁多，且不同设备的应用也不尽相同。
针对国家电网《电力设备带电检测技术规范》相关带电检测要求，本局放诊断分析仪采用UHF、HF、AE等多种联合的检测方法测量局部放电，提供多种局部放电二维，三维图谱波形和放电幅度情况，可以较好地评估电气设备局部放电情况。适用于各种高低压开关柜、GIS、中高压电力电缆等多种电气设备的局部放电检测。可以满足不同情况下，不同电力设备局部放电检测的需要，具有灵敏度高、定位精确度高、适应性能强的特点，产品综合技术性能达到了国内外先进水平。

◆MOYICE-PD239 局放诊断分析仪技术参数

接触式超声波传感器（AE）

检测频带：20KHz~80KHz
线性度误差: ≤20%
动态测量范围：≥60dB
增益范围：40dB, 60dB
分辨率：0.1dB
特高频传感器(UHF)
检测频带：300MHz~1500MHz
测量范围：-70dBm~-10dBm
传感器平均有效高度：≥10mm
分辨率：0.1dBm
高频传感器(HF)
检测频带：0.3MHz～30MHz
测量范围：0~70dB
增益：-30~20dB
分辨率：0.1dB
传输阻抗：≥10mV/mA
输入阻抗：50Ω
采样系统
采样频率： 125MS/s
采样精度：14位
接口形式： BNC转M5
输入阻抗：50Ω
信号同步系统
输入电压范围：交流20～250V
频率范围：20～300Hz
相位精度：0.1°
外形尺寸： 475*415*215 mm
重量： 8.5 KG
通信模式
网线连接
环境条件
环境温度 -25℃～50℃
相对湿度 ≤90%；
供电方式
220V充电
图谱显示
系统采用Windows操作平台,可实时显示所有通道的测量情况，可以自由选择直线、正弦、椭圆、二维、三维、统计、趋势、放电分析、噪声剔除等多种观察窗口，可静态或动态地对单个周波、多个周波试验电压的局部放电脉冲详细测量、观察、分析。具备不同放电或干扰信号的分离与分类，以便对每一类信号的特征参数包括放电量、信号幅值、相位、放电重复率等特征参数进行分析；具备时域、频域分析功能，且具备可以在频谱图上任意一点进行时域、频域分析功能。
