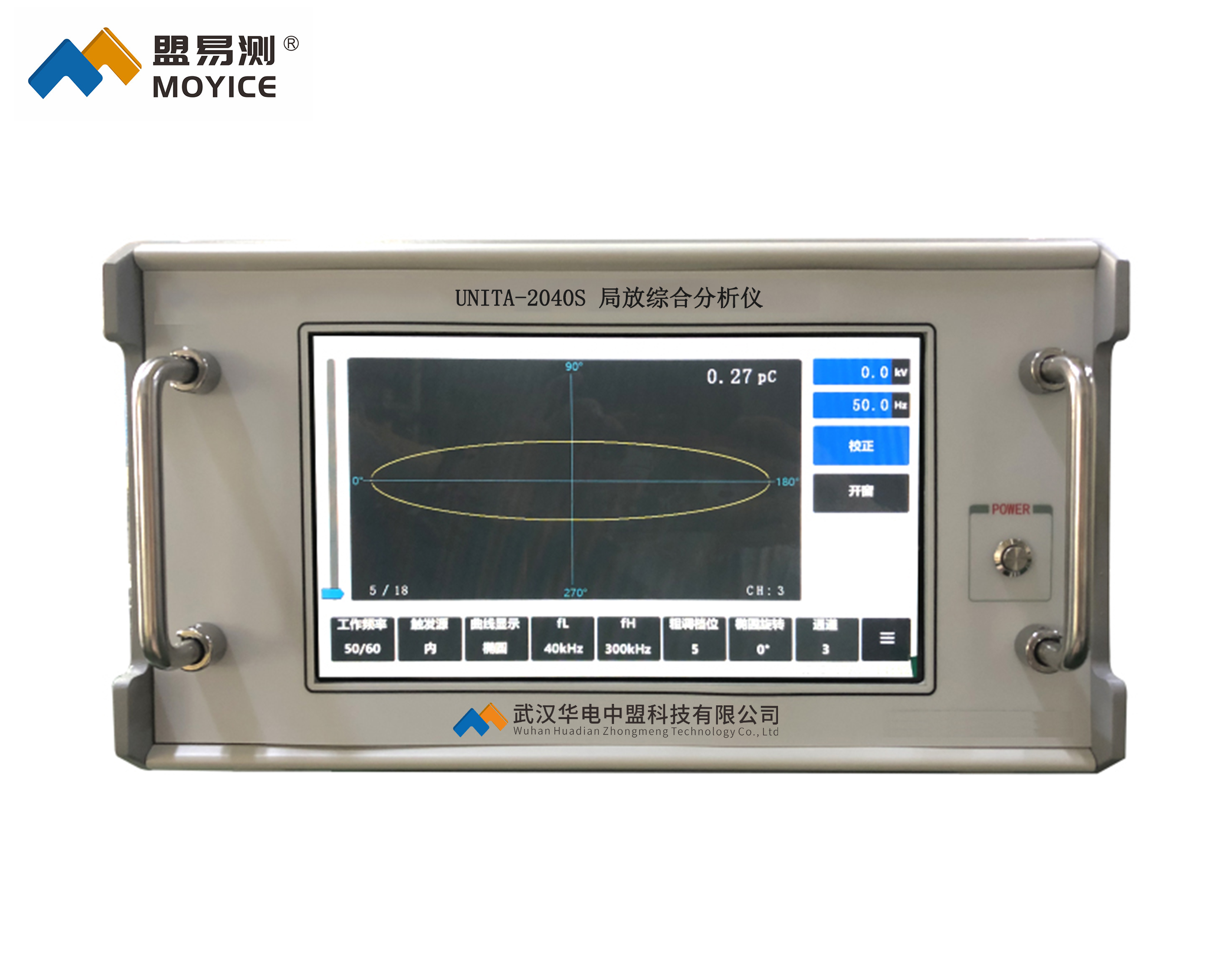

UNITA-2040S 局放综合分析仪

执行标准：

执行标准：GB/T 4208-2008

产品别名：

产品别名：局部放电测量仪

产品特性：

产品特性：
※检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强;
※测试品的电容量范围6pF~250µF；
※通道数：四通道；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆UNITA-2040S 局放综合分析仪简介
UNITA-2040S 局放综合分析仪是我司新型数字式局部放电检测仪器，它缩小了体积，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。
该仪器采用32位高性能单片机电路，结合触摸屏操作，不仅提高了操作的使用寿命，同时也具有以下功能：一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据。该仪器具有检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强等特点。该仪器与校正脉冲发生器、输入单元配合使用，是电力部门、制造厂商和科研院所等单位广泛使用的实用型局部放电测试仪器。

技术参数

◆UNITA-2040S 局放综合分析仪技术指标
1、可测试品的电容量范围6pF~250µF
2、通道数：四通道

3、检测灵敏度及允许电流

4、椭圆扫描时基
（1）频率50/60、100、150、200、400Hz
（2）旋转：以30°为一档，可旋转120°
（3）工作方法：椭圆——正弦波——直线
5、显示单元
采用10.1寸电容式触摸屏。
6、放大器
（1）3dB低频端频率fL：10、20、40kHz任选
（2）3dB高频端频率fH：80、200、300kHz任选
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
7、时间窗
（1）窗宽：可调，50Hz下5°～ 170°
（2）窗位置：每一窗可旋转0°～ 170°
（3）两个时间窗可分别或同时开。
8、脉冲峰值显示
触摸屏显示，显示1位小数（大于等于10pC），显示2位小数（小于10pC），误差：±3%（以满刻度计）
9、试验电压显示
（1）量程150kV
（2）输入阻抗：>1MΩ
（3）显示：触摸屏显示，显示1位小数
（4）误差：±1%
10、试验频率显示
误差：小于±1%
11、零标系统
零标志与所有椭圆扫描频率相一致
12、结构
（1）尺寸： 370mm（宽），460mm（深），215mm（高）
（2）重量：约12.5kg
