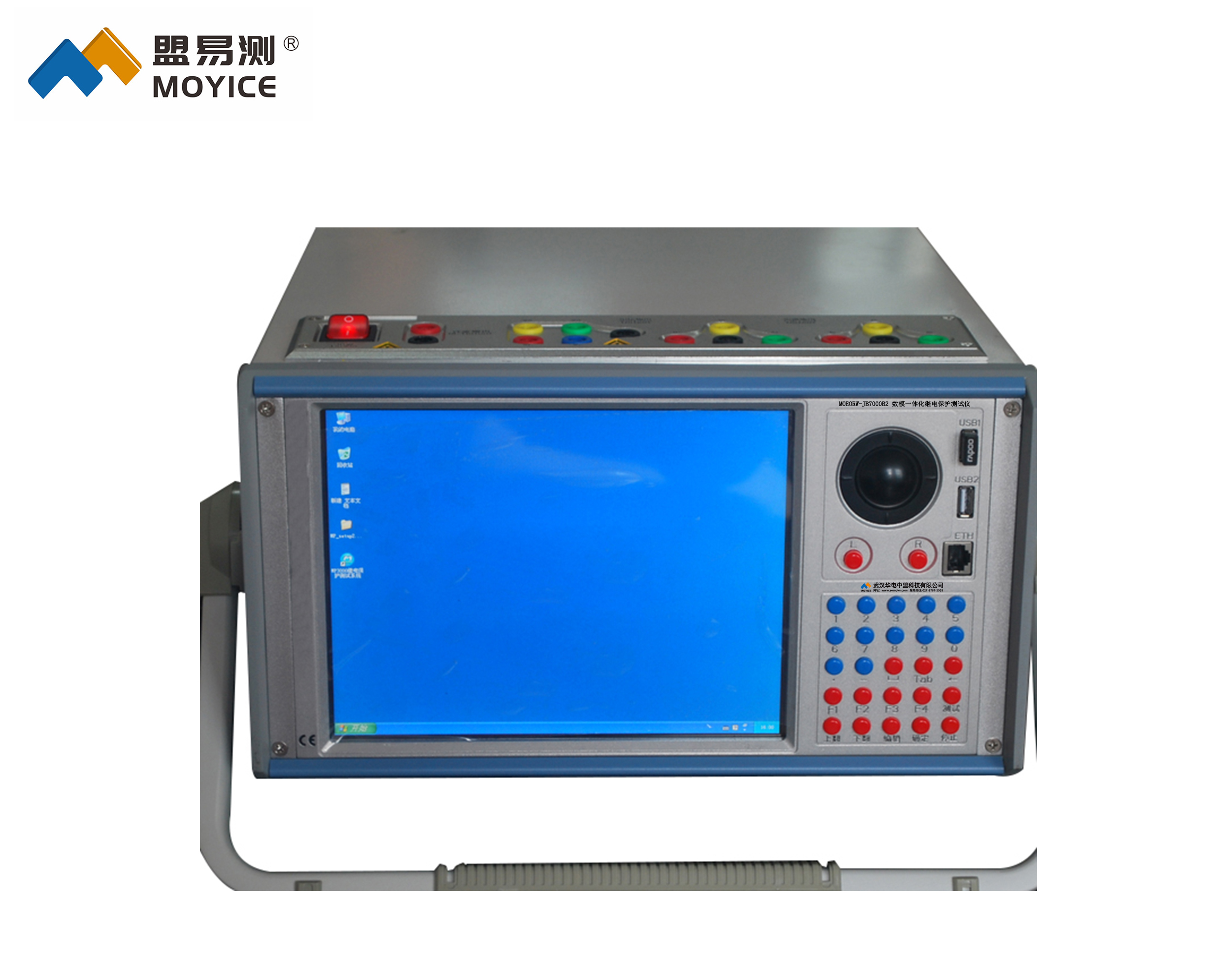

UNITA-JB7000B2 数模一体化继电保护测试仪

◆UNITA-JB7000B2 数模一体化继电保护测试仪技术参数

1.交流电流源
A．通道数：6路
B．幅值（RMS）：6×（0～30A）/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.05A～30A：≤0.1%
E．频率：静态0～1000Hz
      动态0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．谐波畸变率：≤0.5%
G．响应速度：≤50uS
H．带载能力：
电流值 5A 30A
功率 ≥75VA ≥450VA
I．输出时间
电流值 ＜10A 10A～20A 20A～30A
时间 长时间 ≥100S ≥20S
J.交流电压源
A．通道数：4路
B．幅值（RMS）：4×300V/相
C．分辨率：0～10V：1mV；10～300V：4mV
D．精度：2～300V：≤0.1%
E．频率：静态0～1000Hz
      动态0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．谐波畸变率：≤0.5%
G．响应速度：≤50uS
H．带载能力：
电压值 57.735V 300V
功率 ≥30VA ≥100VA
I．输出时间
电压值 0～300V
时间 长时间
2.交流电流电压源同步时间：≤10uS
3.交流电流电压源相位控制：
A.变化范围：-360°～+360°
B.分辨率：0.05°
C.精度：≤0.2°
D.合闸角控制范围：0°～+360°
E.合闸角分辨率：0.05°
F.合闸角精度：≤0.2°
4.直流电流源
A．通道数：6路
B．幅值：6×30A/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.1A～30A：≤0.5%
E．文波系数：≤0.5%
F．带载能力：
电流值 5A 30A
功率 ≥75W ≥450W
G．输出时间
电流值 ＜10 10～20A 20～30A
时间 长时间 ≥100S ≥20S
5.直流电压源
A．通道数：4路
B．幅值：4×420V/相
C．分辨率：5mV
D．精度：≤0.5%
E．文波系数：≤0.5%
F．带载能力：
电压值 110V 420V
功率 ≥40W ≥100W
G．输出时间
电压值 0～420V
时间 长时间
6.开入开出
A．开入
数量：10对
输入特性：自动识别空接点和带电位，10～250Vdc
分辨率：10uS
最大测量范围：0.00001～99,999.999S
时间精度：≤0.1%
B．开出
数量：8对
类型：空接点
交直流开断能力：0.5A，250V
模拟小信号电压源
12路电压信号源:12×(-10～+10）V
精度：误差≤0.05%  ；分辨率: 215μV  ； 噪声幅度：＜1mV
模拟小信号电压源输出频率:
范围: 0 ～ 1000HZ  ； 精度: 误差＜0.001HZ  ； 分辨率: 0.001HZ
模拟小信号电压源相位:
范围: ±360º  ； 精度: 误差＜0.1º  ； 分辨率: 0.01º
数字量输出通道:
数量：64路（电流、电压可任意配置）
光纤传输网：
传输网络：100Base-FX (100M全双工光纤网络)
传输端口：8对标准LC接口，可任意配置为9-2的SMV发送端或GOOSE发送接收端
传输介质：50/125μm 或 62.5/125μm 橘红色多模光纤，波长1300nm，
有效传输距离＞1公里
传输指示：LED动态指示传输状态
FT3传输网：
传输网络：实时快速单向光纤传输网络，速度可配置
传输接口：10个标准ST接口，8个FT3的SMV报文发送端口，1个FT3的SMV报文接收端口, 1个光B码接口.
传输介质：62.5/125μm 橘红色多模光纤，波长850nm,
有效传输距离＞1公里
传输指示：LED动态指示传输状态
