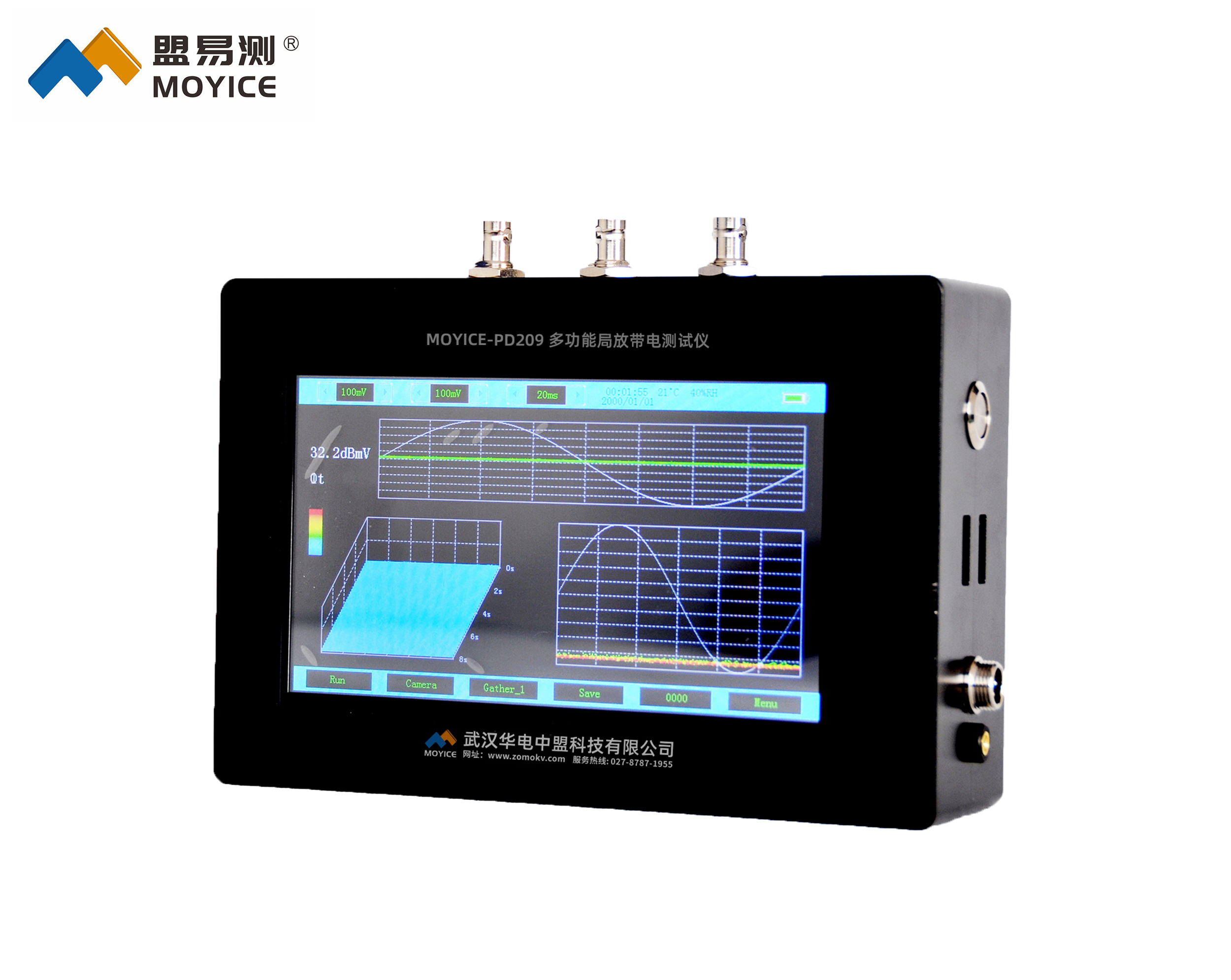

MOYICE-PD209 多功能局放带电测试仪

◆MOYICE-PD209 多功能局放带电测试仪简述

多功能局放带电测试仪具备独立两通道局放信号输入高清晰LCD屏幕、轻松防震、可靠性高、抗高电压冲击能力强等优势。主要用于局部放电的故障诊断和综合分析，可同步检测两路局部放电信号，从不同的传感器中获得电、声信号可在三维空间内实时自动确定局部放电的量值、形态、放电次数等各种参数，并对局部放电信号分析和统计。配合超声波或超高频传感器能够满足不同高压电器设备的局放检测和定位。

◆MOYICE-PD209 多功能局放带电测试仪技术参数

主机技术参数

测量通道：2个独立测量通道
采样速率：每通道1.8MHz
本量程非线性误差：≤±5%
可测试品的电容量范围：  6pF～250µF
抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）
充电电源：AC220V±10%；频率50Hz；功率＜50W

内置可充电电池：连续工作4小时以上

传感器技术参数
1.超高频传感器
检测频带              300MHz～1.5GHz
信号传输方式          50Ω同轴电缆
检测灵敏度            1dB
增益                  ＞65dbm
2.超声传感器
 a、测GIS超声波传感器：
传感器中心频率：40kHz
测量量程：-60dBmV ～60dBmV
分辨率：1dB     误差：1dB
b、测变压器超声波传感器：
传感器中心频率：40kHz
测量量程：-60dBmV ～60dBmV
分辨率：1dB    误差：1dB
3.超声波聚能器
测量量程：-11～68dBμV；
分辨率：1dB；                 误差：±1dB；
传感器灵敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；
传感器中心频率：20～50kHz；      抛物面直径：275mm；
4.高频电流互感器
检测频带              10kHz～30MHz
信号传输方式          50Ω同轴电缆
检测灵敏度            10pC
5.TEV传感器
测量信号               暂态地电压信号
信号传输方式          50Ω同轴电缆
TEV测量频带           3MHz-100MHz
