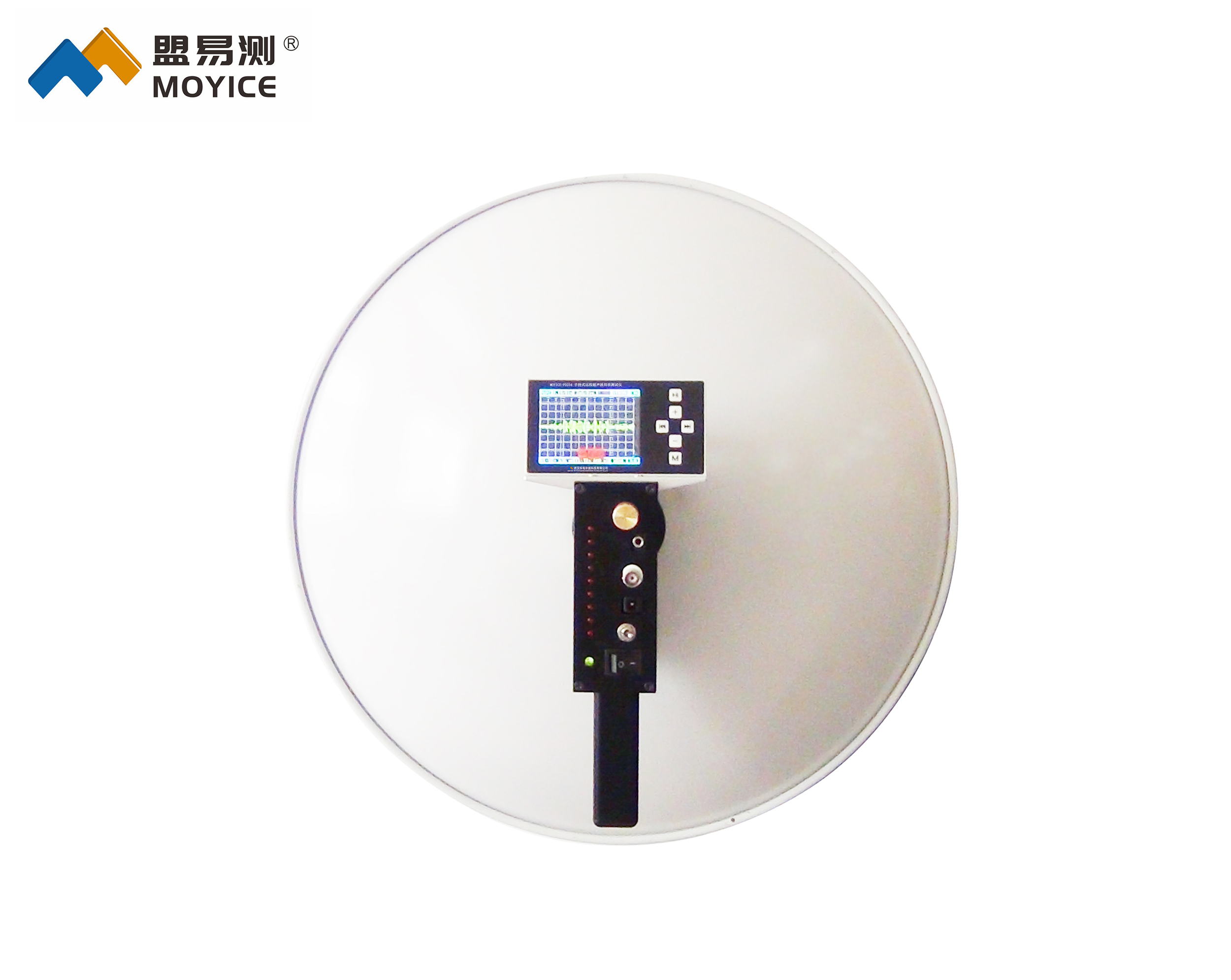

MOYICE-PD234 手持式远程超声波局放测试仪

◆MOYICE-PD234 手持式远程超声波局放测试仪简述

运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，比红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。

◆MOYICE-PD234 手持式远程超声波局放测试仪功能

（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；
（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；
（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；
（4）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；
（5）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；
（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；
（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；
（8）高压密封气体液体的泄漏检测；

◆MOYICE-PD234 手持式远程超声波局放测试仪技术参数
