UNITA-9415 配电网线路单相接地故障定位装置

执行标准：GB50062.92

产品别称：配电网线路单相接地故障定位装置、架空线路接地故障探测仪、配电网单相接地故障定位装置、10kV架空线路单相接地故障探测仪、配电网单相接地故障定位仪

产品特性：
※定位精度：0.2米;
※传感器与接收机的无线通讯距离：不小于100m ；
※发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

配电网线路单相接地故障定位装置

产品特点
1、适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2、在线路停运后进行定位，特别适用于有电缆分支的故障线路。
3、施加高压信号使故障重现，电流信号稳定，易于检测。
4、超低频信号避免系统分布电容影响，能对高阻值故障进行定位。
5、发射机安全特性：高压启动闭锁功能、输出允许直接短路。
6、传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。
7、传感器和接收机无线通讯传输，安全可靠。
8、发射机可使用市电、发电机供电，传感器和接收机干电池供电。
9、发射机体积小，重量轻；传感器为体积重量更小化设计，方便沿线挂接；接收机为手持式设计。
10、接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。

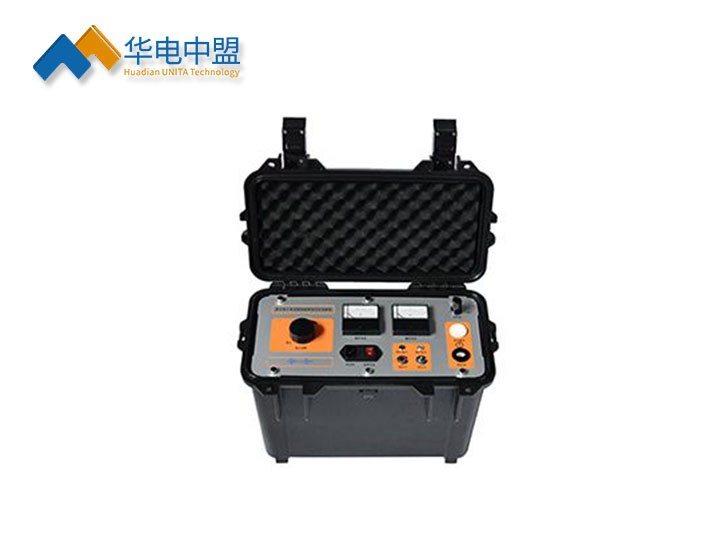

配电网线路单相接地故障定位装置产品展示图

◆配电网线路单相接地故障定位装置技术参数
1、定位精度：0.2米。
2、发射机输出特性：
输出频率：1Hz开路电压：基波有效值0~2800V，（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；短路电流：基波有效值0~35mA（脉动直流，峰值100mA）
3、传感器与接收机的无线通讯距离：不小于100m。
4、发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。
5、发射机功率：更高功率900W。
6、传感器电源：3节7号碱性干电池。
7、接收机电源：5节5号碱性干电池。
8、体积：发射机417×234×318mm；传感器180×100×35mm；接收机205 ×100×35mm
9、质量：发射机16.8kg；传感器0.45kg；接收机0.45 kg
