UN-3001T架空线路接地故障巡查仪简介
UN-3001T架空线路接地故障巡查仪，是我公司精心研发的新型线路接地故障巡查装置，适用于不长于25公里的架空高压线路巡查单相接地故障，对接地故障点进行精确探寻定位，巡查作业时线路需停止运行。仪器能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

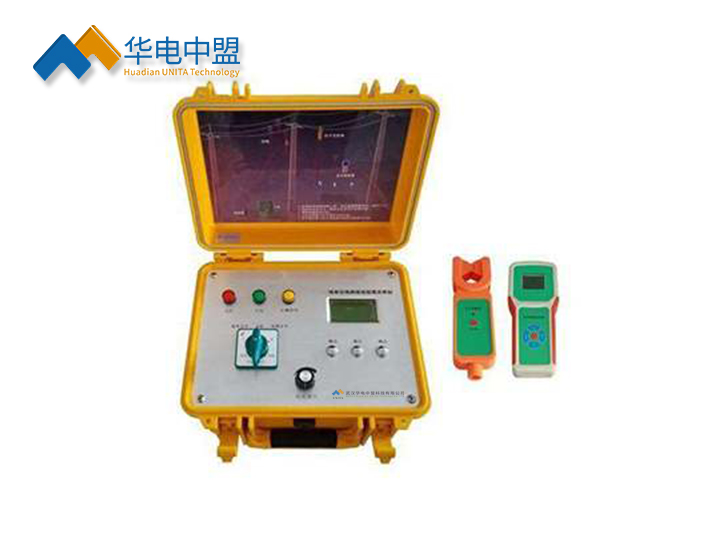

UN-3001T架空线路接地故障巡查仪，由主机、检测钳、测试线、接地针、绝缘杆及附件组成，主机与检测钳间采用无线通讯。主机采用7寸彩屏，故障指向清晰明了，测试结果一目了然，主机具有语音播报功能，语音提示线路故障方向，使得现场操作更加轻松。创新的检测钳集信号发射、采集于一体，钳形结构，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。检测钳自带非接触验电器，能检验电缆线是否带电，并发出声光报警，确保操作人员和设备的安全。仪器还具有蓝牙通讯功能，下载APP后可在手机进行测试、查看测试结果、查阅历史记录。
UN-3001T架空线路接地故障巡查仪，可进行多条线路的接地故障定位。在架空线路停运后，从线路一端开始逐段测试，由检测钳向线路施加低频高压信号并检测左右两侧电流，通过分析左右侧脉冲电流及阻抗，在主机上显示接地故障点的方向（黄色方向或红色方向）。检测钳有对应的黄色端和红色端，沿着故障点指示的方向逐段测试，在故障点前，测试结果显示故障点在其后方，在故障点后，检测结果显示故障点在其前方，从而逐段逼近故障点，确定故障位置。

UN-3001T架空线路接地故障巡查仪功能特点
1、创新的检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，也无需断开PT，测试便捷快速，减少了作业人员，提高工作效率。
2、检测钳带有非接触验电器，被测线路如带电发出灯光报警，同时主机会播报语音提示，确保操作人员和设备的安全。
3、适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。
4、特别适合有电缆分支的故障线路。
5、输出电压高达8000V，有8000V及3000V两档选择，满足用户不同需求。
6、短路检测能力强，可检测接地电阻为0Ω的直接短路故障。
7、大容量充电电池，充满电后可完成整条线路的巡查工作。
8、检测速度快，挂接后数秒钟即可得到测试结果。
9、7寸彩屏故障指向清晰明了。
10、语音播报功能，提示故障方向。
11、蓝牙通讯功能，通讯距离可达40m，下载APP后可在手机进行测试及查看测试结果，做手持接收器使用。

UN-3001T架空线路接地故障巡查仪技术规格

功   能	架空线路接地故障查找
电   源	主机：14.8V 5200mAh锂电池 检测钳：3.7V 2600mAh锂电池
测试方式	钳形CT
显示屏	7寸彩色LCD，尺寸153.8mm×85.6mm
输出电压	AC  3000V/8000V
输出频率	50Hz
钳口尺寸	Φ36mm
验电报警	检验被测电缆线是否带电，带电发出声光报警
通讯方式	433MHz无线通讯
无线通讯距离	50m(较空旷环境下)
蓝牙通讯距离	40m(较空旷环境下)
数据上传	主机带有USB接口，上传测试数据
仪表尺寸	主机：355mm×272mm×164mm 检测钳：297mm×118mm×94mm
仪表重量	主机：约7610g 检测钳：约785g 总重量：约19.4kg（含绝缘杆）
电池电量	显示主机及检测钳电池电量
工作温湿度	温度: -20℃～70℃，湿度：5～90％RH
工作高度	海拔<5000m
绝缘杆尺寸	Φ32mm，1m/节(5节)
