UNSB-2136D带电电缆识别仪

参考标准：DL/T 409-2005

产品别称：带电电缆识别仪、带电电缆识别仪测试仪、电缆识别仪

产品特性：
※同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成;
※通过仪器从多根电缆中准确识别出其中某一根目标电缆;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

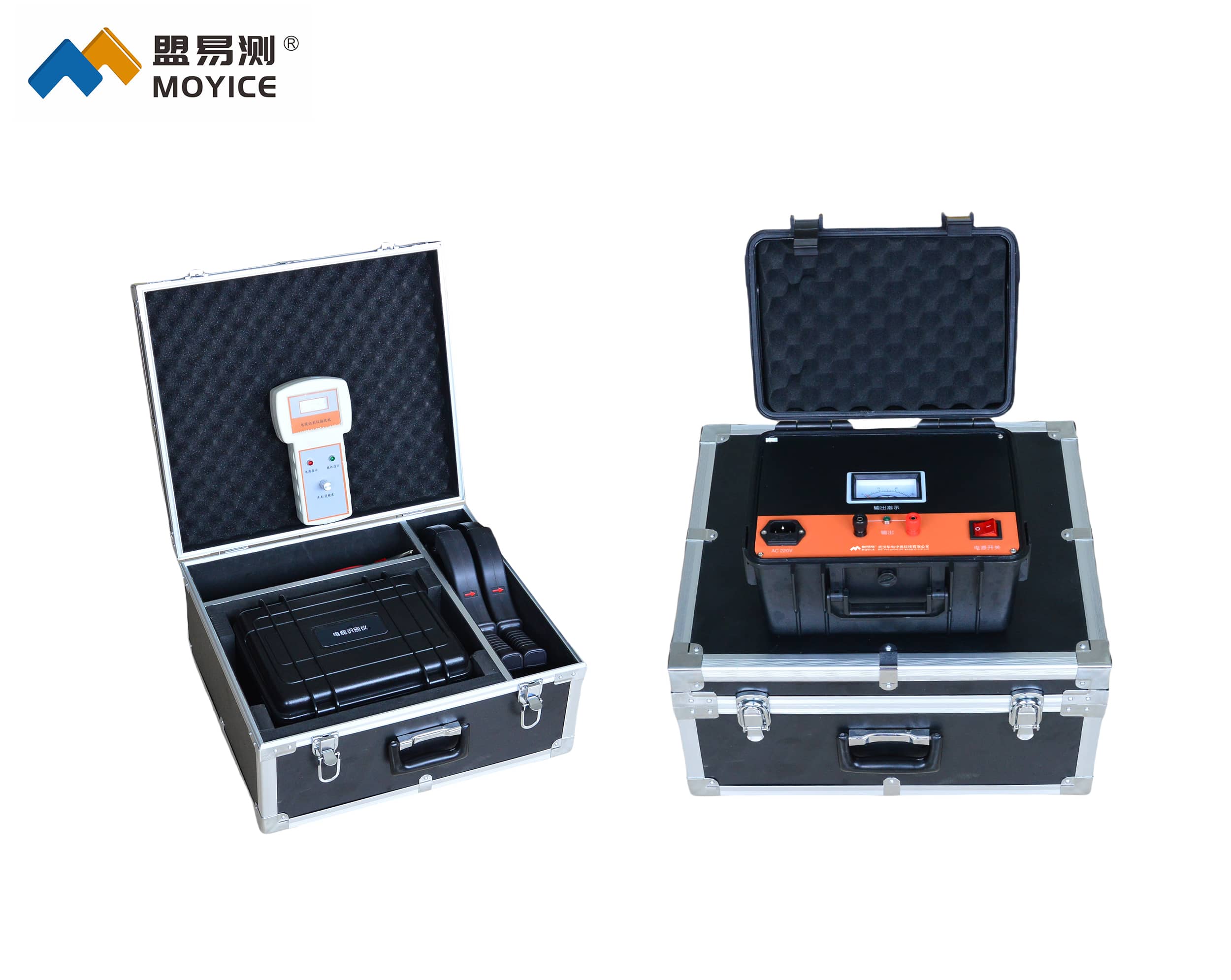

带电电缆识别仪

简介

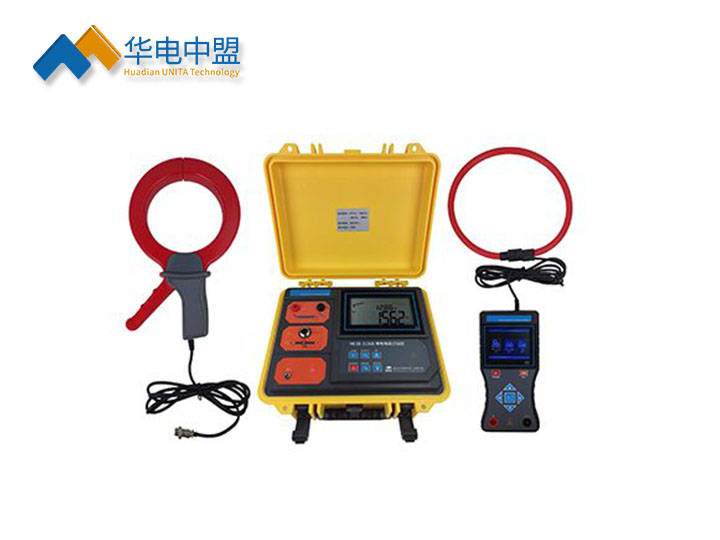

UNSB-2136D 带电电缆识别仪又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

带电电缆识别仪简介

◆带电电缆识别仪技术参数
1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	/
环境湿渡	40%～60%	＜80%	/
被测电压电流频率	50Hz±1Hz	45Hz~70Hz	测试电压电流时
接收机工作电压	7.4V±0.5V	7.4V±1V	/
发射机工作电压	11.1V±0.5V	11.1V±1.5V	/
外电场、磁场	应避免
被测电缆位置	被测电缆处于柔性线圈的近似几何中心位置

2．发射机规格

功能	发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电源	11.1V大容量可充锂电池，充满电连续工作约8小时
输出方式	带电识别时卡钳耦合；停电识别时直连输出
发射频率	625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率
脉冲电压	500V（停电识别时）
脉冲电流	zui大5A（取决于回路电阻的大小）
脉冲频率	1次/秒
脉冲宽度	2ms
发射钳内径	φ120mm
测试线长	3米，带鳄鱼夹，红黑各1条
发射钳尺寸	长宽厚300mm×175mm×50mm
发射钳内径	φ120mm
发射钳线长	2m
接地针尺寸	长宽厚225mm×100mm×10mm
发射机尺寸	320mm×275mm×145mm
发射钳尺寸	长宽厚300mm×175mm×50mm
显示模式	超大LCD实时显示剩余电池电压，具有背光灯
LCD尺寸	长宽128mm×75mm；显示域124mm×67mm
外包装尺寸	长宽高400mm×245mm×335mm
工作温度	-10℃～40℃
存储条件	-20℃~50℃，≤95％RH, 无结露
背光控制	有，白色背光灯
工作温度	-10℃～40℃
存储条件	-20℃~50℃，≤95％RH, 无结露
仪表质量	发射机2.5kg；发射钳1.08kg；总质量4.4kg（含接收机）
电池电量	当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机
充电器	12.6V DC充电器
充电接口	圆形充电接口，DC标识
抗压	发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐压	AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

3．接收机规格

功能	带电电缆识别、停电电缆识别；交流电压、电流、频率测量
电源	7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流	约300mA max
显示模式	3.5寸真彩液晶屏显示，彩色图标指示
信号标定	有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别	有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功	绿色打钩图标指示（√）
非目标电缆	红橙色打叉图标指示（×）
接收机尺寸	长宽厚207mm×101mm×45mm
柔性电流钳	长约630mm，线径6 mm或12.5mm
线圈内径	φ200mm（可以根据需要定制更大口径）
引线长度	柔性电流钳引线长度：2m
电压测试线	长1m (红黑各1条)
检测范围	停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度3-10公里，主要由接地电阻与线缆电阻决定)
检测范围	带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度3-5公里，主要由接地电阻与线缆电阻决定)
量程	交流电压： 0.00V～600V(50Hz/60Hz)
	交流电流： 0.00A～5000A(50Hz/60Hz)
	电流频率： 45Hz~70Hz
精度	交流电压：±2%±3dgt
	交流电流：±2%±3dgt
	电流频率：±2%±3dgt
识别信号	彩色信号幅度和数字显示
检测速率	约1次/秒
增益调节	测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处zui佳
背光控制	开机功能选择界面下，按上下箭头键可以调节LCD背光亮度
自动关机	开机约30分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电
充电器	9V DC充电器
充电接口	USB充电接口
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃~50℃，≤95％RH, 无结露
接收机质量	接收机：370g(带电池)
耐压	电流钳：172g
耐压	AC2000V/rms(外壳前后两端之前)
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
