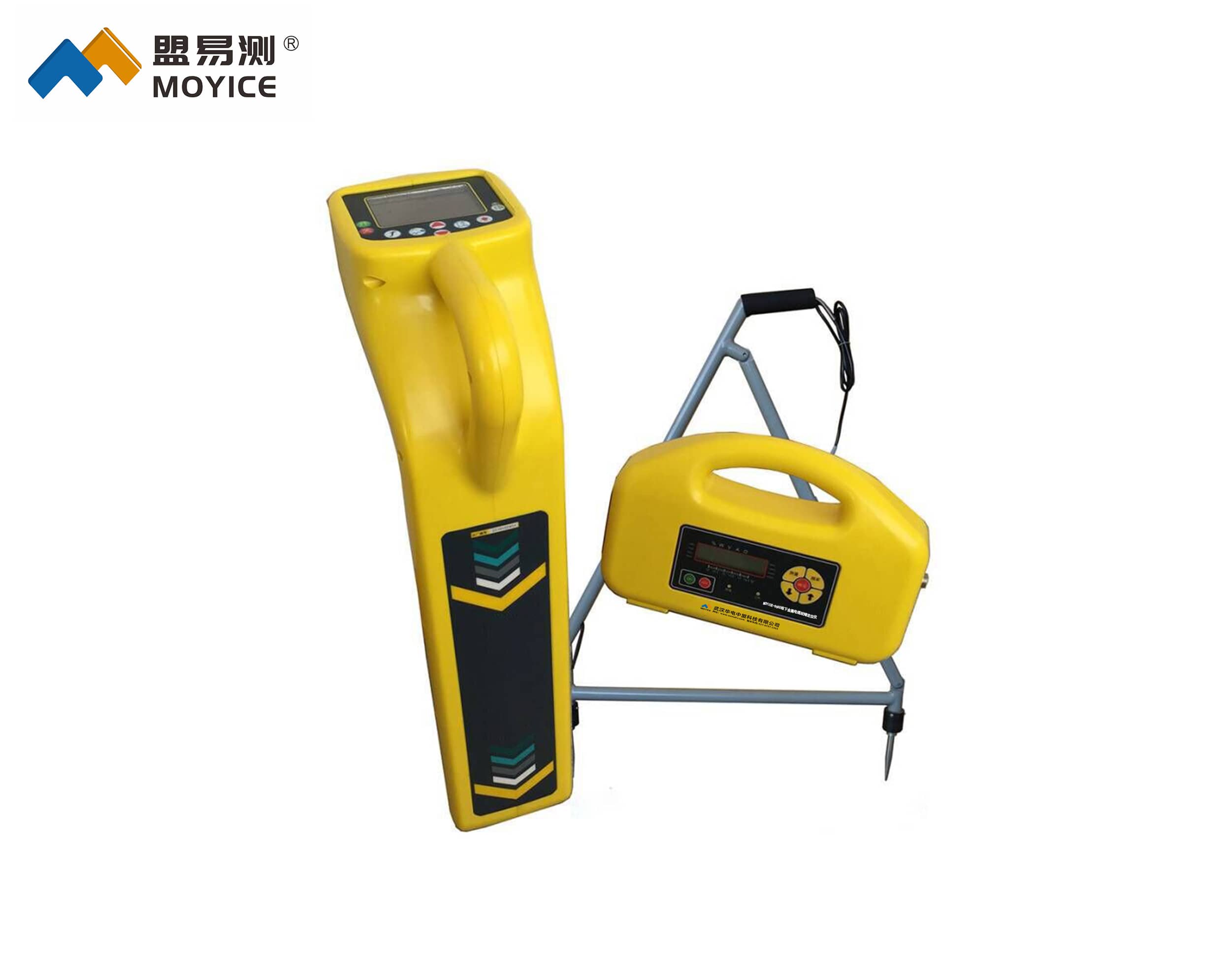

地下金属电缆故障定位仪
（地下管线仪）产品特点
UNITA-9006 地下金属电缆故障定位仪（地下管线仪）在非开挖的情况下，对地下管道、电 缆、光缆进行精确定位和埋土深度测量，精确查找地下管道外防腐层破损点、埋 地电缆故障点的位置。该仪器融合超窄带滤波器、蓝牙无线通讯、GPS 定位、专 业数据分析软件自动成图、检测报告自动生成等更先进技术，具有超强抗干扰能 力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、 市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。
◆地下金属电缆故障定位仪 （地下管线仪）特点
（一）射机功能:
1、具有感应法、直接法和夹钳法三种信号施加模式，适合 不同场合需要。
2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。
3、左右定位箭头指示目标管线位置，定位快速、精确；前后箭头和 dB 值 指示防腐层破损点的位置及大小。
4、具有背光功能，适合夜间抢险使用。
5、GPS 地理定位功能，管道走向自动成图。
6、专业数据分析软件，检测报告自动生成。
7、用于埋地电缆故障点精确定位。
8、电流测量：测量发射机施加到被测管线上的电流。
9、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在 电缆故障查找前后测试电缆的通断性和绝缘质量。
10、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。
(二)定位精度高 :
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模 式)，可相互验证，确保管线定位的精确度。 1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（ X H ） 或水平梯度（ X H ）的变化, 据其更大值的位置来定位; 2、极小值法: 用谷值模式, 通过测定垂直分量（ Z H ）的变化, 据其更小 值的位置来定位。
(三)测深方法多:
具有多种测深方法可任意可选,并可相互验证。 1、双水平线圈直读法； 2、单水平线圈 80%法、50%法; 3、45 度法。
(四)抗干扰性强
1、观测参数多: 既可测水平分量（ X H ）、垂直分量（ Z H ）又可测水平梯 度（ X H ）。 2、发射功率大: 发射机输出功率达 10W 且连续可调,根据需要任意选择。 3、工作频率多: 发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。 接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、 65KHz、83KHz。 根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频 率。
(五)操作简便
1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信 号强弱情况。 2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度， 使测量信号达到更佳，测深完毕自动恢复到测深前的工作模式。
(六)连续工作时间长, 使用成本低 发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供 电需要, 并可循环使用,大大降低了检测成本。
（七）发射机交直流两用 正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。 如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直 接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。
◆地下金属电缆故障定位仪 （地下管线仪）技术参数
（一）接收机
定位精度：深度的±5％
深度测量精度：深度的±5％（无邻近管线干扰）
电流测量精度：实际电流的±5％
深度测量范围：6 米 （6-20米选配）
工作模式：谷值法、峰值法、宽峰法、峰值箭头法 工作频率：无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、 65KHz、83KHz（工作频率根据产品的规格型号不同而略有差异）
工作温度：-20℃～＋50℃
电 池：7.4V 锂电
外形尺寸：595mm×136mm×238mm
重 量：1.6Kg（包括电池）
(二)发射机
输出功率：10W
工作频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz （工作频率根据产品的规格型号不同而略有差异）
工作模式：直连、感应和夹钳三种模式自动转换
电 池：14.8V 内置锂电池组
工作温度：-20℃～＋50℃
外形尺寸：348mm×228mm×84mm
重 量：2.5Kg（包括电池）
(一)标准配置
接收机一台；
发射机一台；
直连信号线一根；
感应夹钳一只；
输出线两根；
接地棒两根；
充电器两只；
连接磁铁一只；
220V 电源线一根；
使用说明书一本；
仪器包装箱（或包）一只。
(二)选配件：
A 字架；一只
