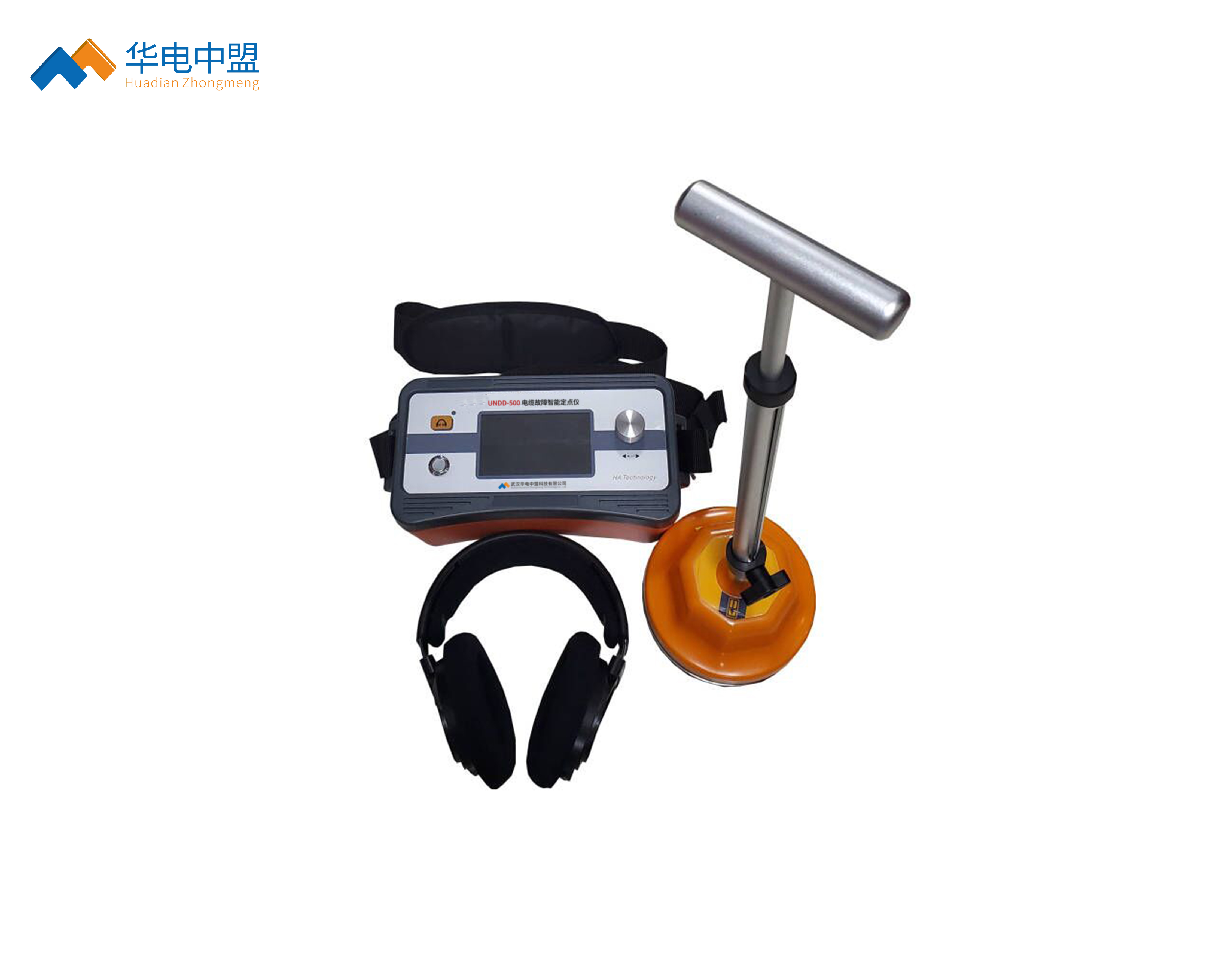

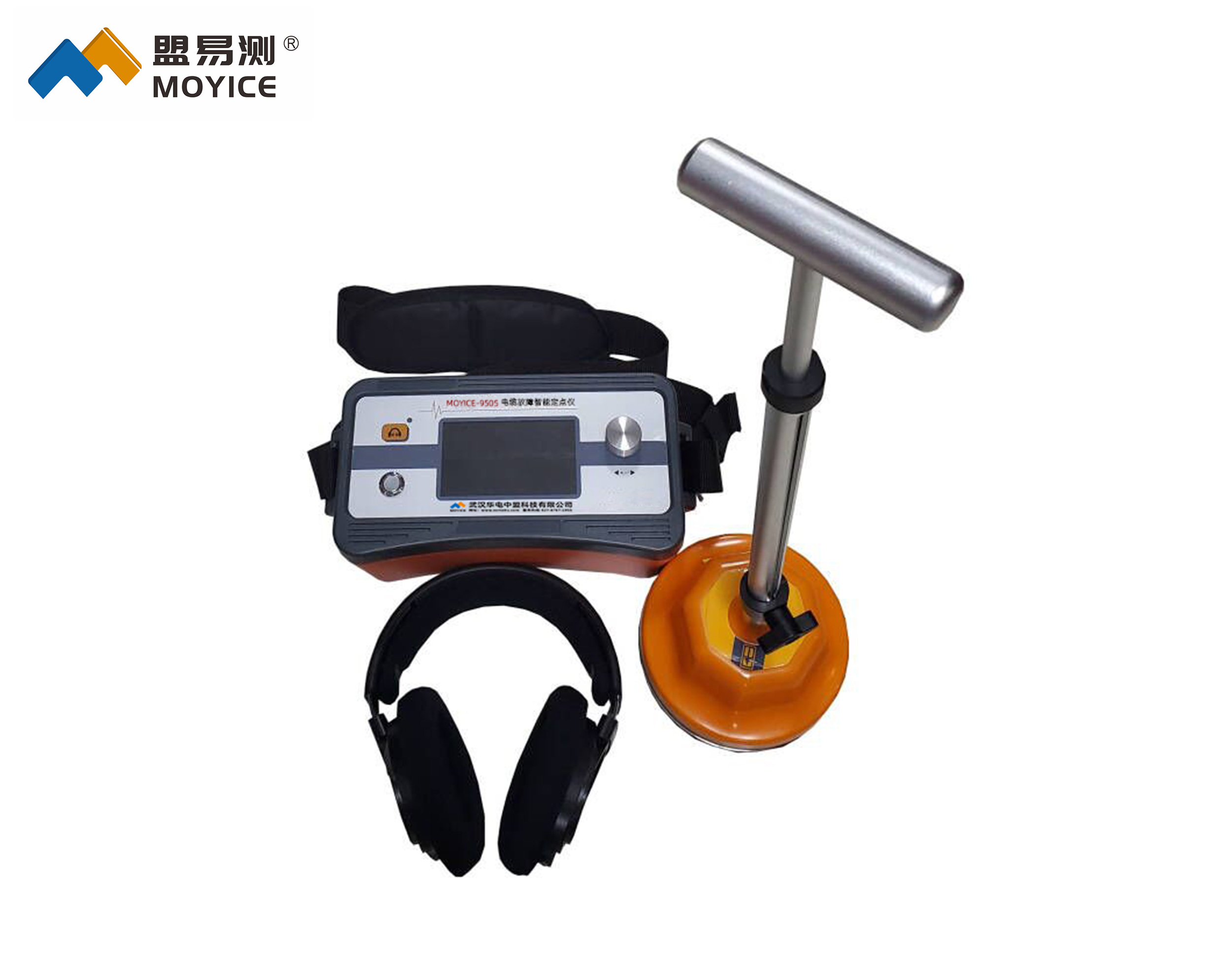

◆UNDD-500 电缆故障智能定点仪仪器简介
MEDD-500电缆故障智能定点仪，是我公司研制的第四代电缆故障精确定点产品，仪器专注于声磁同步定点功能，采用高性能数字滤波器和智能背景降噪技术，突出故障点放电声音，自动衰减噪声，使得在大噪声环境下的定点变得简单，具有更高的灵敏度和抗干扰性。同时，可将最大音量限制在84dB，从而避免耳机输出声音过大对操作者耳朵造成损伤。采用彩色超亮OLED液晶显示器，直观的图形显示和简易的操作方式。适合于对各类电缆故障精确、迅速地进行定点。
◆UNDD-500 电缆故障智能定点仪仪器特点
★显示部分采用了高亮的4.3寸OLED彩色液晶，使得显示界面更加清晰。
★功能及参数调节采用一键式的可编程脉冲编码按键，使得操作面板更加简洁，同时操作更加方便。
★仪器具有两种测试模式，简洁测试模式直接为操作者提供最终的测试结果。波形测试模式将对音频部分的波形进行实时采集并显示出来，可以通过观察重复性的波形特征及距离轴大致观察故障点的距离，操作者观察波形不易疲劳。
★在声波信号采集中采用了4种滤波频带，低频带，中频带，高频带及全频带，用户根据现场的实际情况可进行选择。
★音频部分滤波处理采用数字滤波技术，使得特征频带更加的明显，滤波性能更佳。
★卓越的放电声音音质，背景更加安静，用来快速、可靠地定点故障点位置。
★全自动设置声音通道的触发阈值。
★智能背景数字降噪技术。
★开启和关闭冲击放电声音上限。
★全自动哑音技术，可有效保护操作者耳朵，避免当操作者移动拾音探头时，遭受拾音探头移动带来的额外噪音。
★电缆左右方向指示功能，提供更加准确的电缆位置。
★故障点前后指示箭头，可作为操作者前进还是掉头的参考。
★故障点距离显示，在0--99.9ms（0--30m）范围之内可以显示故障点的距离。
★以柱状图形式显示10次历史电磁信号幅度。
★1分钟无按键操作、无电磁信号，显示屏背光自动变暗。
四、使用注意事项
1.操作仪器前请仔细阅读使用说明书。
2.使用时应正确连接对应的探头，使用中如发现异常应及时停用。
3.在使用过程中要保证仪器及探头部分干净及干燥。
4.当仪器显示电量不足时，应及时给仪器充电。
5.在仪器长时间不用时，每个季度或者半年对仪器进行一次充放电。
◆UNDD-500 电缆故障智能定点仪仪器参数
★冲击放电增益放大倍数大于120dB，冲击放电声音上限84dB限制可以开启或关闭。
★传感器动态量程：声音通道 >110dB，电磁通道 >110dB。
★传感器工作频率范围：100Hz~1500Hz。
★滤波频带设置：全频带 100Hz~1500Hz
低频带 100Hz~400Hz
中频带 150Hz~600Hz
高频带 200Hz~1500Hz
★故障距离显示：0—99.9ms/0--30m。
★音频测试精度：0.1ms。
★电磁强度显示：矩形条显示，最大值记录显示。
★智能背景数字降噪技术。
★指示电缆相对于探头的左右位置。
★指示故障点前后方向。
★以柱状图形式显示10次历史电磁信号幅度。
★1分钟无按键操作、无电磁信号，显示屏背光自动变暗。
★供电方式：锂电池，7.4V-4.2Ah。
★连续工作时间：大于8小时。
★显示：4.3寸高亮OLED显示器（480*272）。
★工作环境温度：-35℃～+55℃。
★主机尺寸：240*130*120mm。
★重量：1.4kg。
