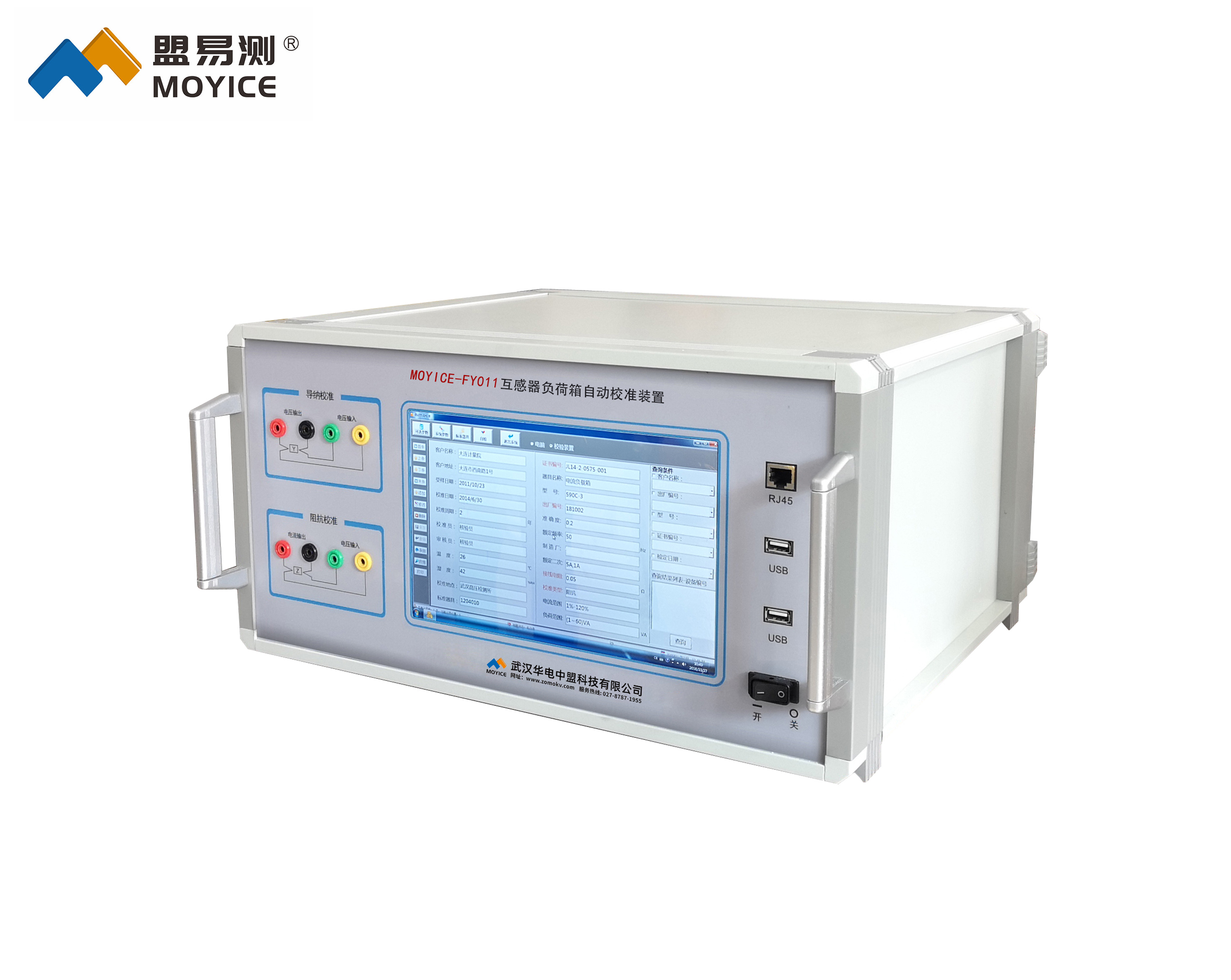

MOYICE-FY011互感器负荷箱自动校准装置

◆MOYICE-FY011互感器负荷箱自动校准装置简述

MOYICE-FY011 互感器负荷箱自动校准装置是高自动化的数字测试仪器。在对被测负载信号进行分解后，用软件运算以数字方式显示出来。本仪器除了一般数字式操作方便、测试迅速、读数直观、稳定可靠等特点外，还具有以下独特的优点：
本仪器配有专用测试源信号。
本仪器运用高性能微处理器技术，用功能强大的软件作支持，测试性能可靠，具有相当高的年稳定性。
本仪器专门测试阻抗、导纳功能，能对相同负荷下的不同百分点进行批量测量。
本仪器采用大液晶显示器指示同相分量、正交分量、百分表及视在功率、功率因数等，显示清晰，操作方便。仪器配备标准的RS232接口，用RS232线连接PC机与仪器，实现通过PC机控制仪器。
本仪器可选额定频率：50Hz、60Hz。

◆MOYICE-FY011互感器负荷箱自动校准装置技术参数

1 测量项目及指标
1.1  检电流负载箱，二次额定电流分别为5A、2A、1A，工作电流范围1%～120%，最大容量100VA。
1.2  检电压负载箱，二次额定电压分别为220V、150V、100V、100/√3V、100/3V，工作电压范围为 5～120%。测量范围：220V、150V、100V、100/√3电压负载箱，最大容量300VA；100/3V电压负载箱，最大容量200VA。

2 精度指标
2.1  仪器的同相分量和正交分量的示值误差：
ΔX=±（0.2%X+0.2%Y+2个字）
ΔY=±（0.2%Y+0.2%X+2个字）
2.2  百分表精度：1级
显示范围： 电压负载箱：5%～120%，即百分表最高只可升至二次额定电压（导纳）值的1.2倍
电流负载箱：1%～120%，即百分表最高只可升至二次额定电流（阻抗）值的1.2倍
2.3  最高分辨率： Z=0.0001 Ω    Y＝0.0001mS
