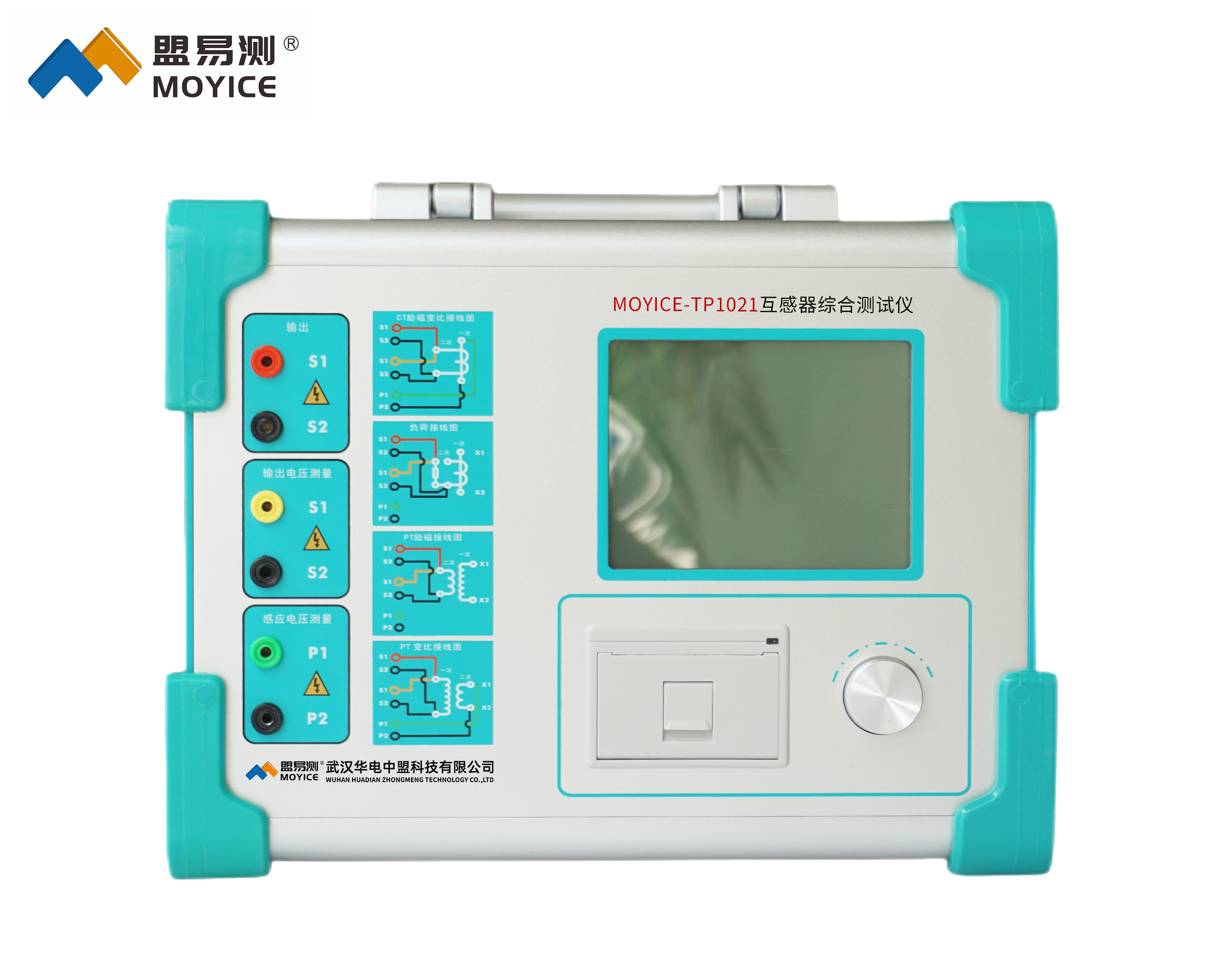

MOYICE-TP1021互感器综合测试仪

执行标准：

执行标准：GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207

产品别名：

产品别称：互感器综合测试仪、互感器测试仪、互感器综合测试仪、互感器特性测试仪、互感器特性综合测试仪、全自动互感器测试仪、全自动互感器特性测试仪、全自动互感器特性综合测试仪

产品特性：

产品特性：
※可用于各类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻等测试;
※输出0~ 180Vrms ，10Arms ，36A（峰值）；
※相位测量精度：±2min ，分辨率：0.01min；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-TP1021互感器综合测试仪特点

★ 功能全面，既满足各类 CT（如：保护、计量、TP 类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类 PT 电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts) 、剩磁系数 (Kr) 、饱和电感等参数。
★ 测试满足 GB1208（IEC60044-1）、GB16847(IEC60044-6) 、 GB1207 等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
★ 基于低频法测试原理，能应对拐点高达 80KV 的 CT 测试。
★ 仪器采用国际流行方波法，让励磁曲线更加完美。
★ 仪器可存储 3000 组测试数据，掉电不丢失。
★ 测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。
★ 易于携带，仪器重量大约 7Kg。

技术参数

◆MOYICE-TP1021互感器综合测试仪技术参数

输入电源电压	AC220V±10% ，50Hz
输出	0~ 180Vrms ，10Arms ，36A（峰值）
电压测量精度	范围：0~200Vrms ，精度：±0.1%
CT 变比测量	范围：1~40000 ，精度：±0.05%
PT 变比测量	范围：1~40000 ，精度：±0.1%
相位测量	精度：±2min ，分辨率：0.01min
绕组电阻测量	范围：0~300Ω , 精度：0.5%±2mΩ
交流负载测量	范围：0~ 1000VA，精度：0.2%±0.02VA
工作环境	温度：-20οC~50οC ，湿度：≤90%
尺寸、重量	尺寸 340mm×260mm×140mm ，重量≈7kg
