UNITA-8105N无线PT二次压降负荷测试仪

执行标准：《DL/T448-2000,JJG169-2010规范》

产品别名：无线PT二次压降负荷测试仪、无线二次压降负荷测试仪、无线二次压降负荷测量仪、无线二次压降负荷检测仪

产品特性：
※采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷;
※单机可作为三相伏安表、负荷测试仪、谐波分析使用；
※采用GPS卫星授时同步技术，保证PT二次压降同步测量及PT核相的准确；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

UNITA-8105N无线PT二次压降负荷测试仪简介

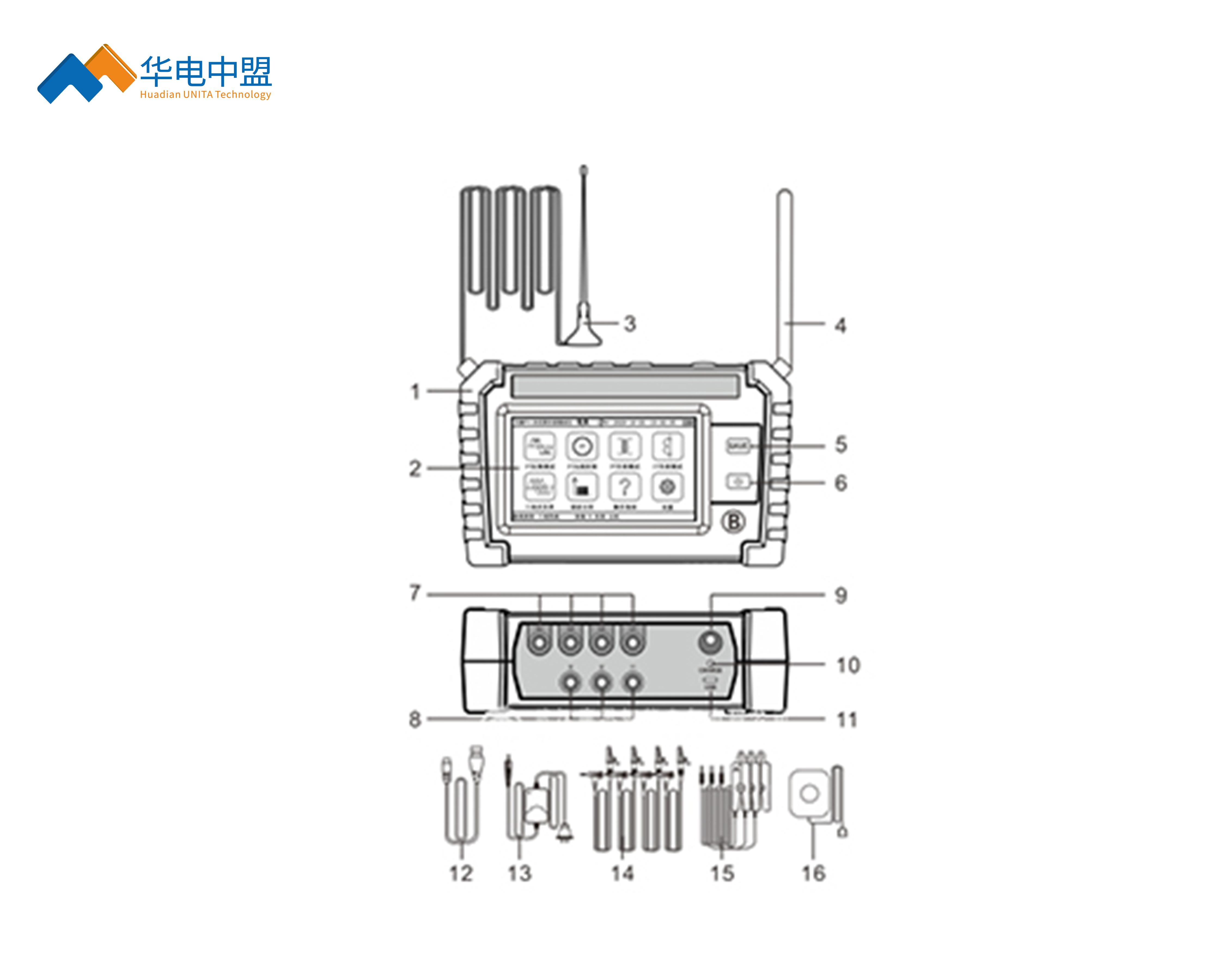

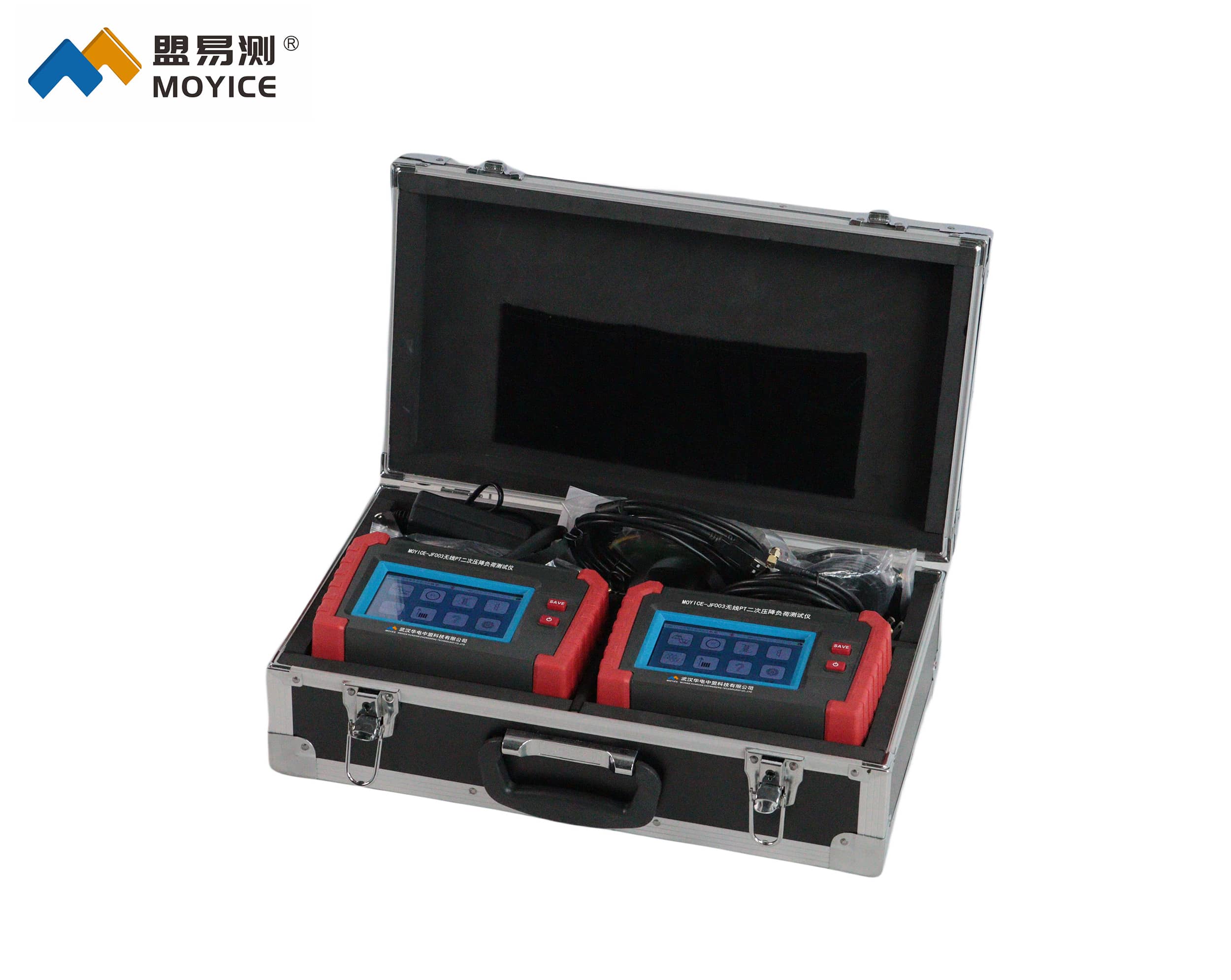

UNITA-8105N无线PT压降负荷测试仪，用于现场在线测试电能计量装置电压互感器（以下简称 PT）的二次回路压降，以及PT核相、PT负荷测试、CT负荷测试、三相伏安表、谐波分析等。仪表由2台手持终端、6个电流钳、2组电压测试线等组成，2台手持终端具有无线通讯及GPS通讯，可互设为主机或从机，实现同步测量变电站内不同位置之间电流、电压、相位等参数。
单台手持终端使用时，作为三相相位伏安表使用，可以测量电流、电压、相位、功率、频率、功率因素等参数及谐波分析，并且能够实时显示三相电压和三相电流的矢量图。作为负荷测试仪使用时，可以测量PT侧的电压、电流、电导、电纳、频率，CT侧的电压、电流、电阻、电抗、频率等参数。
两台手持终端同时使用时，不分主机从机。通过无线通讯及GPS卫星授时技术，可以在变电站的不同位置同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次侧压降以及二次引起的误差，并且实时计算出比差、相位差以及从主压差。可以进行无线PT核相。两台仪器在同时开机的情况下，能够实现联动设置接线类型、通信信道、主从机切换、时间设置等。
四台手持终端同时使用时，可将其中一台设置为主机，另三台设置为从机，特别适合多点同步测试，现场应用灵活，测试更加便捷。
电压互感器二次压降引起的误差，是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确的要求。实际上互感器二次负荷对互感器的误差有着较大的影响。无线PT压降负荷测试仪，彻底解决变电站内分布式同步测量的问题，现场测试时不需要在电能表侧和PT端之间拉设临时电缆，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题，避免由于电缆绝缘或者操作问题造成的PT二次短路，操作简单安全实用。
UNITA-8105N无线PT压降负荷测试仪采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB接口数据上传导出等功能，仪表具有支持安卓系统的蓝牙通讯，安装APP后可在手机进行测试或查看测试记录。本仪器采用专用计量芯片，具备非常高的电参数测量精度，能够实时显示待测参数的变化，同时具备一键保存数据的功能。产品操作简单、使用方便、测量快速、稳定、结果可靠，是电力系统电能计量和继电保护专业，进行二次回路现场检测的新一代仪表，也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。

UNITA-8105N无线PT二次压降负荷测试仪功能及特点
1、单机可作为三相伏安表、负荷测试仪、谐波分析使用；
2、双机可在变电站的不同位置无线同步测试电流、电压、相位等参数；用于测试PT二次侧线路压降，计算出PT的压降误差和计量误差。可以用于PT无线核相。
3、四机同时使用时，可将一台设置为主机，另三台设置为从机，特别适合多点同步测试，使用灵活方便。
4、仪器采用GPS卫星授时同步技术，保证PT二次压降同步测量及PT核相的准确。
5、测量人员只需进行接线操作，仪器自动测量，实时更新数据，便于现场分析。
6、仪器采用完全隔离技术，避免安全事故的发生。
7、点击“帮助”按钮，将弹出操作方法，无需查阅使用说明书。
8、仪表带有蓝牙通讯，安装APP后可在手机进行测试或查看测试记录。

UNITA-8105N无线PT二次压降负荷测试仪技术规格

1.基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	----
环境湿度	40%～60%	＜80%	----
信号波形	正弦波	正弦波	β=0.01
信号频率	50Hz±1Hz	45Hz～65Hz	----
仪表工作电压	7.4V±0.2V	7.4V±1V	----
测相位频率相序时电流幅值	4A±10mA	1mA～20A	----
测相位频率相序时电压幅值	100V±10V	2V～600V	----
测功率功率因数时电流幅值	4A±10mA	1mA～20A	----
测功率功率因数时电压幅值	100V±10V	2V～700V	----
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置

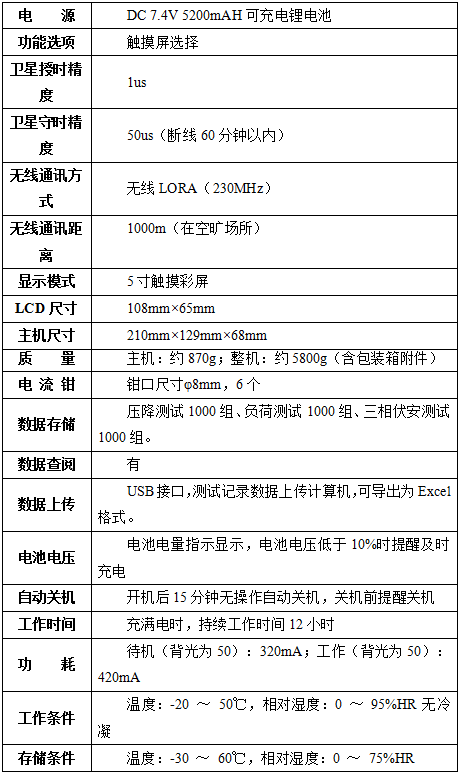

2.一般技术规格

电源	DC 7.4V 5200mAH可充电锂电池
功能选项	触摸屏选择
卫星授时精度	1us
卫星守时精度	50us（断线60分钟以内）
无线通讯方式	无线LORA（230MHz）
无线通讯距离	1000m（在空旷场所）
显示模式	5寸触摸彩屏
LCD尺寸	108mm×65mm
主机尺寸	210mm×129mm×68mm
质量	主机：约870g；整机：约5800g（含包装箱附件）
电流钳	钳口尺寸φ8mm，6个
数据存储	压降测试1000组、负荷测试1000组、三相伏安测试1000组。
数据查阅	有
数据上传	USB接口，测试记录数据上传计算机，可导出为Excel格式。
电池电压	电池电量指示显示，电池电压低于10%时提醒及时充电
自动关机	开机后15分钟无操作自动关机，关机前提醒关机
工作时间	充满电时，持续工作时间12小时
功耗	待机（背光为50）：320mA；工作（背光为50）：420mA
工作条件	温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝
存储条件	温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR
