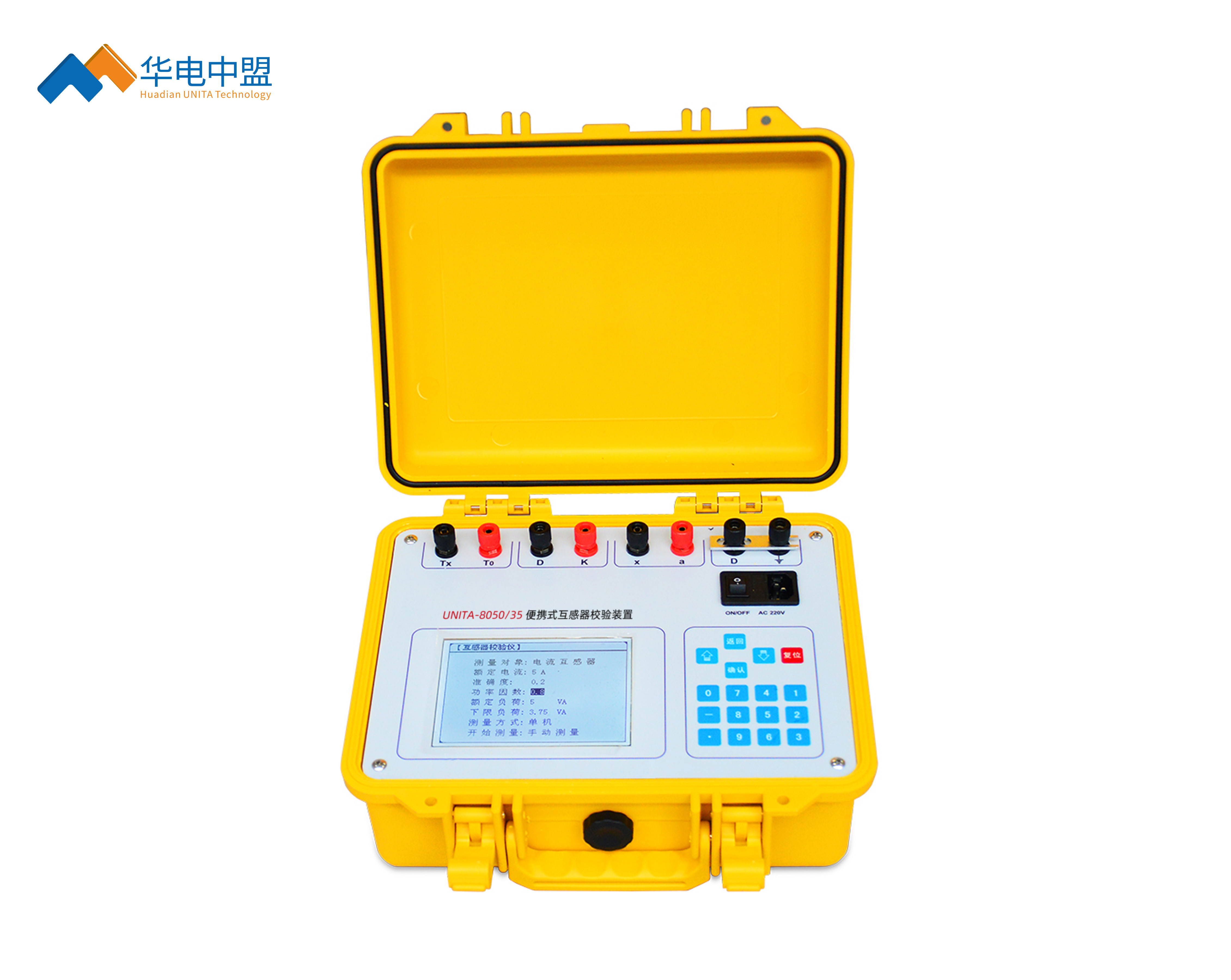

UNITA-8050-35 便携式互感器校验装置

是我公司开发的新一代便携式互感器检定仪器，是电力系统、冶金、铁路、化工等部门进行电力计量的理想测试设备。

该装置携带方便，接线简单，提高了在室内外实验操作时的测试效率。

具体功能特点介绍：

先进的硬件体系结构。采用高性能的32位浮点DSP、高性能A/D芯片，实现信号的精确计算。

丰富实用的测试功能模块，满足众多用户测试需求。

即可单独使用，也可与本公司zui新生产的极速互感器校验台配合使用。

采用了高分辨率大屏幕液晶显示，中文菜单操作界面更加友好、美观，人性化的界面设计，使操作更加方便、快捷。

整个仪器采用塑料型材机箱，内体积小、重量轻，携带方便。

设定软硬件双报警功能安全系数高。

UNITA-8050/35 便携式互感器校验装置内部采用金属框架结构，整个仪器装于塑料型材机箱内。

电源开关、液晶显示屏、接线端子和操作键都置于面板上。

该仪器接线方便，抗干扰能力强，便于携带，适合现场和实验室使用。

基准信号和差值信号经信号输入部分进入各自通道。

在各自的通道中信号经放大、滤波、A／D转换进入DSP。

信号经过FIR数字滤波和富氏算法得到基准百分值、角差、比差。

测量数据通过通信口传送给计算机，供计算机打印出具检定证书。

当与校验台联机时，RS485通讯口向校验台发出控制信号，控制电子调压器的升降和被校互感器台位和标准切换。

主要技术指标
装置使用的环境条件
温    度：5C~40C  相对湿度：<80%（25C）   海拨高度：<2500m
电源频率：50Hz 0.5Hz 电源电压：220V5V
便携式互感器校验装置相关参数
测量范围
同相分量（%）：0.0001~199.9 分辨率：0.0001
正交分量（分）：0.001~599.9   分辨率：0.001
阻抗（）：0.0001~60.0   分辨率：0.0001
导纳（ms）：0.0001~60.0   分辨率：0.0001
基本误差
同相分量： X=（X×2%+Y×2%2个字）
正交分量： Y=（X×2%+Y×2%5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1级
工作范围
电流： （1%-149%）In  （In=5A）
  （5%-149%）In  （In=1A）
电压： （5%-149%）Un  （Un=100V，150V，100V/ ）
  （5%-199%）Un  （Un=100V/3）
工作负荷
电流： To对Tx<0.12 cos=1
电压： a对x<0.25VA (100V)
极性错误指示
额定工作电流（电压）的5%以上，误差超过180%时，应有极性指示。
注意:如果大于额定工作电流(电压)的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流(电压),以免烧坏仪器。
变比错误指示
额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
绝缘和耐压试验及说明
端子Tx和（ ）端子相通
K和D端子均与（ ）端子不通
电源插座对外壳能承受1.5KV，1min耐压
外型尺寸：（L 330×W 280×H 140）mm3
重量：3kg
