目前使用的电能计量装置由互感器和电能表组成。
按国内相关行业的管理办法和法规，互感器和电能表都需要按相应检定规程进行周检。
电力互感器大多数都采用固定安装方式，投运前检定以及后续的检定都需要在现场进行。
在发电厂、变电站、开关站、配电室、配电变压器的现场，需检定的电力互感器很多，工作量很大，提高电力互感器的检定效率将直接影响供电企业的经济效益。
国家计量规程JJG1021－2007《电力互感器》规定使用比较法检定电流互感器，检定时需使用标准电流互感器、升流器、电流负荷箱和互感器校验仪，将这些设备带到现场进行线路连接，不仅设备大而耗时费力，而且因接线复杂而易出差错和事故。

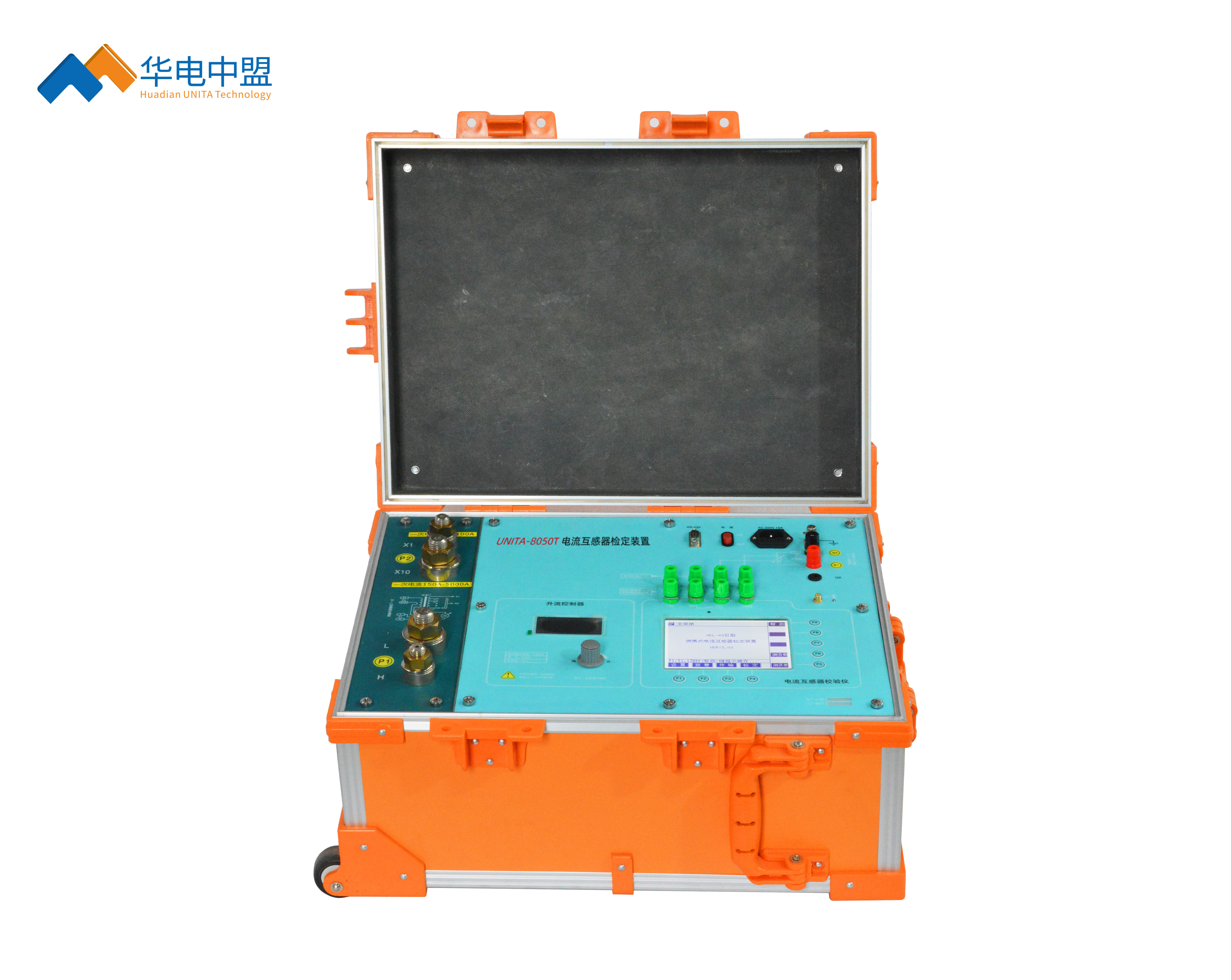

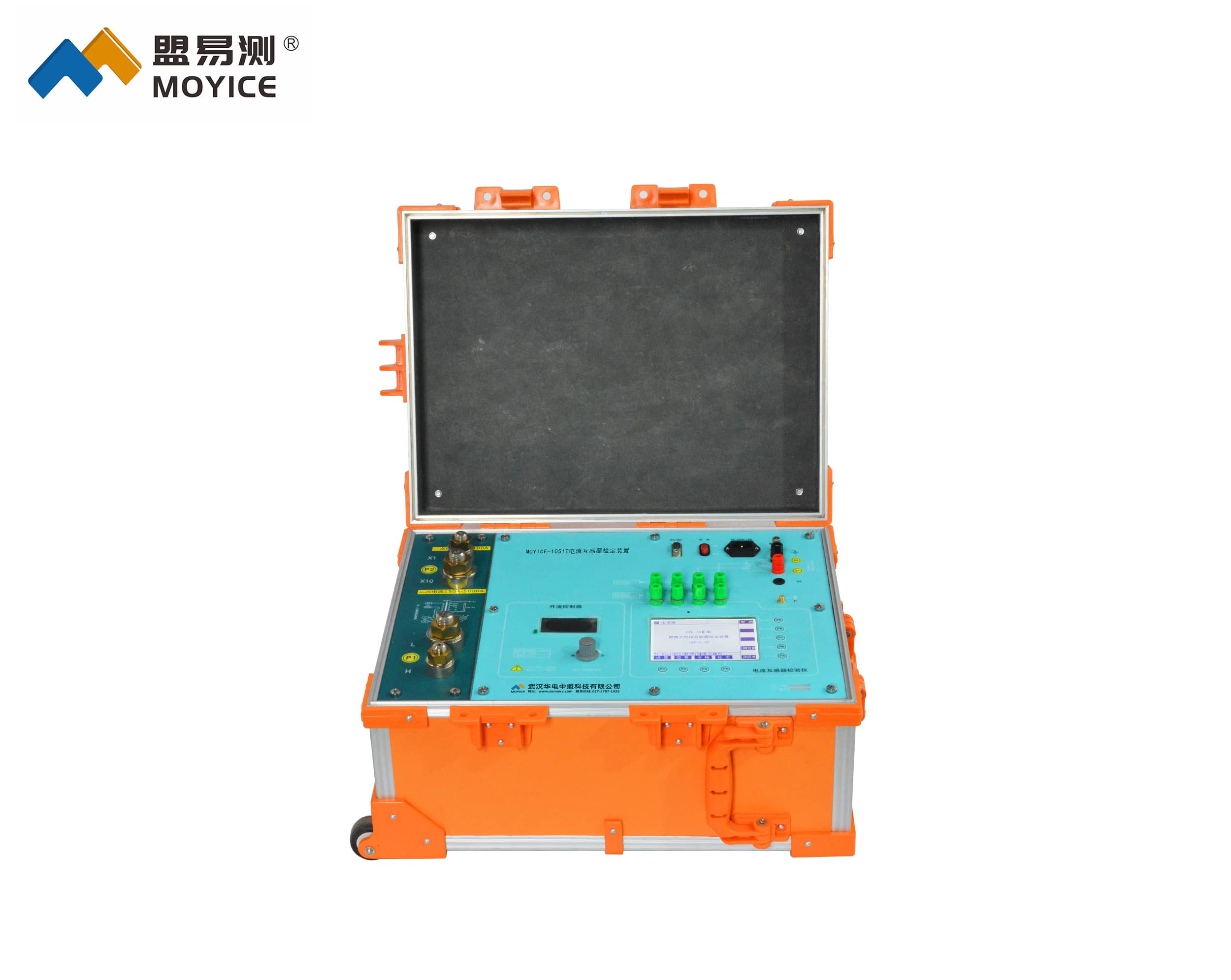

本装置内集成了检定时所需要的全部设备（部件），并将这些设备（部件）有机地联结在一起，实现自动化操作。
由于装置集成度高，体积和重量在适度的范围，因此适合携带到现场检定0.2S级或以下的电流互感器。
本装置的设计很好地兼顾了体积、重量、升流输出功率、变比等诸多要素间的关系。内置了大功率程控升流器，在电流能达到的范围内，严格采用国家规程所规定的比较法进行实测，对于电流不能达到但仍需检定的工作点，系统则自动转入外推模式，即：将电流升至尽量大，按“负荷外推法”原理进行测量而得到数据。
理论和实践都证明：这种在大电流条件下所得的外推数据，是zui接近实际数据的，也是目前采用其他外推原理（如低校高）的设备所不能及的，因而使用本装置是解决现场检定电流互感器的zui佳选择方案。产品的功能和特点归纳如下：
集传统设备（部件）于一体，自动化程度高，方法符合现行的电流互感器检定规程。装置内所有设备（部件）均可按现有检定规程单独受检。
具有“外推”的功能和“智能”的工作模式。
能根据实际工作电流所能达到的范围，自动确定各个检定工作点的工作方式（即实测或外推）。
还能根据“电流愈大，推的愈准”之原则，将外推工作点自动设置为尽量大的电流值。因此，所得外推数据可靠且准确。

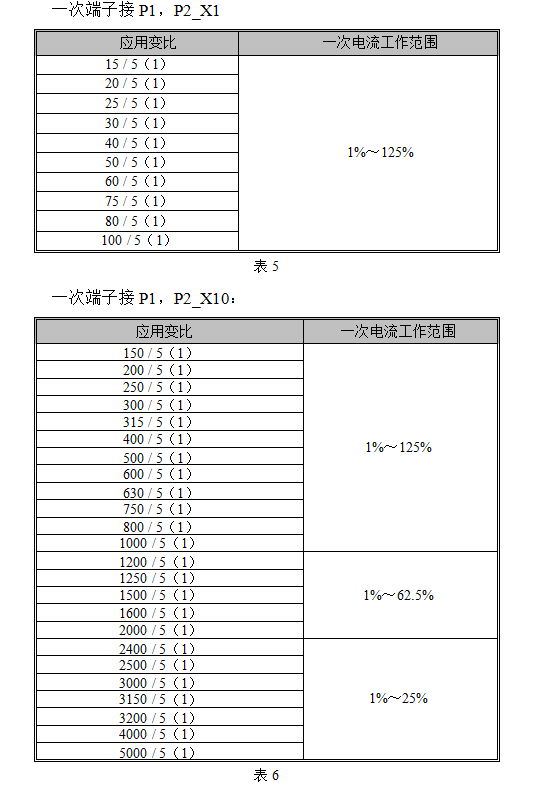

内置标准电流互感器为0.05S级，变比为(15A～5000A)/(5A、1A)。
内置功率因数无级可调的电子式负载箱，可工作于1A或5A。
接线简单，能自动识别被测电流互感器的实际变比和极性、自动选择内部标准变比、自动判断一次或二次接线开路、提示一次接线等。
使用者不必担心因极性或变比接错所带来的危害。
具有磁饱和裕度测量功能，可适应JJG1021－2007《电力互感器》测量150%工作点的误差，以及我国南方电网公司测量200%工作点误差的要求。
具有对被检互感器进行退磁的功能，能在线测试被测电流互感器的实际运行负荷，及测试实际负荷下的误差。
能测试并显示电流互感器T型电路模型参数，便于研究和分析。
大屏幕液晶显示屏，全中文操作提示，操作便捷。能长期保存99组测量数据，具有RS–232通讯接口，能实现现场测试工作的“无笔化”作业要求。
· 基本误差
|
项目（条件） |
指标 |
|
|
比差、角差的允许误差 Δf、Δd |
电流≥5%In |
Δf =±(2% f +2%*0.0291d+Dx) % Δd=±(2% d+2%*34.38 f +Dy) ' |
|
电流≥1%In 且＜5%In |
Δf =±(2% f +2% *0.0291d+2Dx) % Δd=±(2% d+2% *34.38 f +2Dy) ' |
|
|
电阻、电抗的允许误差 ΔR、ΔX |
电流≥5%In |
ΔR=±(2%R+2%X+Dx) W ΔX=±(2%X+2%R+Dy) W |
|
电流≥1%In 且＜5%In |
ΔR=±(2%R+2%X+2Dx) W ΔX=±(2%X+2%R+2Dy) W |
|
|
数字百分表的基本误差ΔP |
ΔP=±(1%P+0.1% Fs) %In |
|
|
频率测量的基本误差ΔF |
ΔF=±(1%F+0.1% Fs) Hz |
|
· 测量范围及分辨率
|
项目 |
参数（符号） |
测量范围 |
|
测CT误差 |
比差 (f) |
±( 0.0000～7.500 )% |
|
角差 (d) |
±( 0.00～257.9 ) ' |
|
|
测量阻抗 |
电阻 (R) |
±( 0.000～100.0 )W |
|
电抗 (X) |
±(0.000～100.0 )W |
|
|
测量频率 |
FREQ |
(48.00～52.00)Hz |
|
准确度： 3% |
负荷范围：(3.75～60) VA (5A) (3.75～60) VA (1A) |
|
功率因数： 0.6～1.0 |
|
|
额定工作电流： 5A、1A |
外接导线电阻：0.05W |
|
零位阻抗（功率因数=1）：5A (0.060～0.065)W ；1 A (0.47～0.63)W |
|
|
准确度等级： 0.05S级 |
二次额定电流： 0.2A |
