UNDWCJ-300 机械性能试验设备(试验机)的用途与特点
UNDWCJ-300型机械性能试验设备用于测定金属材料在低温下抵抗冲击的性能，以便判断材料在低温及动负荷下的性质。
本试验机为自动控制试验机，试验机的扬摆、挂摆、送料、定位、冲击及温度调节均为电气、机械控制，操作方便、工作效率高，在冲断试样后利用剩余能量自动扬摆，准备做下次冲击试验。
本试验机的低温装置一次可冷却6件10×10(7.5)×55mm V型缺口试样，砧座跨距为40mm，采用端面定位方式，试样出箱到冲击完毕所需要的时间不超过5秒。
本试验机按GB/T229-2020《金属材料 夏比摆锤冲击试验方法》开发生产的。按GB/T3808-2018《摆锤式冲击试验机的检验》制造的。对金属材料进行冲击试验。zui大冲击能量300J，并带有150J摆锤一个。主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行冲击试验。
本试验机的试验原理是利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到所试验试样的吸收功。操作上采用微机控制（或手动控制），其能量差直接在微机屏幕上显示（或主机度盘上显示），其读数显示高于主机度盘上指针的显示，且操作简便、工作效率高，利用摆锤冲断试样后的剩余能量即可自动扬摆，准备做下次冲击试验，所以在连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造厂等单位更能体现其优越性。

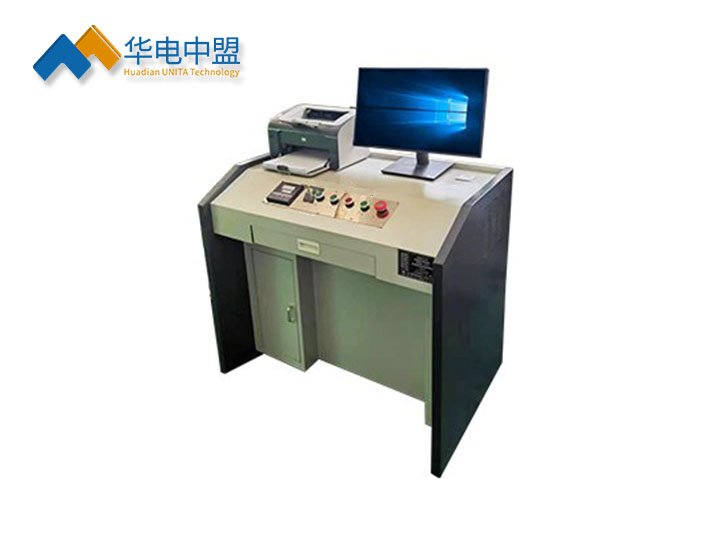

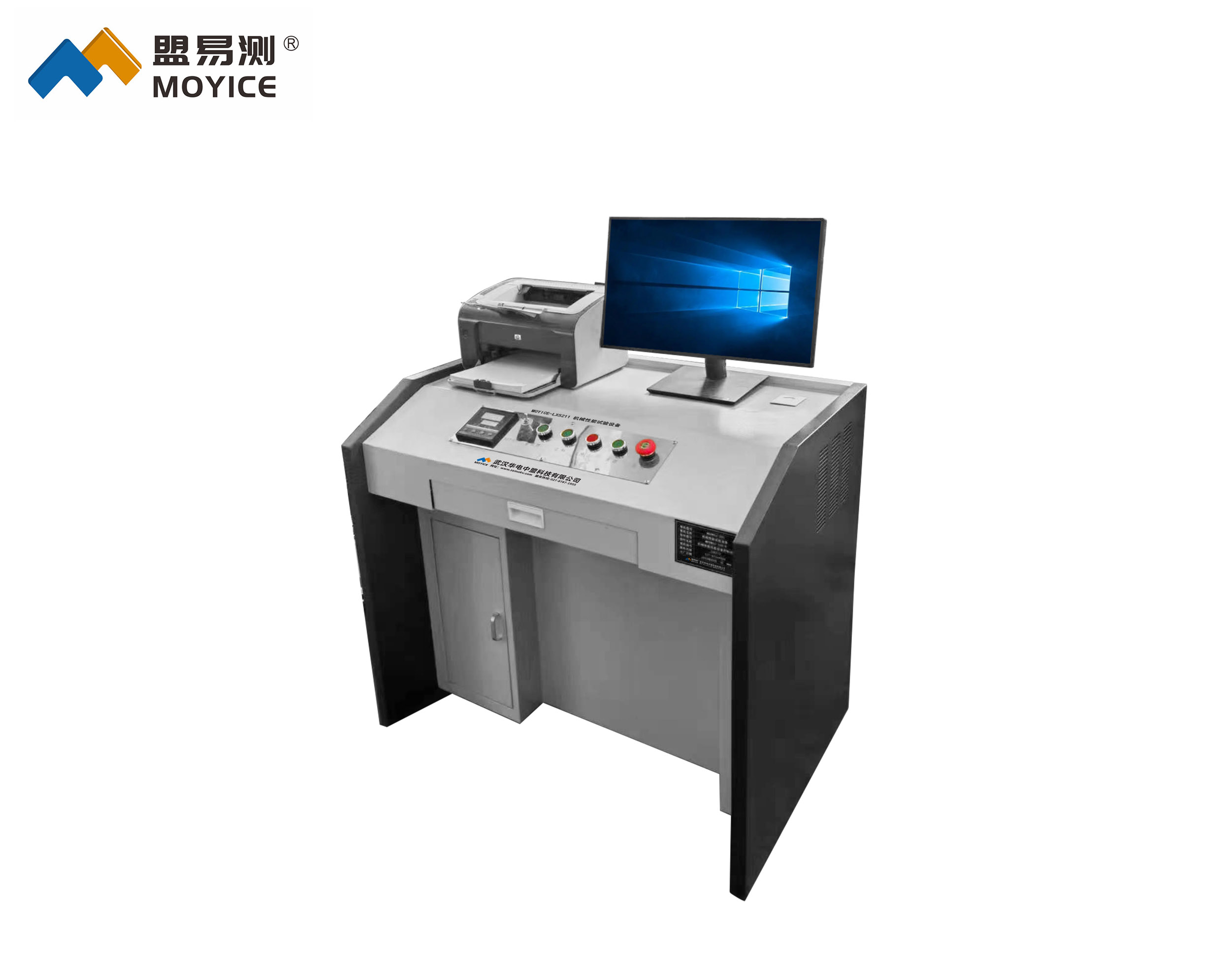

本机采用PLC可编程序控制器作为数据采集及控制。具有取摆、自动送样、冲击等多次循环试验的全自动化控制功能，同时具有数据采集、处理、打印的功能，在冲击试样后能自动获得zui终需要的试验数据。采用PLC采集数据，控制摆锤动作，彻底避免单片机控制系统常有的干扰，保证采集到的每一个数据都是准确的，每一个动作都是控制精确地。另外由于采用了PLC控制在微机不工作时使用电控桌面板上的按键仍可进行冲击试验。

UNDWCJ-300 机械性能试验设备主要技术规格
1、冲击能量：300J/150J
(简支梁摆锤300J一只，简支梁摆锤150J一只）
2、角度测试准确度：0.1°
3、度盘刻度范围及分度值：
4、摆锤力矩：
5、摆锤预扬角：                        150°
6、摆轴轴线至冲击点（试样中心）距离：  750mm
7、冲击速度：                          5.2m/s
8、试样砧座跨距：                      40mm
9、试样砧座端部圆弧半径：              R1～1.5mm
10、冲击刀刃圆弧半径：                 R2～2.5mm
11、冲击刃夹角：                       30°±1°
12、冲击刀厚度：                       16mm
13、试样规格                  10×10(7.5\5\2.5)×55mm
14、温度范围：                20℃～－100℃采用液氮制冷
15、送料速度：                ≤5S
16、温度梯度：                2℃
17、温度波动度：              ±3℃
18、每次可放试样：            6件
19、试验机主机（含送料机构）：   1800×2030×2130mm

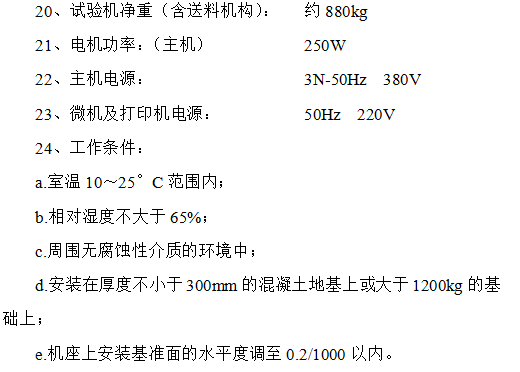

20、试验机净重（含送料机构）：   约880kg
21、电机功率：（主机）           250W
22、主机电源：                  3N-50Hz  380V
23、微机及打印机电源：          50Hz  220V
24、工作条件：
a.室温10～25°C范围内；
b.相对湿度不大于65%；
c.周围无腐蚀性介质的环境中；
d.安装在厚度不小于300mm的混凝土地基上或大于1200kg的基础上；
e.机座上安装基准面的水平度调至0.2/1000以内。
